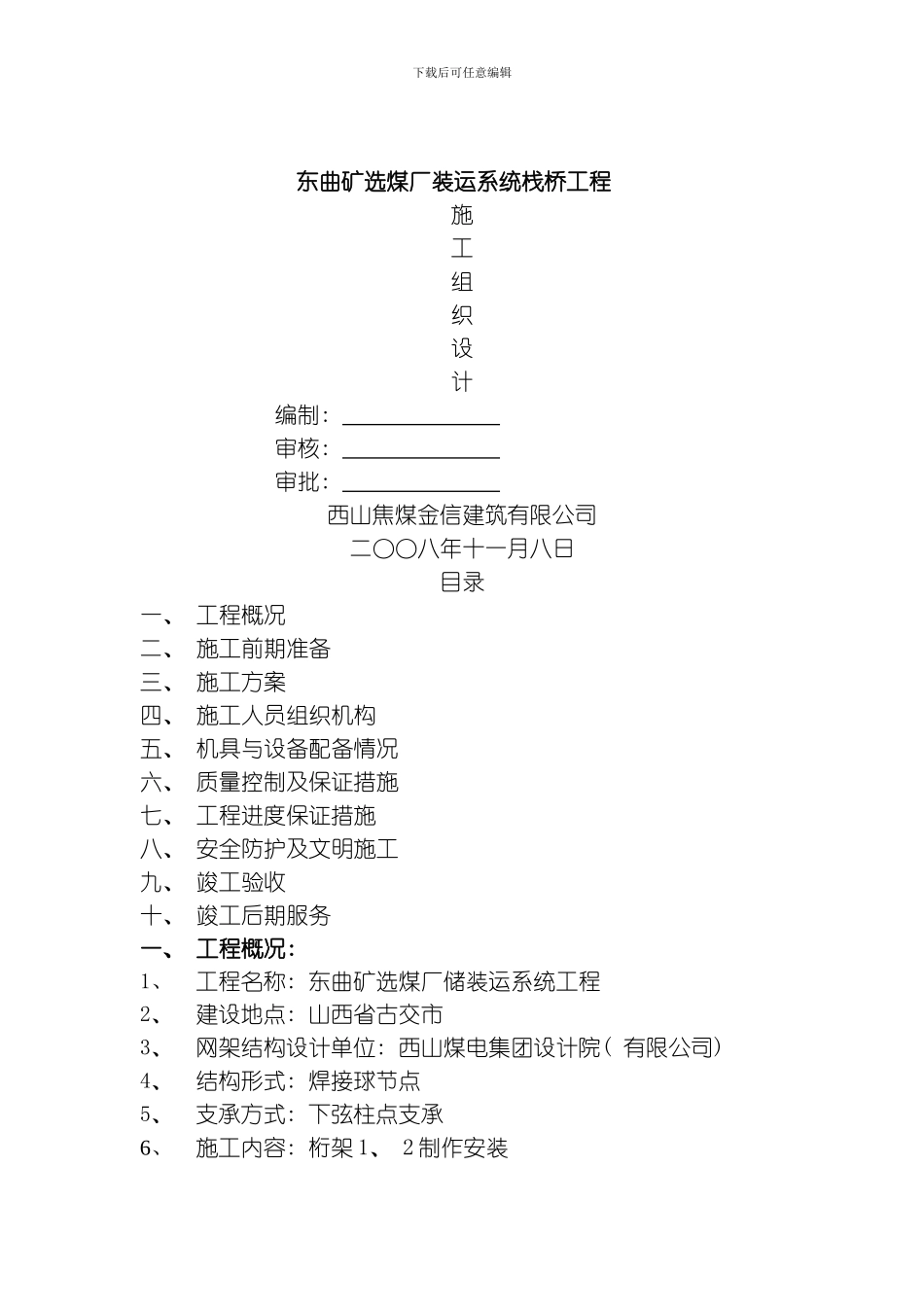

下载后可任意编辑东曲矿选煤厂装运系统栈桥工程施工组织设计编制: 审核: 审批: 西山焦煤金信建筑有限公司二○○八年十一月八日目录一、 工程概况二、 施工前期准备三、 施工方案四、 施工人员组织机构五、 机具与设备配备情况六、 质量控制及保证措施七、 工程进度保证措施八、 安全防护及文明施工九、 竣工验收十、 竣工后期服务一、 工程概况: 1、工程名称: 东曲矿选煤厂储装运系统工程2、建设地点: 山西省古交市3、网架结构设计单位: 西山煤电集团设计院( 有限公司) 4、结构形式: 焊接球节点5、支承方式: 下弦柱点支承6、施工内容: 桁架 1、 2 制作安装下载后可任意编辑7、执行标准: 《网架结构设计与施工规程》JGJ7-91《钢结构工程施工质量验收法律规范》GB50205- 《建筑钢结构焊接技术规程》JGJ81- , J218- 《网壳结构技术规程》JGJ61- 《网架结构工程质量检验评定标准》JGJ78-91设计图纸8、质量标准: 确保优良工程。二、 施工前期准备工作1、工程部牵头组建工程项目部,并组织强有力的领导班子和专业安装队伍, 分工协作, 把开工前的所有工作责任落实到人。2、根据施工场地实际情况, 会同现场有关部门安排好施工队伍的食宿、 工作位置、 材料堆放场等现场临建规划。3、组织工程技术人员, 仔细会审图纸, 根据工序分解施工图纸, 对各工序进行详细技术交底, 并作好交底记录。4、严格遵守设计与钢结构法律规范要求, 按工程用量计划, 作好原辅材料选购、 进货、 以及构件加工的资源配备工作。5、构件加工前, 应勘察现场。根据现场实际情况, 结合安装方案, 运输条件, 考虑构件加工, 分片的顺序。6、用于现场安装的机具、 设备, 必须按安装方案所需的品种、 规格、 数量配置齐全, 并按时运抵现场, 防止设备不足, 滞留、 窝工影响工期, 降低工效。三、 施工方案根据该工程桁架就位标高较高, 支承点数量较少的特点, 决定所有构件在厂内加工, 现场采纳搭设满堂脚手架操作平台, 进行就位。即所有构件直接位于设计院要求的永久工作位置的施工方法。其施工工序流程图为: 熟悉图纸原材料购进复检构件加工及检验构件除锈、 涂装构件包装发运现场构件验收分类满堂脚手架搭设友承点的放线定位桁架拼装与检验焊接与检验桁架就位固定竣工验收( 二) 、 各工序详细工艺和技术措施下载后可任意编辑1、 图纸会审: 由项目经理主持, 项目工程师组织厂内技术部、 工程部有关人员, 根据设计...
