美的电磁炉维修方案

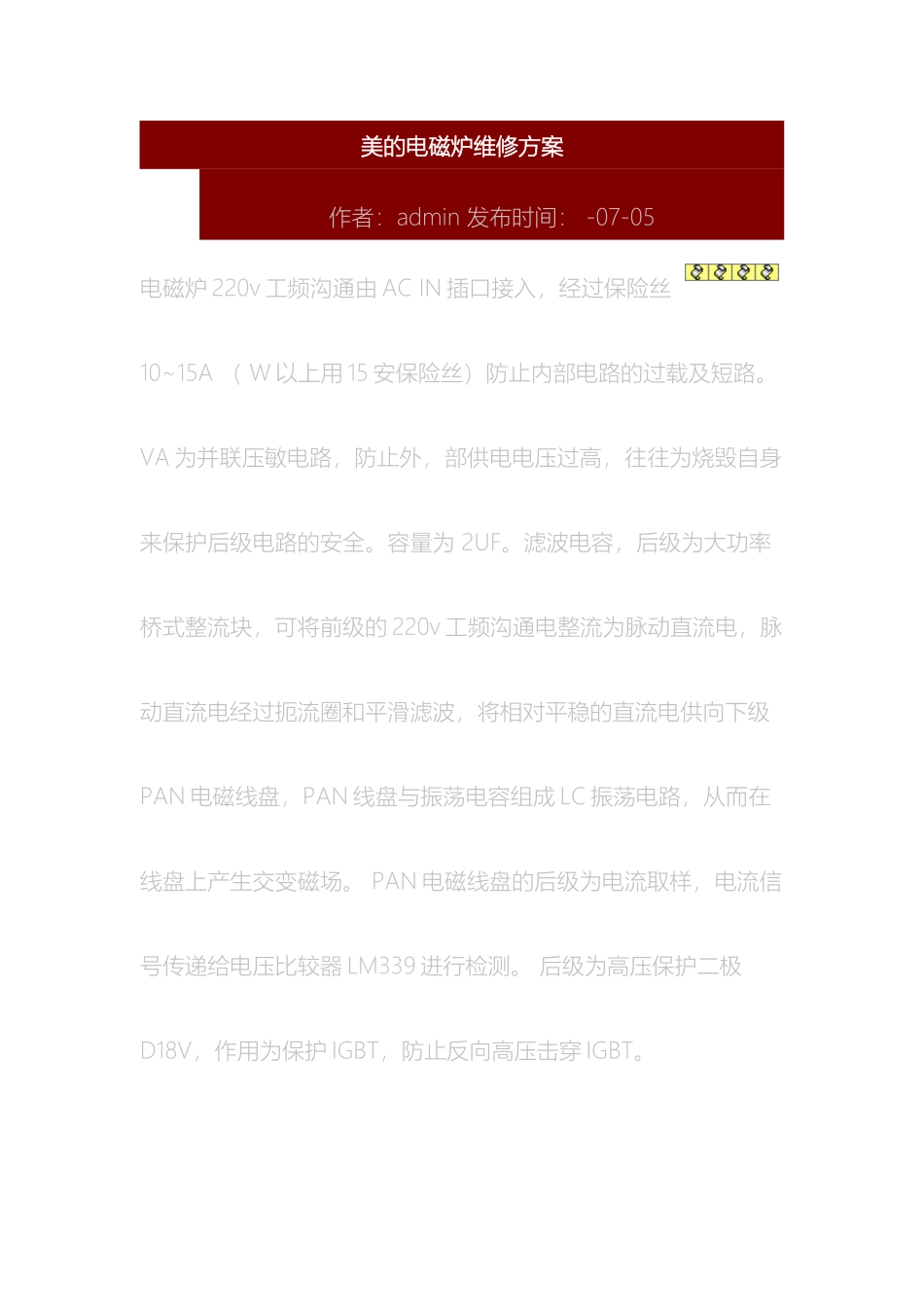

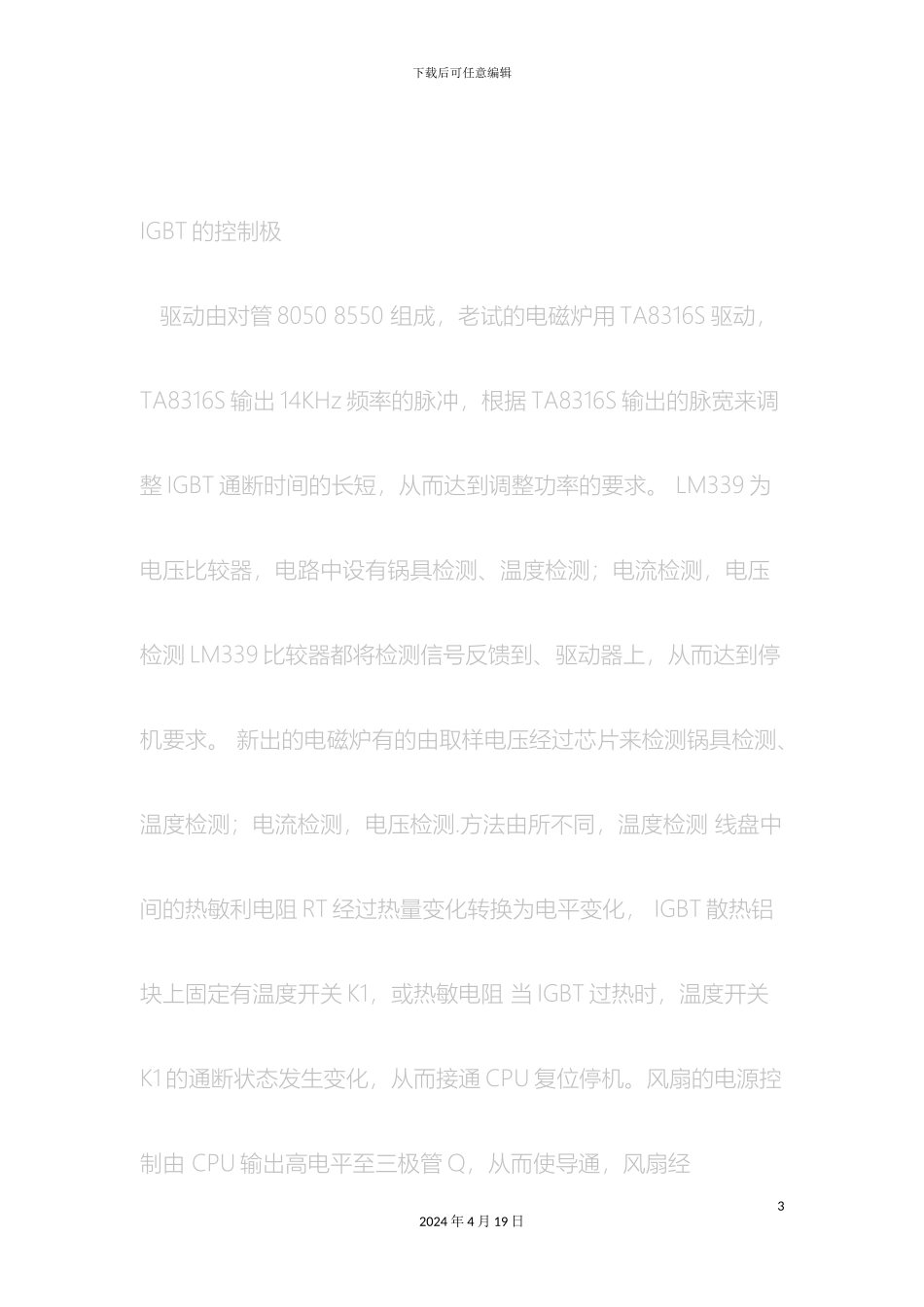

下载后可任意编辑美的电磁炉维修方案12024 年 4 月 19 日美的电磁炉维修方案作者：admin 发布时间： -07-05电磁炉 220v 工频沟通由 AC IN 插口接入，经过保险丝10~15A （ W 以上用 15 安保险丝）防止内部电路的过载及短路。VA 为并联压敏电路，防止外，部供电电压过高，往往为烧毁自身来保护后级电路的安全。容量为 2UF。滤波电容，后级为大功率桥式整流块，可将前级的 220v 工频沟通电整流为脉动直流电，脉动直流电经过扼流圈和平滑滤波，将相对平稳的直流电供向下级PAN 电磁线盘，PAN 线盘与振荡电容组成 LC 振荡电路，从而在线盘上产生交变磁场。 PAN 电磁线盘的后级为电流取样，电流信号传递给电压比较器 LM339 进行检测。 后级为高压保护二极D18V，作用为保护 IGBT，防止反向高压击穿 IGBT。下载后可任意编辑IGBT 的控制极 驱动由对管 8050 8550 组成，老试的电磁炉用 TA8316S 驱动，TA8316S 输出 14KHz 频率的脉冲，根据 TA8316S 输出的脉宽来调整 IGBT 通断时间的长短，从而达到调整功率的要求。 LM339 为电压比较器，电路中设有锅具检测、温度检测；电流检测，电压检测 LM339 比较器都将检测信号反馈到、驱动器上，从而达到停机要求。 新出的电磁炉有的由取样电压经过芯片来检测锅具检测、温度检测；电流检测，电压检测.方法由所不同，温度检测 线盘中间的热敏利电阻 RT 经过热量变化转换为电平变化， IGBT 散热铝块上固定有温度开关 K1，或热敏电阻 当 IGBT 过热时，温度开关K1 的通断状态发生变化，从而接通 CPU 复位停机。风扇的电源控制由 CPU 输出高电平至三极管 Q，从而使导通，风扇经32024 年 4 月 19 日下载后可任意编辑过 12V/18V 直流运转。控制电路的电源主要由变压器的初级接入，次级输出连接稳压电路。一组形成+5V 电压，主要供给集成块CPU 供电；一组经过稳压形成 12V//18V/24V 电压，主要供给集成 IC339，驱动 风扇供电 现象 1、烧保险。是电磁炉的多病① 首先将电磁线盘的接线脚断，看看开桥式整流是否击穿。换上保险管，测量电容两端电压，一般桥式整流的直流输出电压为 300V 直流电压，如无电压，推断整桥流块坏内部是否开路，有无220V 沟通输入。烧保险时多数坏都由 IGBT 引起的，因此主查IGBT.推断为 IGBT 坏，分析原因：两端有电压，说明桥式整流的直流输出正常，假如 IGBT 的两个输出脚击穿，则相当于直流短路。注意,...
