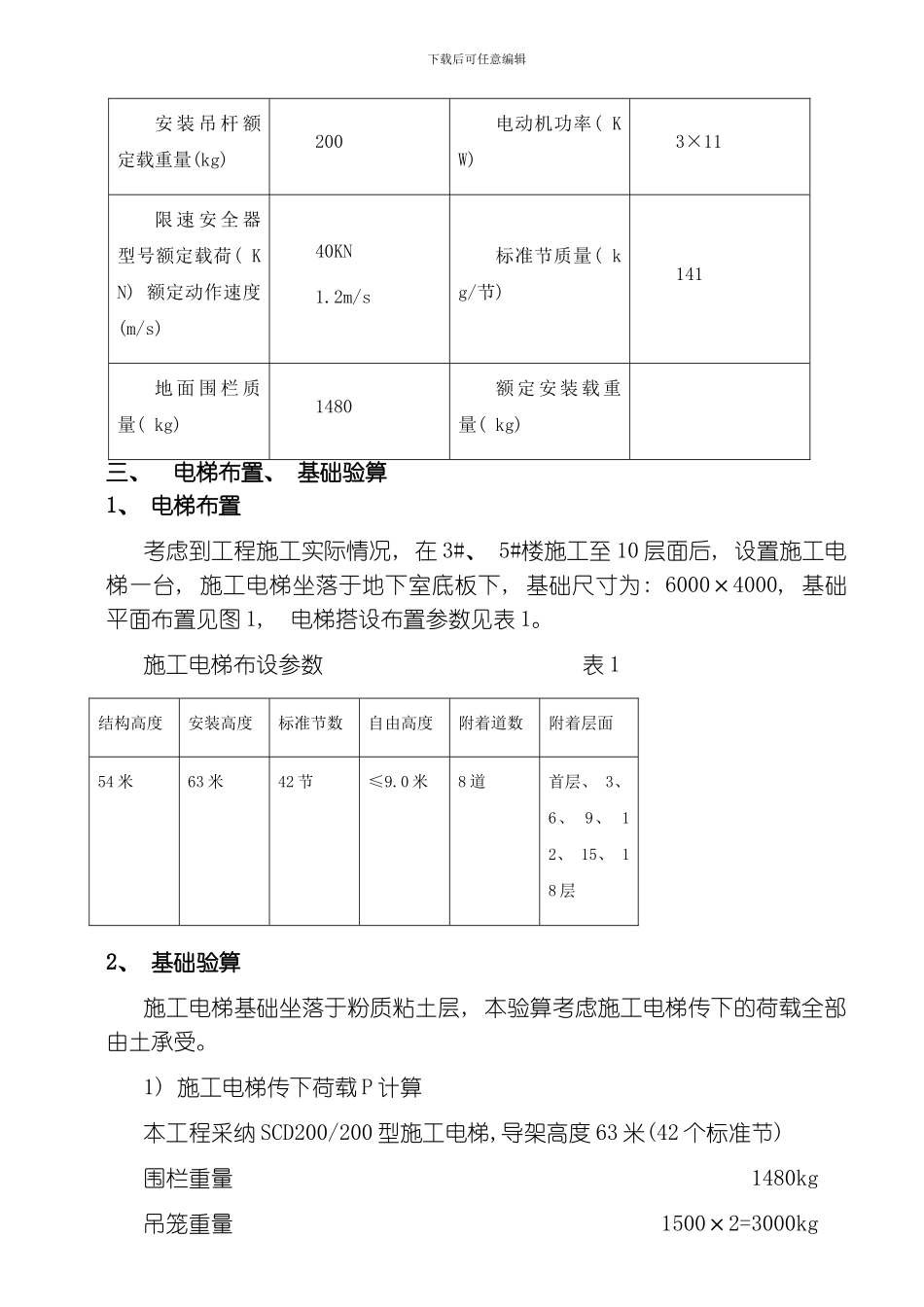

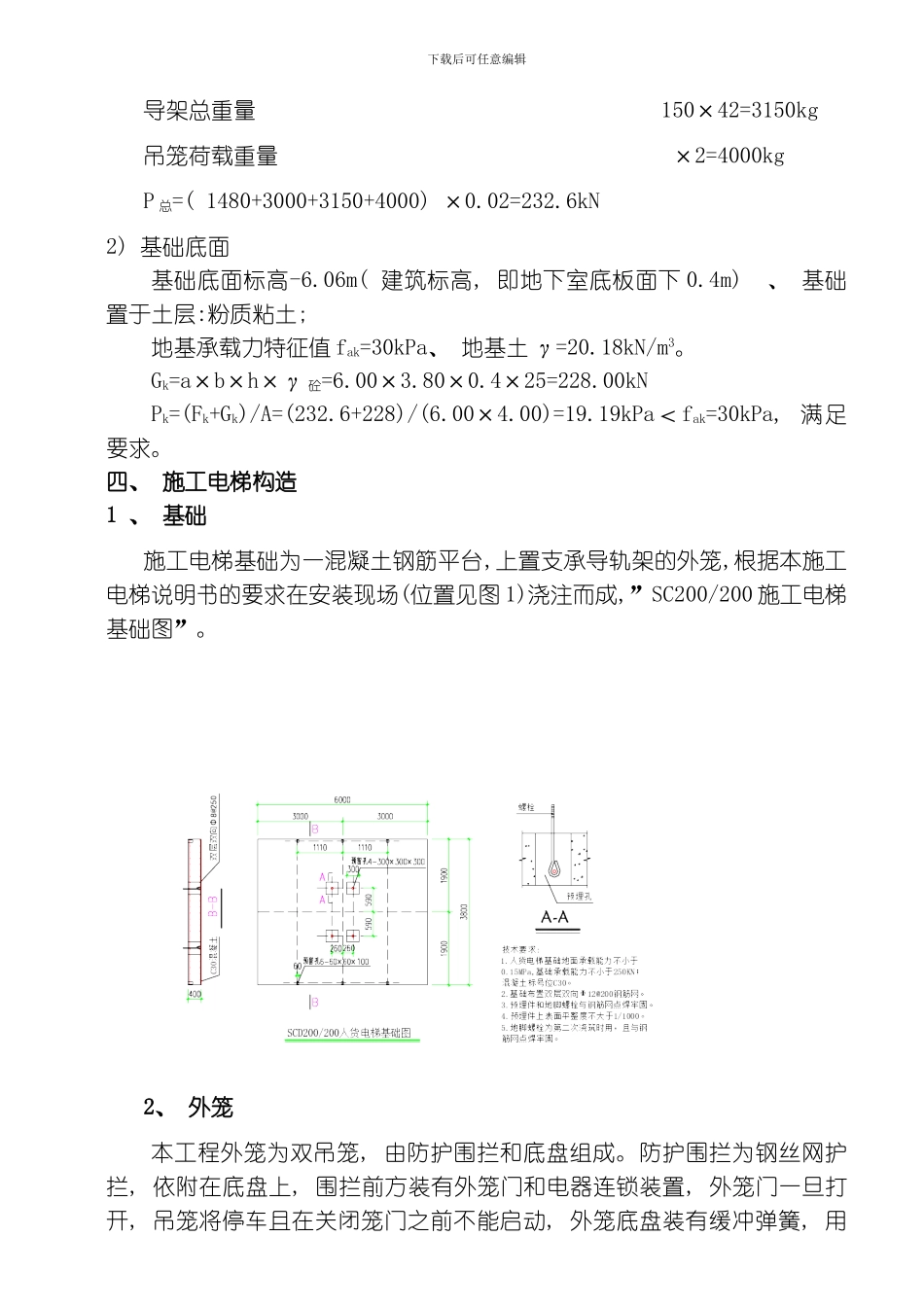

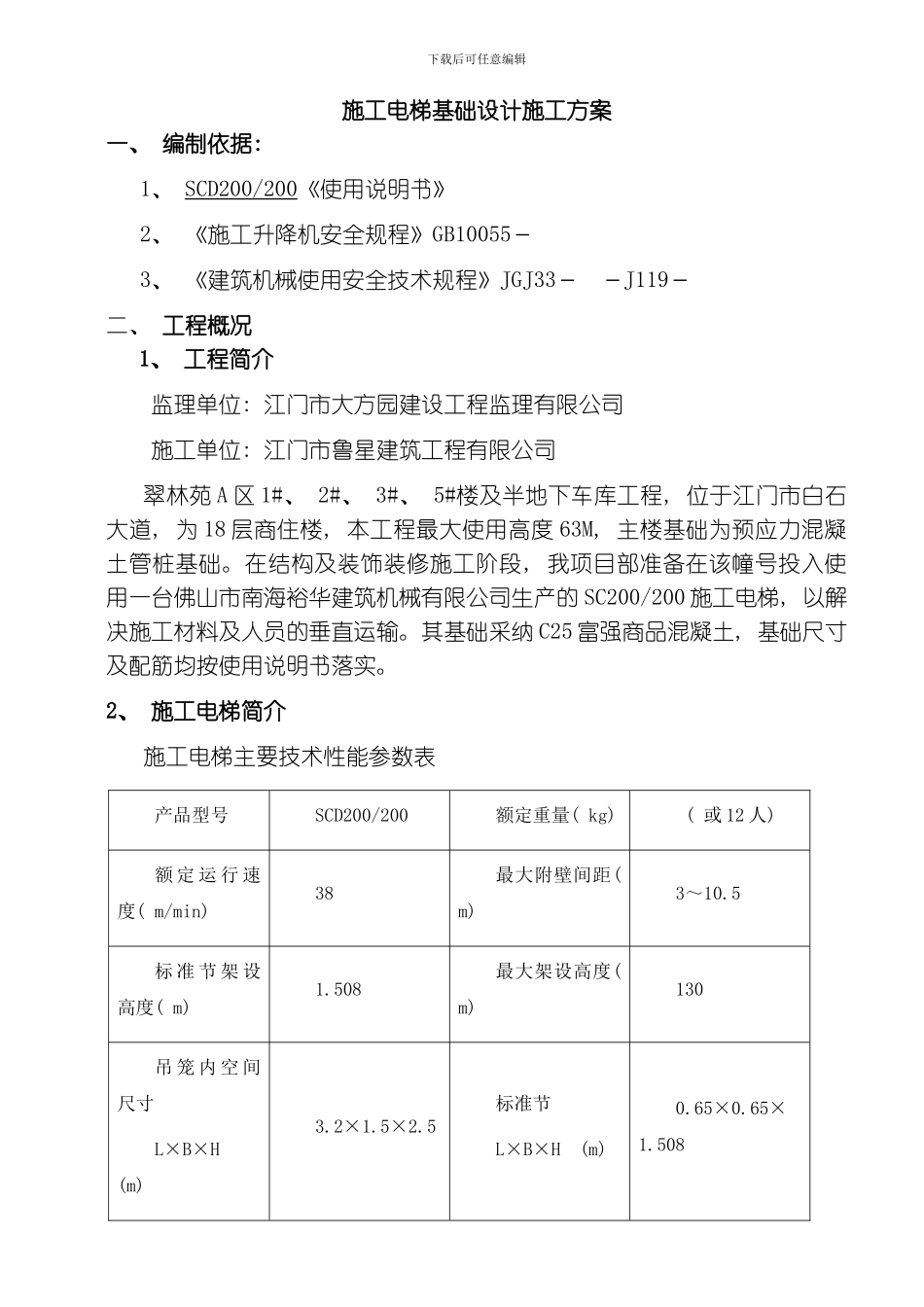

下载后可任意编辑施工电梯基础设计施工方案一、 编制依据: 1、 SCD200/200《使用说明书》2、 《施工升降机安全规程》GB10055－ 3、 《建筑机械使用安全技术规程》JGJ33－ －J119－ 二、 工程概况1、 工程简介 监理单位: 江门市大方园建设工程监理有限公司施工单位: 江门市鲁星建筑工程有限公司翠林苑 A 区 1#、 2#、 3#、 5#楼及半地下车库工程, 位于江门市白石大道, 为 18 层商住楼, 本工程最大使用高度 63M, 主楼基础为预应力混凝土管桩基础。在结构及装饰装修施工阶段, 我项目部准备在该幢号投入使用一台佛山市南海裕华建筑机械有限公司生产的 SC200/200 施工电梯, 以解决施工材料及人员的垂直运输。其基础采纳 C25 富强商品混凝土, 基础尺寸及配筋均按使用说明书落实。2、 施工电梯简介施工电梯主要技术性能参数表产品型号SCD200/200额定重量( kg) ( 或 12 人) 额 定 运 行 速度( m/min) 38最大附壁间距( m) 3～10.5标 准 节 架 设高度( m) 1.508最大架设高度( m) 130吊 笼 内 空 间尺寸L×B×H (m)3.2×1.5×2.5标准节L×B×H (m)0.65×0.65×1.508下载后可任意编辑安 装 吊 杆 额定载重量(kg)200电动机功率( KW) 3×11限 速 安 全 器型号额定载荷( KN) 额定动作速度(m/s)40KN1.2m/s标准节质量( kg/节) 141地 面 围 栏 质量( kg) 1480额 定 安 装 载 重量( kg) 三、 电梯布置、 基础验算1、 电梯布置考虑到工程施工实际情况, 在 3#、 5#楼施工至 10 层面后, 设置施工电梯一台, 施工电梯坐落于地下室底板下, 基础尺寸为: 6000×4000, 基础平面布置见图 1, 电梯搭设布置参数见表 1。施工电梯布设参数 表 1结构高度安装高度标准节数自由高度附着道数附着层面54 米63 米42 节≤9.0 米8 道首层、 3、 6、 9、 12、 15、 18 层2、 基础验算施工电梯基础坐落于粉质粘土层, 本验算考虑施工电梯传下的荷载全部由土承受。1) 施工电梯传下荷载 P 计算本工程采纳 SCD200/200 型施工电梯,导架高度 63 米(42 个标准节)围栏重量 1480kg吊笼重量 1500×2=3000kg下载后可任意编辑导架总重量 150×42=3150kg吊笼荷载重量 ×2=4000kgP 总=( 1480+3000+3150+4000) ×0.02=232.6kN2) 基础底面基础底面标高-6.06m( 建筑标高, 即地下室底板面下 0.4m) 、 基础置于土层:粉质粘土; 地基承载力特征值 fak=30kPa、 ...
