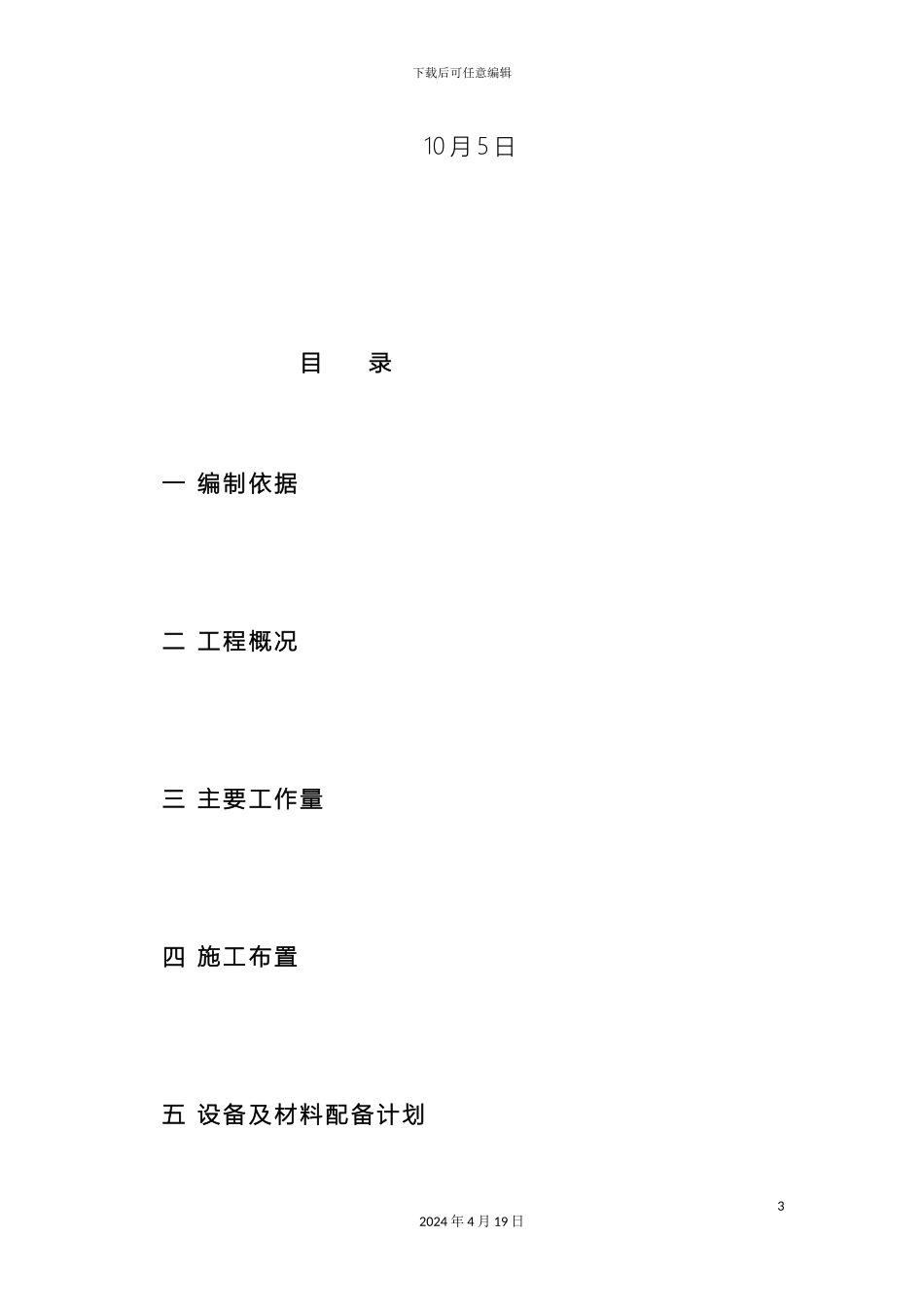

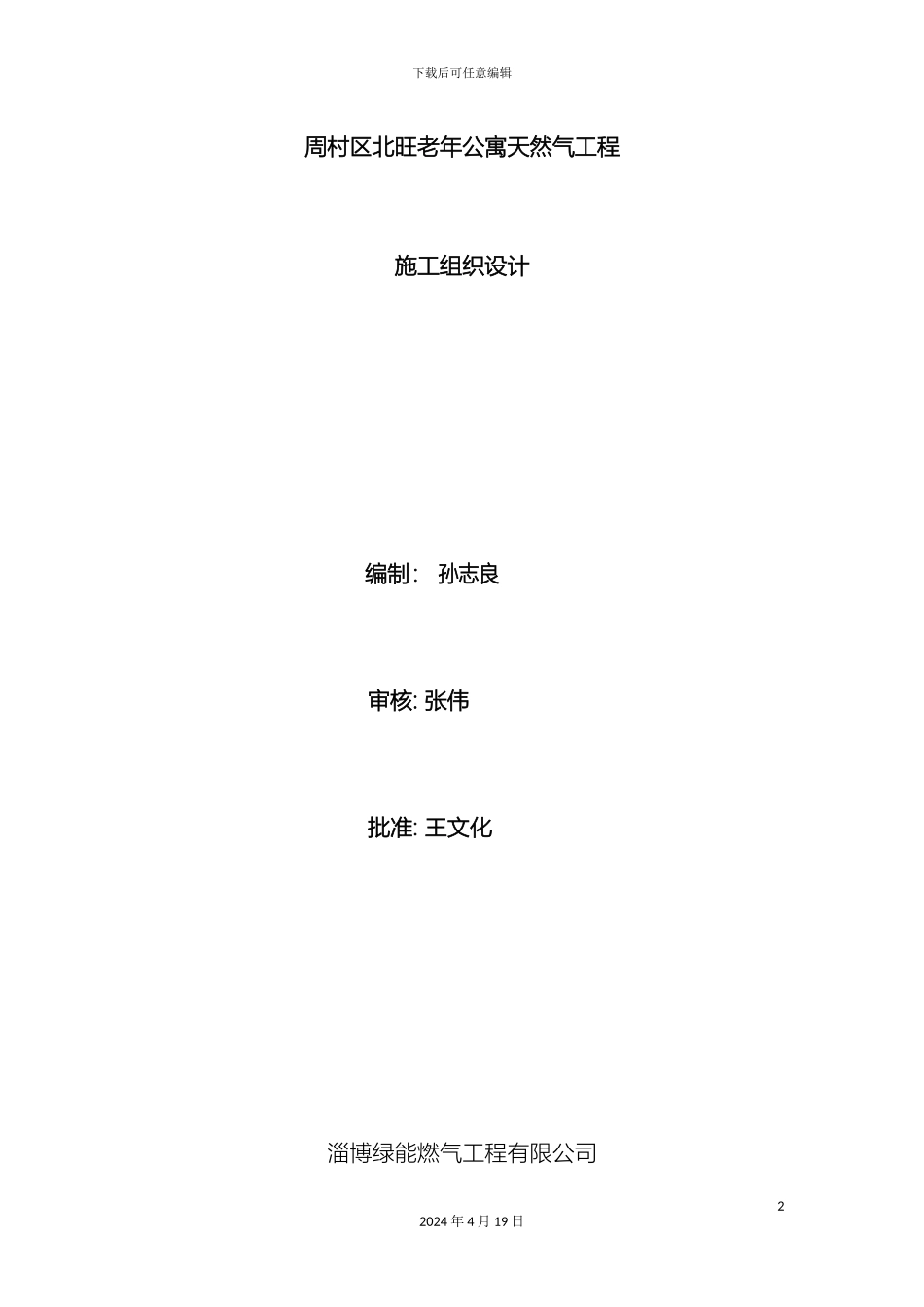

下载后可任意编辑老年公寓施工组织设计12024 年 4 月 19 日下载后可任意编辑周村区北旺老年公寓天然气工程施工组织设计编制： 孙志良审核: 张伟批准: 王文化淄博绿能燃气工程有限公司22024 年 4 月 19 日下载后可任意编辑 10 月 5 日 目 录一 编制依据二 工程概况三 主要工作量四 施工布置五 设备及材料配备计划32024 年 4 月 19 日下载后可任意编辑六 工期计划七 主要施工技术措施八 质量保证措施九 安全保证措施十十 文明施工保证措施42024 年 4 月 19 日下载后可任意编辑一 编制依据：1、周村区北旺老年公寓天然气工程施工图2、CJJ33- 《城镇燃气输配工程施工及验收法律规范》3、GB50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》4、CJJ94- 《城镇燃气室内工程施工及验收法律规范》5、GB50028- 《城镇燃气设计法律规范》6、GB50235-97 《工业金属管道工程施工及验收法律规范》7、CJJ63-95 《聚乙烯燃气管道工程技术规程》二 工程概况 本工程由城区原主管线接入，敷设 PE 管 dn110 445 米，dn40 268 米。户内安装 74 户。管沟采纳机械开挖。中压管道设计压力为 0.4Mpa，低压管道设计压力为 4.5Kpa。三 主要工作量1、管线焊接长度：PE 管道： De110 445m52024 年 4 月 19 日下载后可任意编辑De40 268m2、球阀 De63 6 个 DN50 2 个3、户内安装 74 户4、楼栋式调压箱一台。四、施工部署1、项目管理组织机构2、项目人员组成管道安装队：7 人（PE 焊工 1 人、电焊工 1 人、辅助人员 5 人）62024 年 4 月 19 日管道安装队挖沟队土建队项目经理杨晶孙志良 耿 波 材 料 岳志明 岳志明 下载后可任意编辑挖 沟 队：5 人土 建 队：3 人3、本工程的特别过程包括焊接过程和防腐过程。4、总体施工方案 首先进行管沟开挖，同时焊接 PE 管。焊接完毕后进行吹扫及压力实验。回填时先回填细土，铺设铝箔警示带。最后进行室内管道安装。五、材料设备进场计划1.设备配备计划2.材料进场计划72024 年 4 月 19 日1自动电熔焊机DRJ—Ⅱ台1开工前 1 天2空压机0.34/30B台1开工前 1 天3空压机9m3/min台1开工前 1 天4电锯5016B台2开工前 1 天5套丝机台1开工前 1 天6弯管机台1开工前 1 天7水钻台1开工前 1 天下载后可任意编辑序号名称规格数量单位进场日期1PE 管材De9054米开工前 1 日起进场De63450De40242楼栋调压箱1台开工后...
