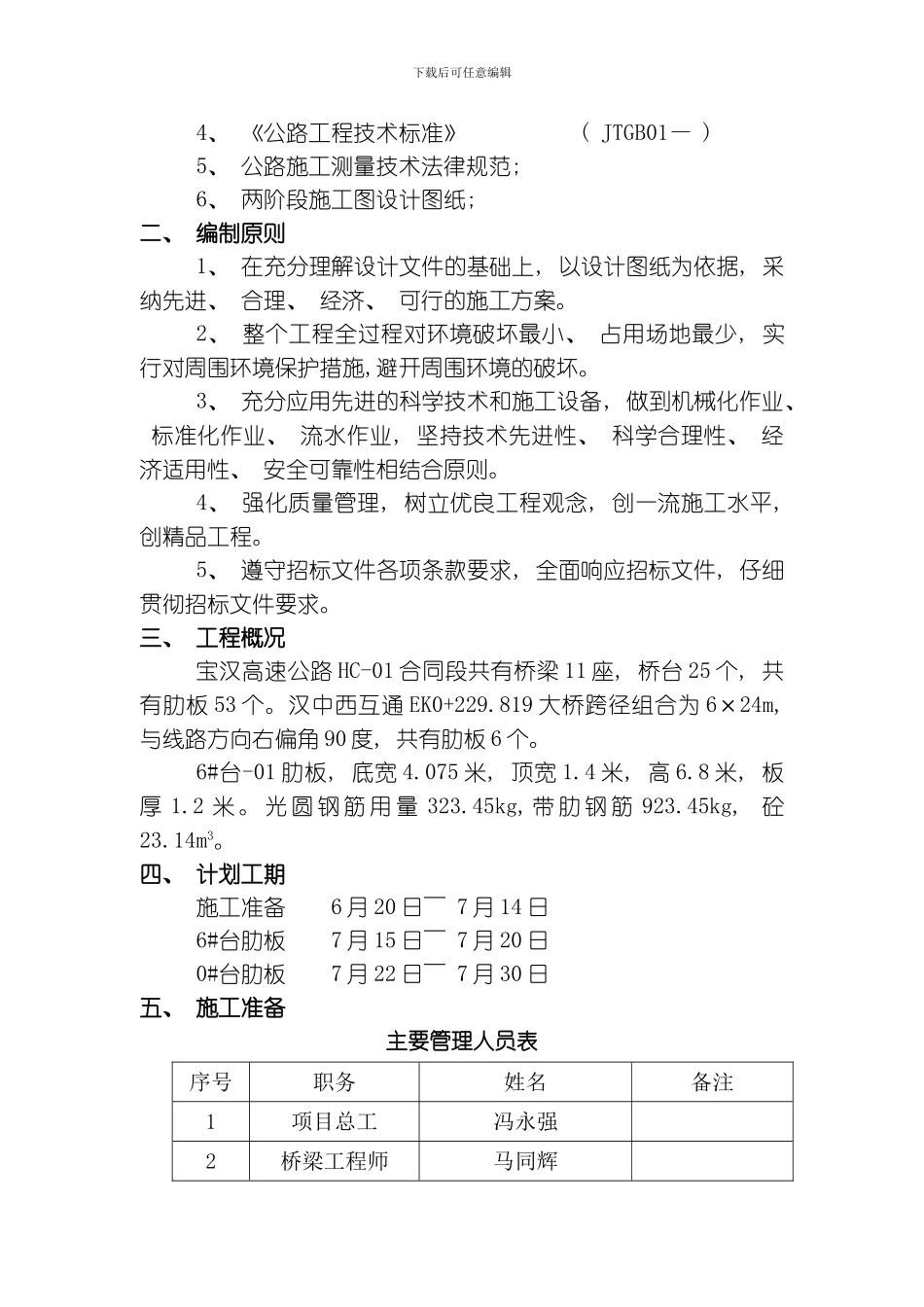

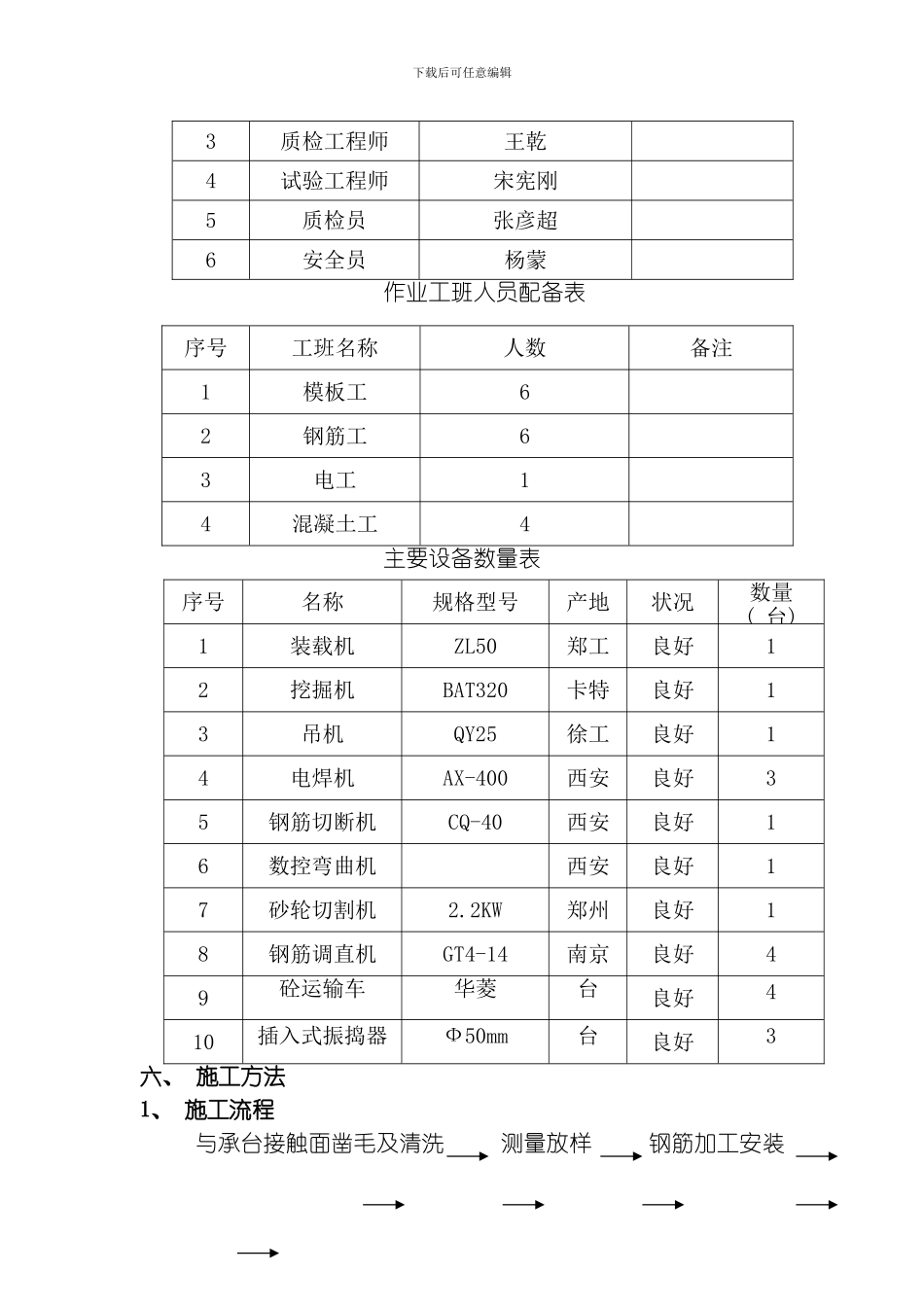

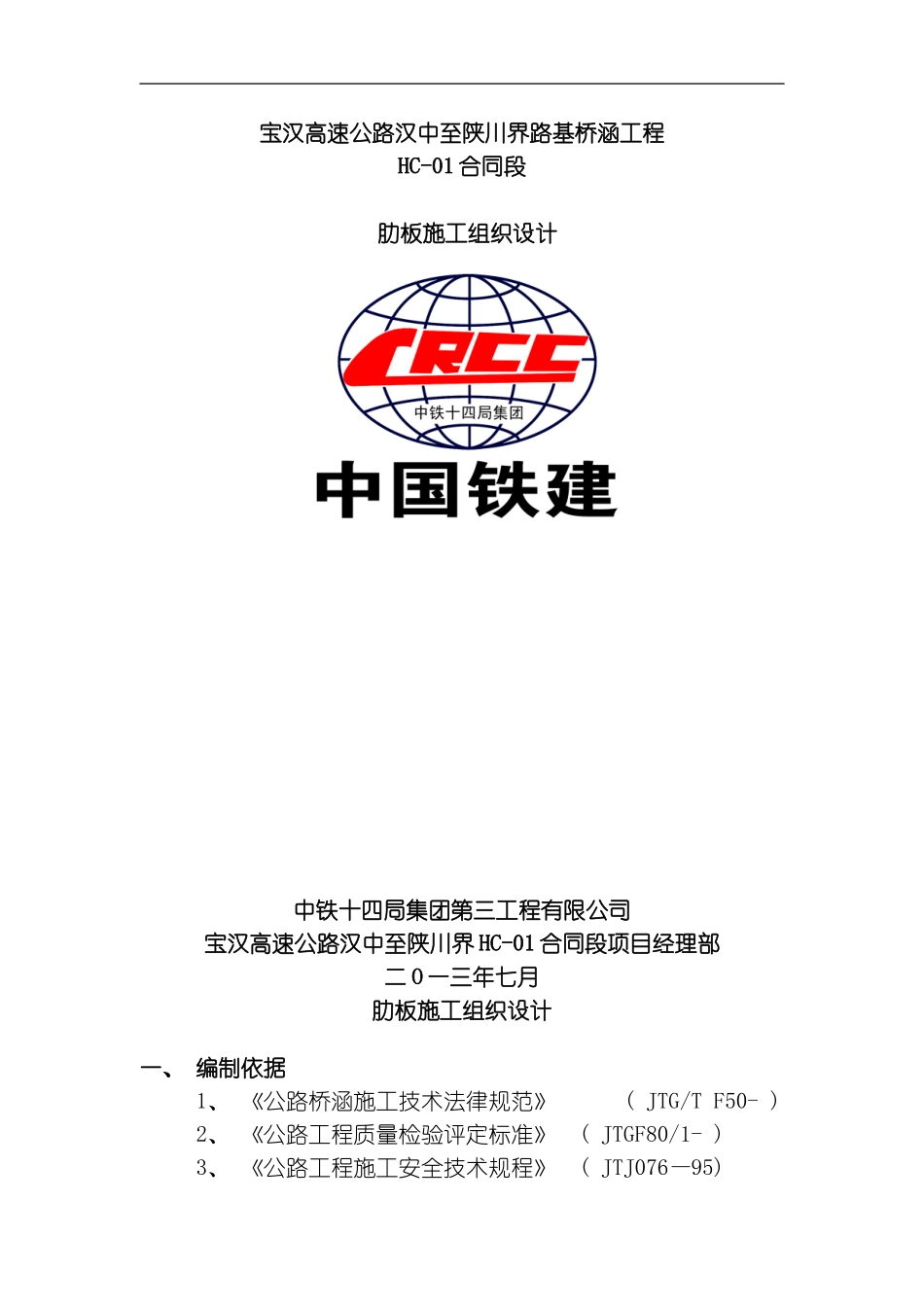

宝汉高速公路汉中至陕川界路基桥涵工程HC-01 合同段肋板施工组织设计中铁十四局集团第三工程有限公司宝汉高速公路汉中至陕川界 HC-01 合同段项目经理部二 O 一三年七月肋板施工组织设计一、 编制依据1、 《公路桥涵施工技术法律规范》 ( JTG/T F50- ) 2、 《公路工程质量检验评定标准》 ( JTGF80/1- ) 3、 《公路工程施工安全技术规程》 ( JTJ076—95) 下载后可任意编辑4、 《公路工程技术标准》 ( JTGB01— ) 5、 公路施工测量技术法律规范; 6、 两阶段施工图设计图纸; 二、 编制原则1、 在充分理解设计文件的基础上, 以设计图纸为依据, 采纳先进、 合理、 经济、 可行的施工方案。2、 整个工程全过程对环境破坏最小、 占用场地最少, 实行对周围环境保护措施,避开周围环境的破坏。3、 充分应用先进的科学技术和施工设备, 做到机械化作业、 标准化作业、 流水作业, 坚持技术先进性、 科学合理性、 经济适用性、 安全可靠性相结合原则。4、 强化质量管理, 树立优良工程观念, 创一流施工水平, 创精品工程。5、 遵守招标文件各项条款要求, 全面响应招标文件, 仔细贯彻招标文件要求。三、 工程概况宝汉高速公路 HC-01 合同段共有桥梁 11 座, 桥台 25 个, 共有肋板 53 个。汉中西互通 EK0+229.819 大桥跨径组合为 6×24m, 与线路方向右偏角 90 度, 共有肋板 6 个。6#台-01 肋板, 底宽 4.075 米, 顶宽 1.4 米, 高 6.8 米, 板厚 1.2 米 。 光 圆 钢 筋 用 量 323.45kg, 带 肋 钢 筋 923.45kg, 砼23.14m3。四、 计划工期施工准备 6 月 20 日～ 7 月 14 日6#台肋板 7 月 15 日～ 7 月 20 日0#台肋板 7 月 22 日～ 7 月 30 日五、 施工准备主要管理人员表序号职务姓名备注1项目总工冯永强2桥梁工程师马同辉下载后可任意编辑3质检工程师王乾4试验工程师宋宪刚5质检员张彦超6安全员杨蒙作业工班人员配备表序号工班名称人数备注1模板工62钢筋工63电工14混凝土工4主要设备数量表序号名称规格型号产地状况数量( 台) 1装载机ZL50郑工良好12挖掘机BAT320卡特良好13吊机QY25徐工良好14电焊机AX-400西安良好35钢筋切断机CQ-40西安良好16数控弯曲机西安良好17砂轮切割机2.2KW郑州良好18钢筋调直机GT4-14南京良好49砼运输车华菱台良好410插入式振捣器Ф50mm台良好3六、 施工方法1、 施工流程与承台接触面凿毛及清洗 测量放样 ...
