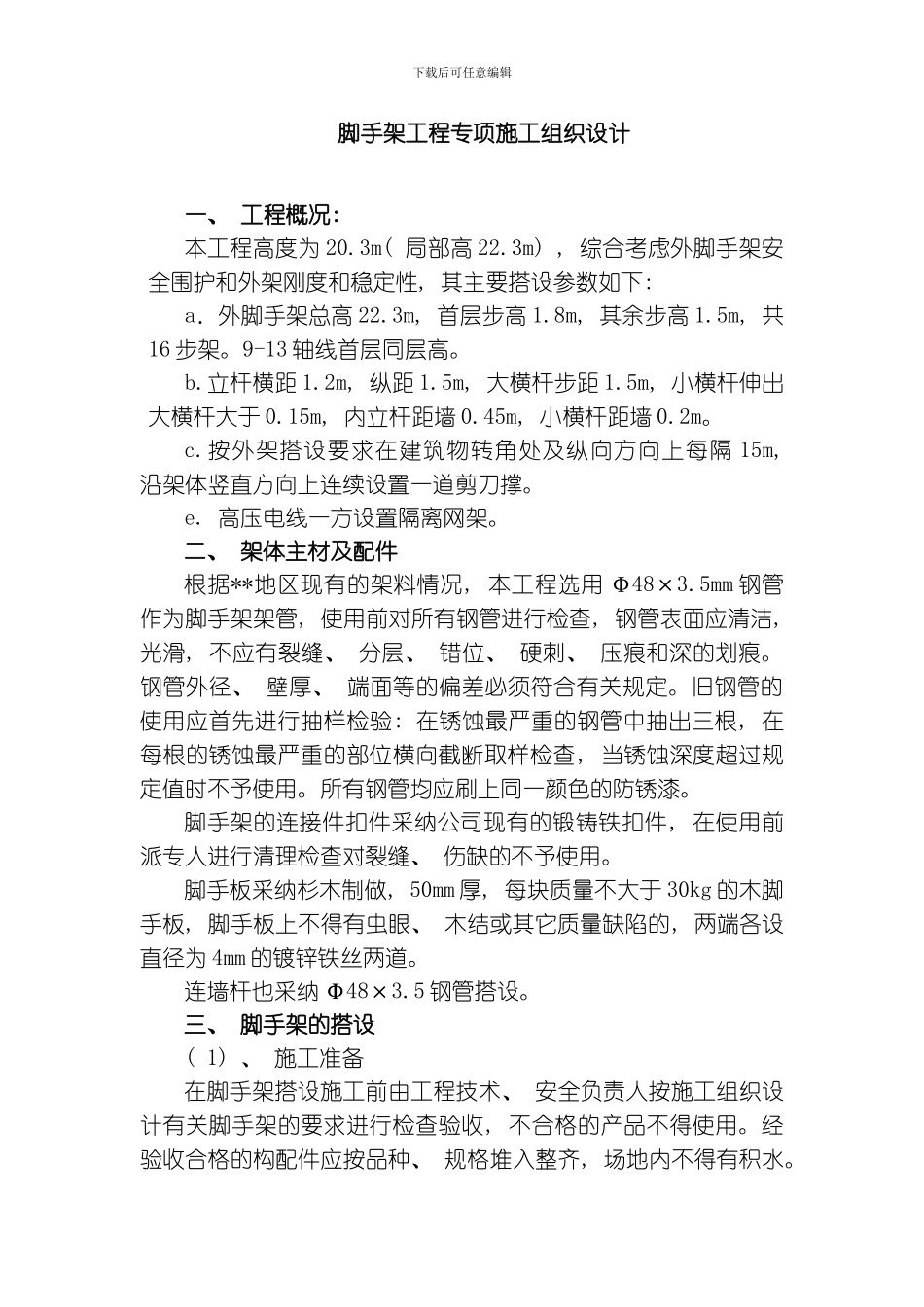

下载后可任意编辑脚手架工程专项施工组织设计一、 工程概况: 本工程高度为 20.3m( 局部高 22.3m) , 综合考虑外脚手架安全围护和外架刚度和稳定性, 其主要搭设参数如下: a．外脚手架总高 22.3m, 首层步高 1.8m, 其余步高 1.5m, 共16 步架。9-13 轴线首层同层高。b.立杆横距 1.2m, 纵距 1.5m, 大横杆步距 1.5m, 小横杆伸出大横杆大于 0.15m, 内立杆距墙 0.45m, 小横杆距墙 0.2m。c.按外架搭设要求在建筑物转角处及纵向方向上每隔 15m, 沿架体竖直方向上连续设置一道剪刀撑。e. 高压电线一方设置隔离网架。二、 架体主材及配件根据**地区现有的架料情况, 本工程选用 Φ48×3.5mm 钢管作为脚手架架管, 使用前对所有钢管进行检查, 钢管表面应清洁, 光滑, 不应有裂缝、 分层、 错位、 硬刺、 压痕和深的划痕。钢管外径、 壁厚、 端面等的偏差必须符合有关规定。旧钢管的使用应首先进行抽样检验: 在锈蚀最严重的钢管中抽出三根, 在每根的锈蚀最严重的部位横向截断取样检查, 当锈蚀深度超过规定值时不予使用。所有钢管均应刷上同一颜色的防锈漆。脚手架的连接件扣件采纳公司现有的锻铸铁扣件, 在使用前派专人进行清理检查对裂缝、 伤缺的不予使用。脚手板采纳杉木制做, 50mm 厚, 每块质量不大于 30kg 的木脚手板, 脚手板上不得有虫眼、 木结或其它质量缺陷的, 两端各设直径为 4mm 的镀锌铁丝两道。连墙杆也采纳 Φ48×3.5 钢管搭设。三、 脚手架的搭设( 1) 、 施工准备在脚手架搭设施工前由工程技术、 安全负责人按施工组织设计有关脚手架的要求进行检查验收, 不合格的产品不得使用。经验收合格的构配件应按品种、 规格堆入整齐, 场地内不得有积水。下载后可任意编辑清除搭设场地的杂物, 平整搭设场地, 使排水通畅, 为脚手架搭设提供条件。( 2) 、 地基基础现场地基基础为原地面土, 高出自然地坪 150mm, 符合现行国家标准《地基与基础工程施工及验收法律规范》的要求, 地基承载力达到要求。( 3) 、 施工顺序外墙脚手架实际搭设从拟建建筑物的一角向两边搭设, 每层的搭设高度不超过两个步距, 每搭设一步脚手架后应根据 JGJ130－ 的有关规定校正步距、 纵距、 横距及立杆的垂直度, 底座垫板均应准确地放在定位线上, 垫板采纳不少于两跨, 厚度不小于 50mm 的木垫板。搭设时严禁将 48mm 与 51mm 的钢管混合使用。( 4) 、 立杆的搭设外墙脚手架为敞开式...
