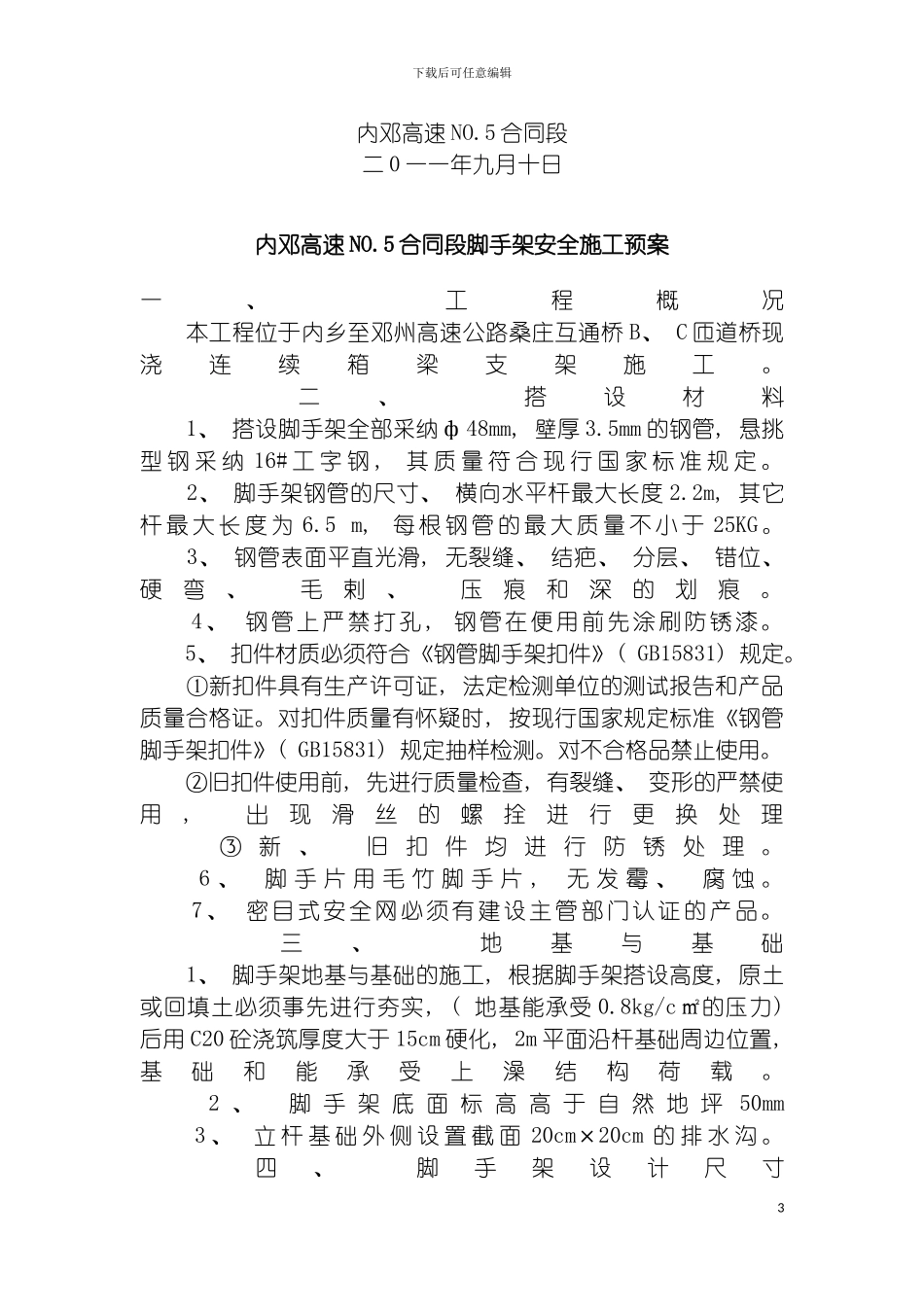

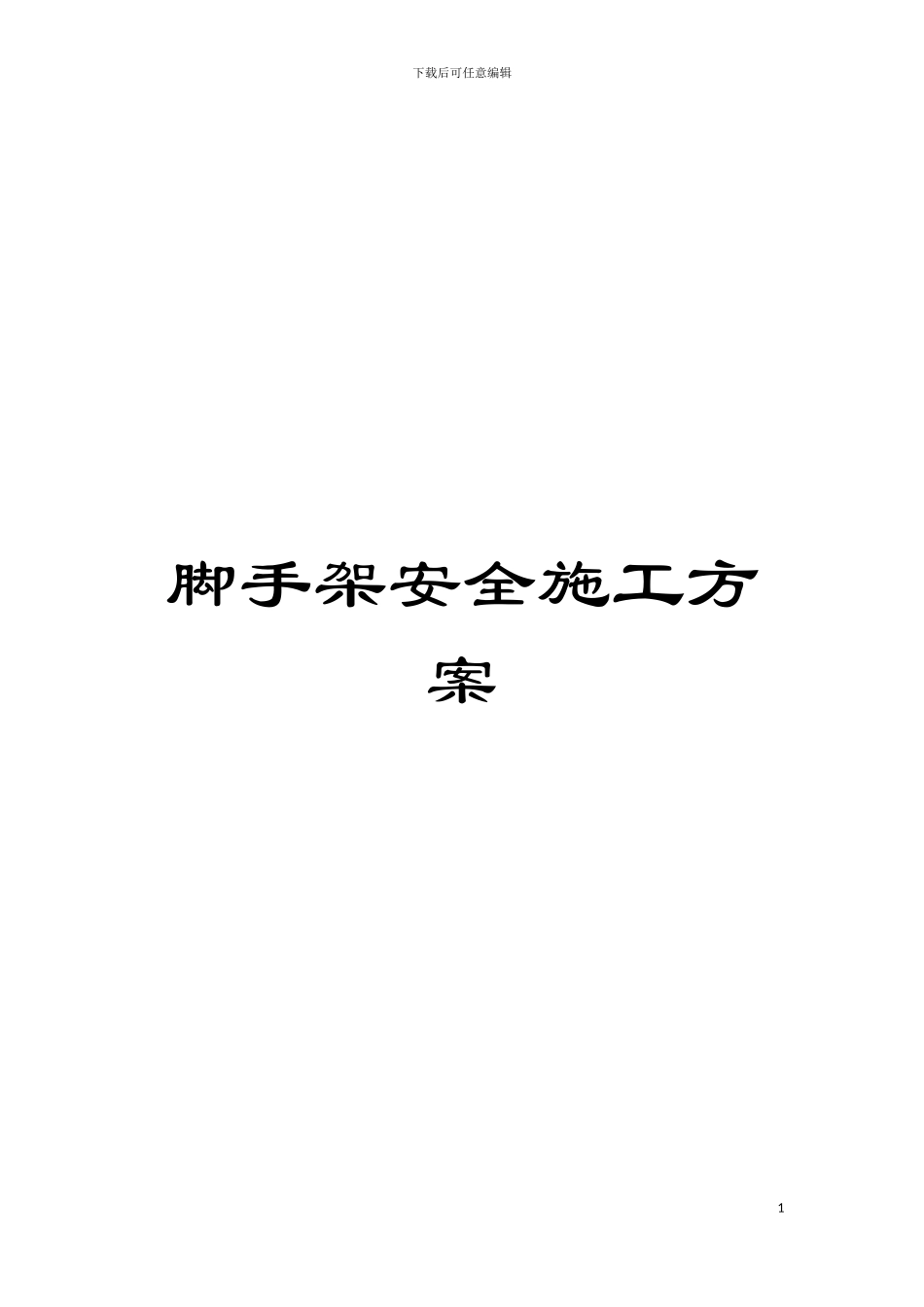

下载后可任意编辑脚手架安全施工方案1下载后可任意编辑河南省内乡至邓州高速公路 NO.5 合同段脚手架安全施工应急预案编制: 复核: 审批: 河南省中原路桥建设( 集团) 有限公司2下载后可任意编辑内邓高速 NO.5 合同段二 0 一一年九月十日内邓高速 NO.5 合同段脚手架安全施工预案一、 工程概况 本工程位于内乡至邓州高速公路桑庄互通桥 B、 C 匝道桥现浇连续箱梁支架施工。 二、 搭设材料 1、 搭设脚手架全部采纳 ф48mm, 壁厚 3.5mm 的钢管, 悬挑型 钢 采 纳 16# 工 字 钢 , 其 质 量 符 合 现 行 国 家 标 准 规 定 。 2、 脚手架钢管的尺寸、 横向水平杆最大长度 2.2m, 其它杆 最 大 长 度 为 6.5 m, 每 根 钢 管 的 最 大 质 量 不 小 于 25KG 。 3、 钢管表面平直光滑, 无裂缝、 结疤、 分层、 错位、 硬弯、 毛剌、 压痕和深的划痕。 4、 钢管上严禁打孔 , 钢管在便用前先涂刷防锈漆。 5、 扣件材质必须符合《钢管脚手架扣件》( GB15831) 规定。 ①新扣件具有生产许可证, 法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时, 按现行国家规定标准《钢管脚手架扣件》( GB15831) 规定抽样检测。对不合格品禁止使用。 ②旧扣件使用前, 先进行质量检查, 有裂缝、 变形的严禁使用, 出现滑丝的螺拴进行更换处理 ③ 新 、 旧 扣 件 均 进 行 防 锈 处 理 。 6 、 脚 手 片 用 毛 竹 脚 手 片 , 无 发 霉 、 腐 蚀 。 7、 密目式安全网必须有建设主管部门认证的产品。 三、 地基与基础 1、 脚手架地基与基础的施工, 根据脚手架搭设高度, 原土或回填土必须事先进行夯实, ( 地基能承受 0.8kg/c㎡的压力) 后用 C20 砼浇筑厚度大于 15cm 硬化, 2m 平面沿杆基础周边位置, 基础和能承受上澡结构荷载。 2 、 脚 手 架 底 面 标 高 高 于 自 然 地 坪 50mm 3 、 立 杆 基 础 外 侧 设 置 截 面 20cm×20cm 的 排 水 沟 。 四、 脚手架设计尺寸3下载后可任意编辑 1 、 脚 手 架 底 步 距 为 0.6m, 其 余 每 步 为 1.3m 。 2 、 立 杆 纵 距 为1.3m, 横 距 为1.2m 。 3、 踢脚杆、 防护杆从第二步起设置分别为 0.3m 和平共处2m, 顶 排 防 护 栏 不 少 于 二 道 , 高 度 分 别 为 0.9m 、 1.3m ...
