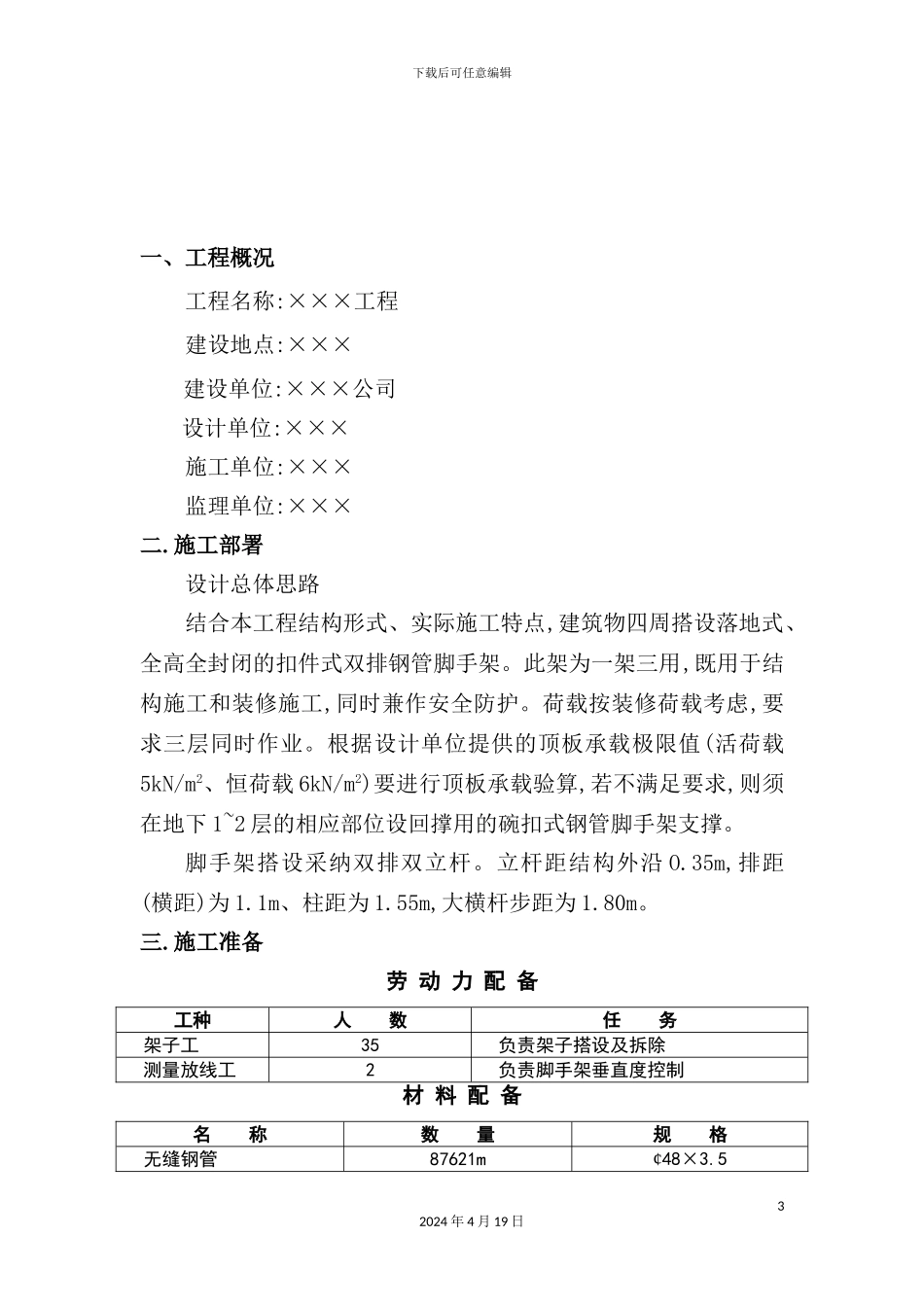

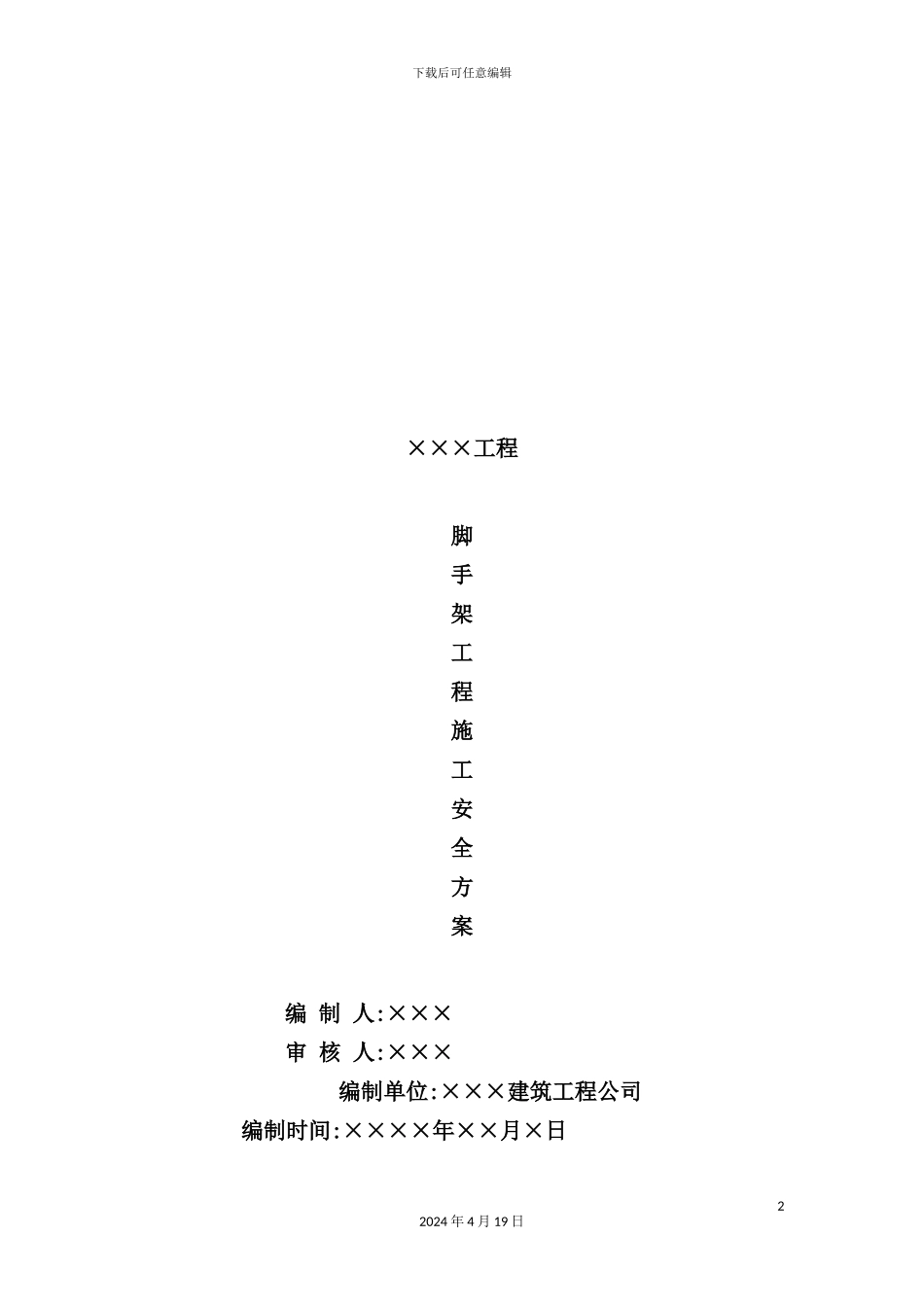

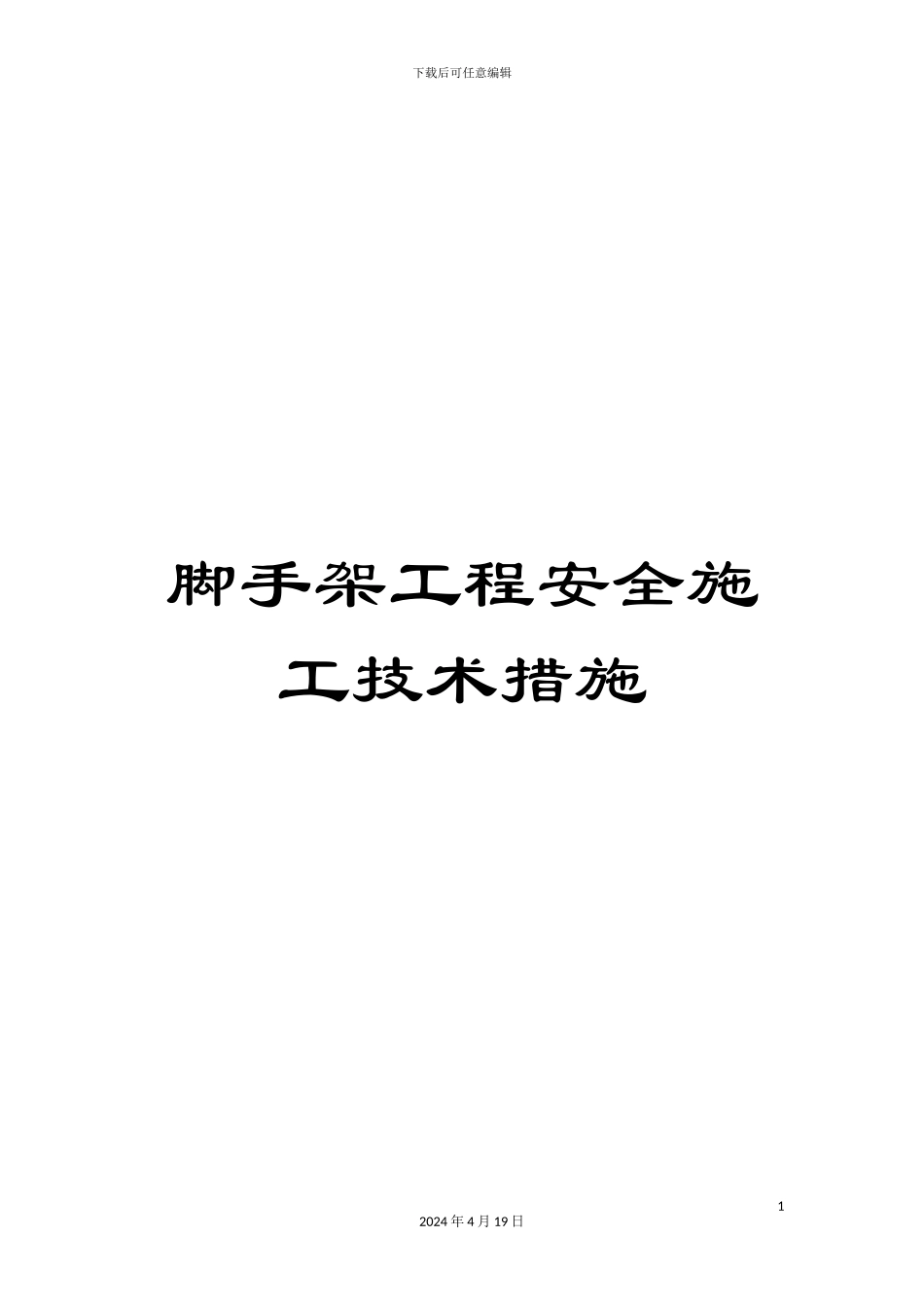

下载后可任意编辑脚手架工程安全施工技术措施12024 年 4 月 19 日下载后可任意编辑×××工程脚手架工程施工安全方案编 制 人:×××审 核 人:××× 编制单位:×××建筑工程公司 编制时间:××××年××月×日22024 年 4 月 19 日下载后可任意编辑 一、工程概况 工程名称:×××工程 建设地点:×××建设单位:×××公司设计单位:×××施工单位:×××监理单位:×××二.施工部署设计总体思路结合本工程结构形式、实际施工特点,建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用,既用于结构施工和装修施工,同时兼作安全防护。荷载按装修荷载考虑,要求三层同时作业。根据设计单位提供的顶板承载极限值(活荷载5kN/m2、恒荷载 6kN/m2)要进行顶板承载验算,若不满足要求,则须在地下 1~2 层的相应部位设回撑用的碗扣式钢管脚手架支撑。脚手架搭设采纳双排双立杆。立杆距结构外沿 O.35m,排距(横距)为 1.1m、柱距为 1.55m,大横杆步距为 1.80m。三.施工准备劳 动 力 配 备工种人 数任 务架子工35负责架子搭设及拆除测量放线工2负责脚手架垂直度控制材 料 配 备名 称数 量规 格无缝钢管87621m¢48×3.532024 年 4 月 19 日下载后可任意编辑脚手板38．5㎡厚 7cm、宽 20～30cm密目安全网18400㎡1.8×6.0m水平安全网3600㎡直角扣件8200 个旋转扣件6300 个对接扣件6350 个钢丝绳50 根6×19、¢15.5钢丝绳10 根6×19、¢20.0卡具660 个GD21卡具96 个GD22花篮螺栓90 个M22镀钵铁丝5000m直径 1.2mm机 具 配 备名 称数 量备 注架子扳手80 把架子工搭设和拆除架子用力矩扳手2 把检查架子扣件拧紧力度是否达到要求倒链1 把调整架子水平弯曲度四. 构造要求及技术措施(1)扣件式钢管脚手架的构造要求及技术措施1)地基处理肥槽回填土采纳 2:8 灰土分层穷实,密实度采纳环刀取样进行试验,表面用 C10 混凝土进行硬化,厚度为 100mm。四周外脚手架以硬化的回填土作为基础,所有的基础必须平整。基础上、底座下设置垫板,其厚度不小于 50mm,布设必须平稳,不得悬空。并在四周距脚手架外立杆 50cm 处设一浅排水沟。2)立杆全楼脚手架采纳双排双立杆,立杆顶端高出结构檐口上皮 1. 5m,双立杆应采纳双管底座。立杆接头采纳对接扣件连接,立杆与大横杆采纳直角扣件连接。接头交错布置,两个相邻立柱接头避开出现在同步同跨内,并在高度方向错开的距离不小于 50cm;各接头中心距主节点...
