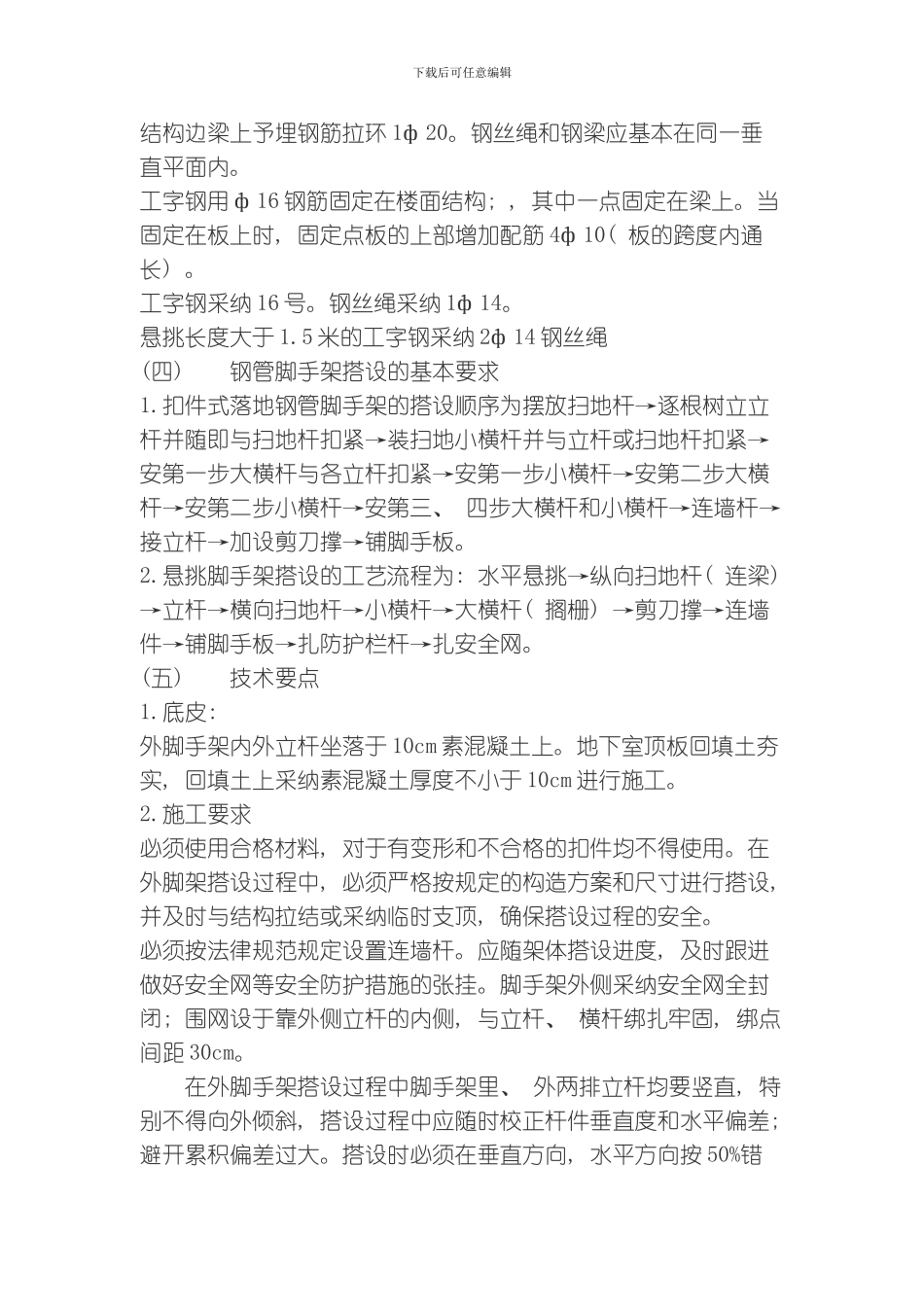

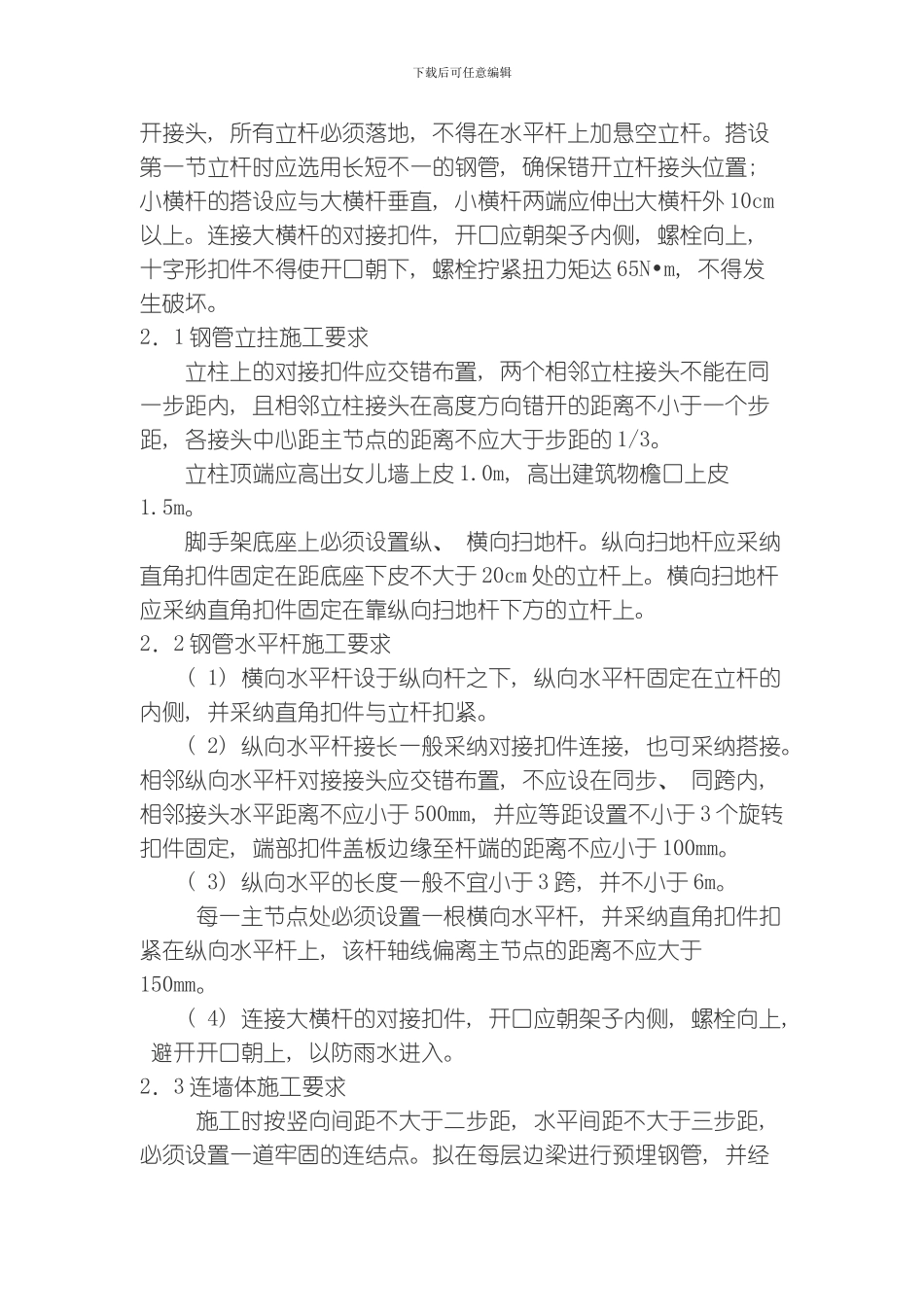

下载后可任意编辑脚手架搭设专项施工方案方案0 一、 方案说明(一) 工程概况本工程位于广安市城南西溪河旁。 总建筑面积 100500 m2, 建筑层数共 18 层, 标准层层高 3 米, 总高度 57.3 米。。(二) 方案选择采纳扣件式单排钢管( Φ48×3.5) 脚手架进行搭设, 其钢管立杆间距 1.5m, 排距 1.05m, 钢管大横杆步距 1.8 m, 剪刀撑按 45º～60º 进行搭设。在脚手架外侧面的大横杆按 60cm 一道进行搭设。为保证架体的整体承载力和稳定性, 在各层结构处按规定设置连墙杆, 以保证架体的稳定性。主楼外架分段搭设,第一段 1-6 层为落地式 ,以上每六层为一搭设段, 采纳普通型钢悬挑脚手架。 脚手架外立杆侧满挂密目安全网进行封闭, 施工层脚手架内立杆与建筑之间拟采纳兜网进行封闭。 考虑材料运送, 拟在每层楼层侧设置卸料平台, 卸料平台必须与建筑物拉结, 不得与脚手架连结。 必须按规定设置连墙拉结点, 竖向每 3 步, 水平每 3 步必须设置一道牢固的连结点。拟在每层边梁进行预埋钢管, 脚手架的水平杆与预埋钢管扣件连接,水平杆与外架进行连接。(三) 技术参数双排外架立杆纵向间距 1.5m, 排距 1.05m, 大横杆步距 1.8m; 剪刀撑搭设角度 45º～60 , º立杆靠墙的一端离墙面≦20cm。剪刀撑斜杆两端扣件与立杆节点的距离不应大于 15cm, 最下面的斜杆与立杆的连接点离地面不宜大于 50cm, 脚手架各杆件相交伸出的端头均应大于 10cm, 以防杆件滑落。外侧立杆顶端高出施工墙上皮1m 进行搭设。 工字钢一端悬挑, 另一端固定在楼面结构上( 用 ф16 钢筋) 悬挑端用钢丝绳悬挂在上一层的楼面结构边梁上。上一层的楼面下载后可任意编辑结构边梁上予埋钢筋拉环 1ф20。钢丝绳和钢梁应基本在同一垂直平面内。工字钢用 ф16 钢筋固定在楼面结构; , 其中一点固定在梁上。当固定在板上时, 固定点板的上部增加配筋 4ф10( 板的跨度内通长) 。工字钢采纳 16 号。钢丝绳采纳 1ф14。悬挑长度大于 1.5 米的工字钢采纳 2ф14 钢丝绳(四) 钢管脚手架搭设的基本要求1.扣件式落地钢管脚手架的搭设顺序为摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、 四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。2.悬挑脚手架搭设的工艺流程为: 水平悬挑→纵向扫地...
