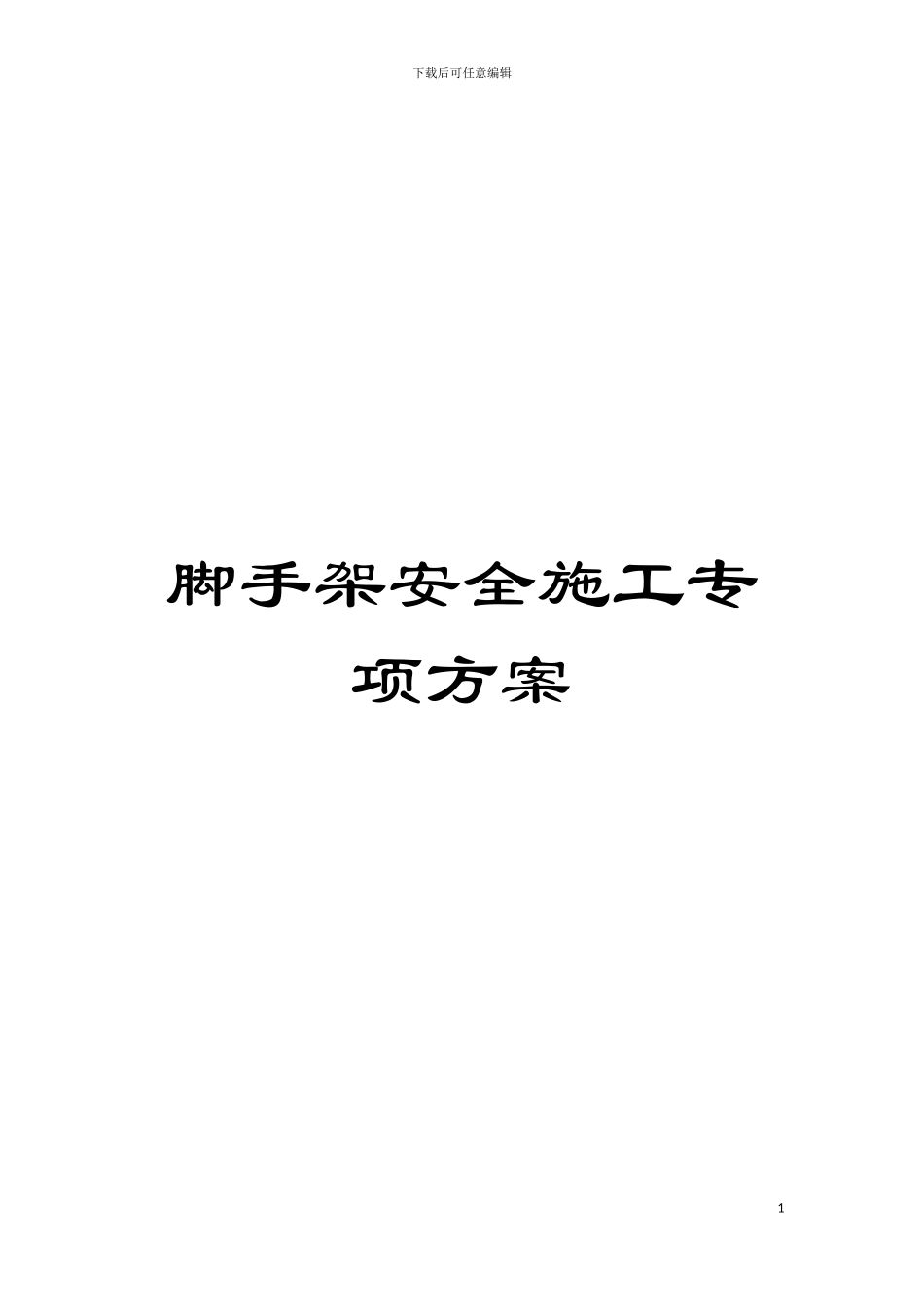

脚手架安全施工专项方案模板VIP专享

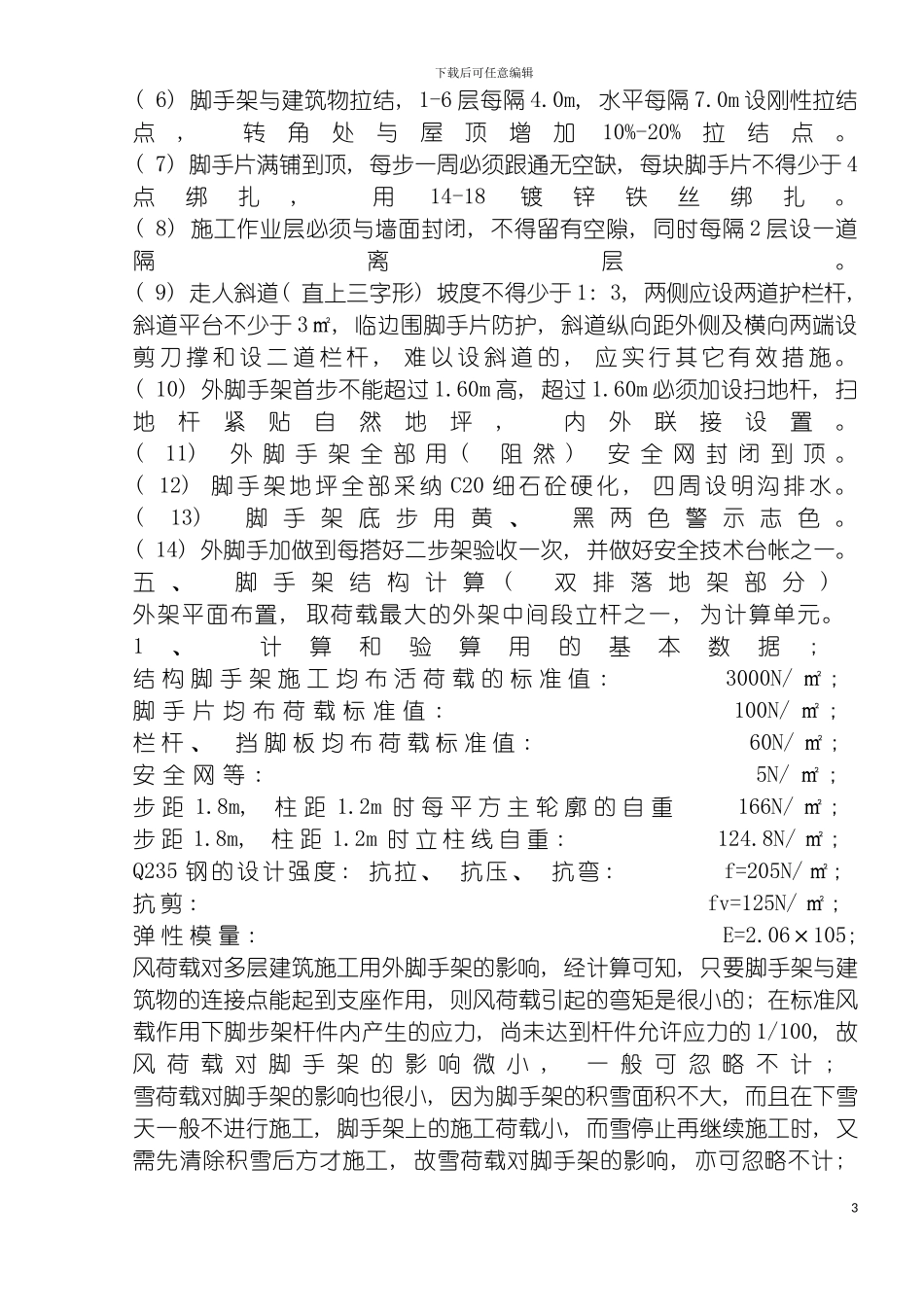

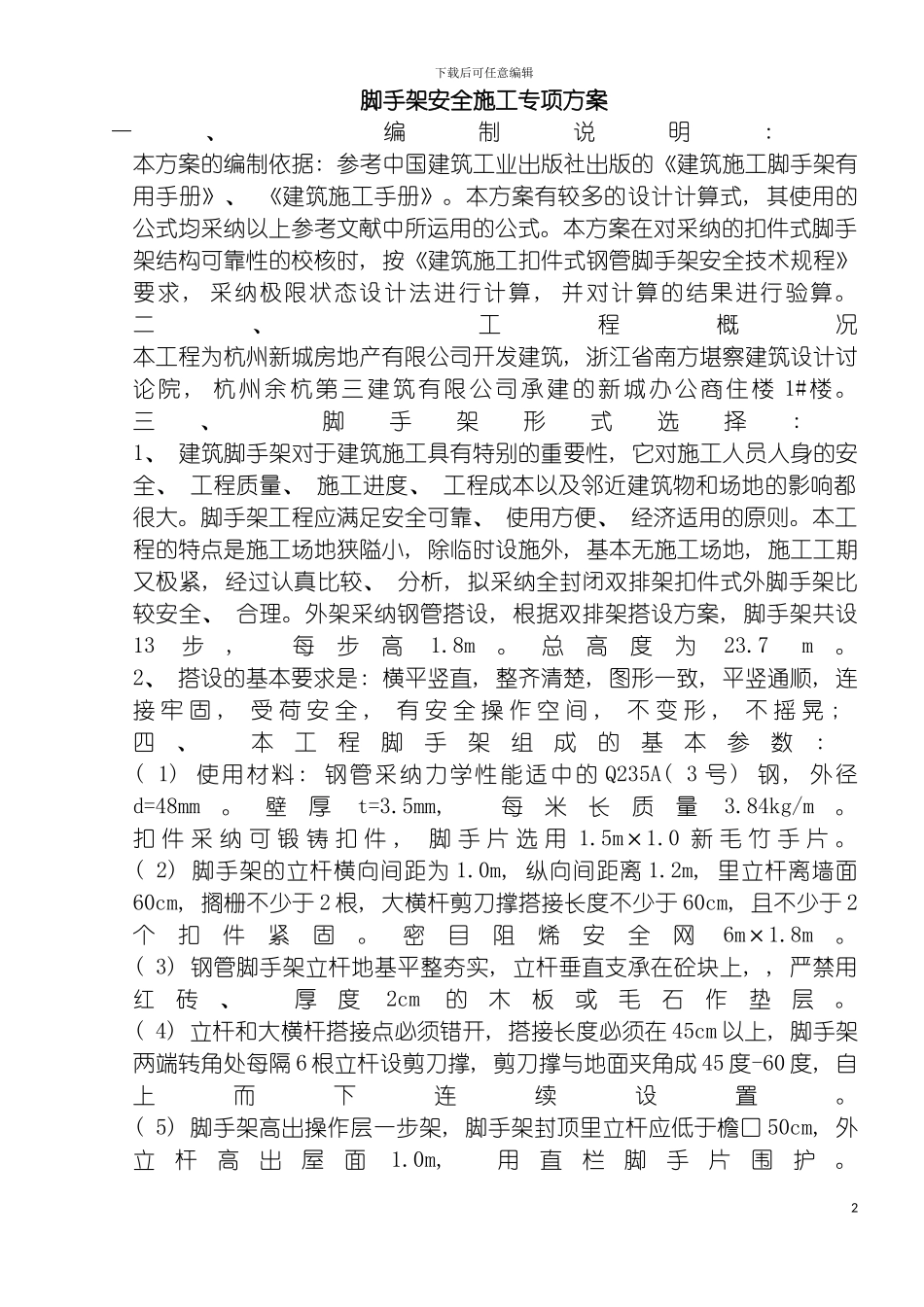

下载后可任意编辑脚手架安全施工专项方案1下载后可任意编辑脚手架安全施工专项方案一、 编制说明: 本方案的编制依据: 参考中国建筑工业出版社出版的《建筑施工脚手架有用手册》、 《建筑施工手册》。本方案有较多的设计计算式, 其使用的公式均采纳以上参考文献中所运用的公式。本方案在对采纳的扣件式脚手架结构可靠性的校核时, 按《建筑施工扣件式钢管脚手架安全技术规程》要求, 采纳极限状态设计法进行计算, 并对计算的结果进行验算。二、 工程概况本工程为杭州新城房地产有限公司开发建筑, 浙江省南方堪察建筑设计讨论院, 杭州余杭第三建筑有限公司承建的新城办公商住楼 1#楼。三、 脚手架形式选择: 1、 建筑脚手架对于建筑施工具有特别的重要性, 它对施工人员人身的安全、 工程质量、 施工进度、 工程成本以及邻近建筑物和场地的影响都很大。脚手架工程应满足安全可靠、 使用方便、 经济适用的原则。本工程的特点是施工场地狭隘小, 除临时设施外, 基本无施工场地, 施工工期又极紧, 经过认真比较、 分析, 拟采纳全封闭双排架扣件式外脚手架比较安全、 合理。外架采纳钢管搭设, 根据双排架搭设方案, 脚手架共设13步, 每步高1.8m。总高度为23.7 m。2、 搭设的基本要求是: 横平竖直, 整齐清楚, 图形一致, 平竖通顺, 连接 牢 固 , 受 荷 安 全 , 有 安 全 操 作 空 间 , 不 变 形 , 不 摇 晃 ; 四、 本工程脚手架组成的基本参数: ( 1) 使用材料: 钢管采纳力学性能适中的 Q235A( 3 号) 钢, 外径d=48mm。壁厚t=3.5mm, 每米长质量3.84kg/m。扣 件 采 纳 可 锻 铸 扣 件 , 脚 手 片 选 用 1.5m×1.0 新 毛 竹 手 片 。( 2) 脚手架的立杆横向间距为 1.0m, 纵向间距离 1.2m, 里立杆离墙面60cm, 搁栅不少于 2 根, 大横杆剪刀撑搭接长度不少于 60cm, 且不少于 2个扣件紧固。密目阻烯安全网6m×1.8m。( 3) 钢管脚手架立杆地基平整夯实, 立杆垂直支承在砼块上, , 严禁用红砖、 厚度2cm的木板或毛石作垫层。( 4) 立杆和大横杆搭接点必须错开, 搭接长度必须在 45cm 以上, 脚手架两端转角处每隔 6 根立杆设剪刀撑, 剪刀撑与地面夹角成 45 度-60 度, 自上而下连续设置。( 5) 脚手架高出操作层一步架, 脚手架封顶里立杆应低于檐口 50cm, 外立杆高出屋面1.0m, 用直栏脚手片围护。2下载后可任意编辑( 6) 脚手架与建筑物拉...
