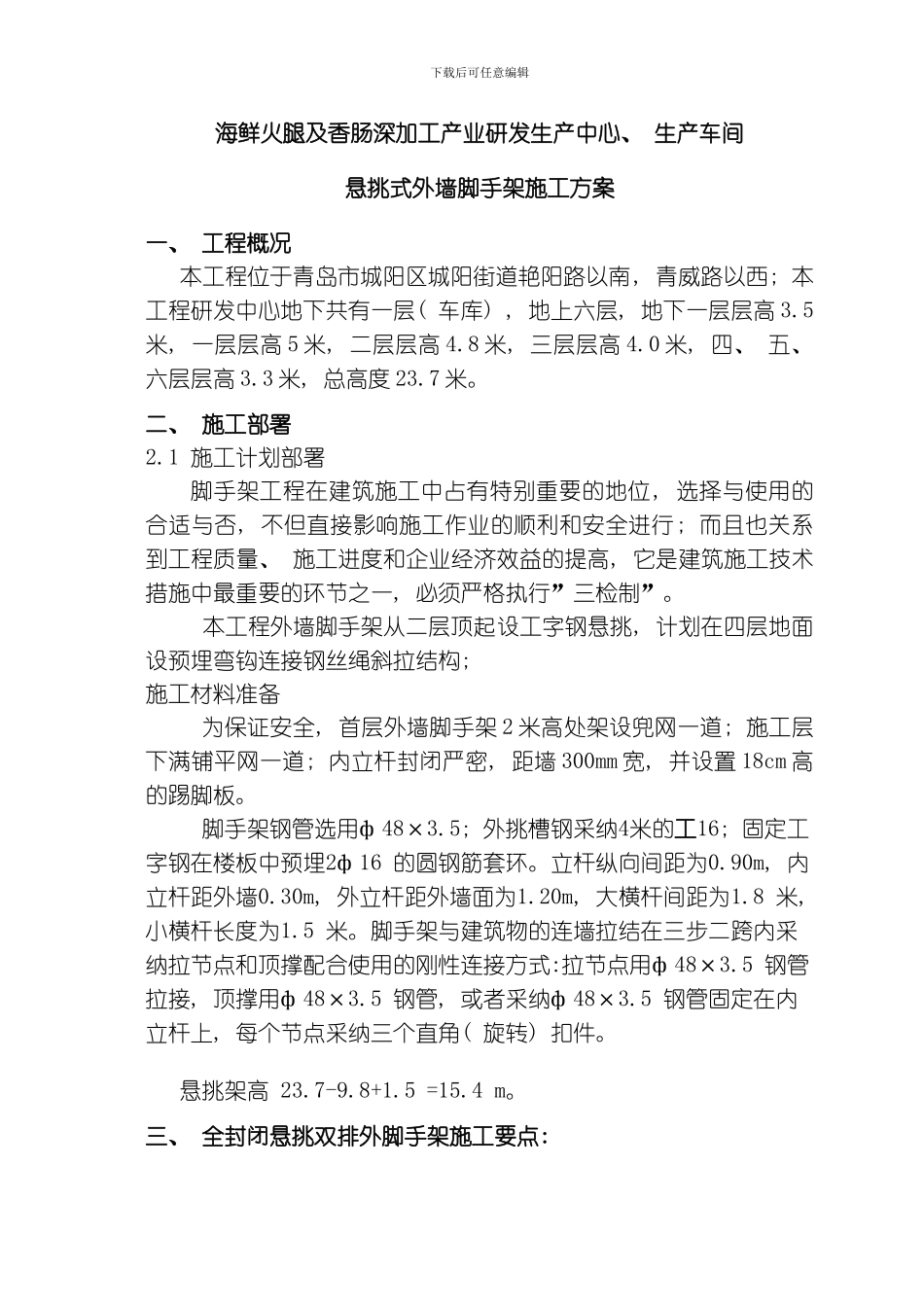

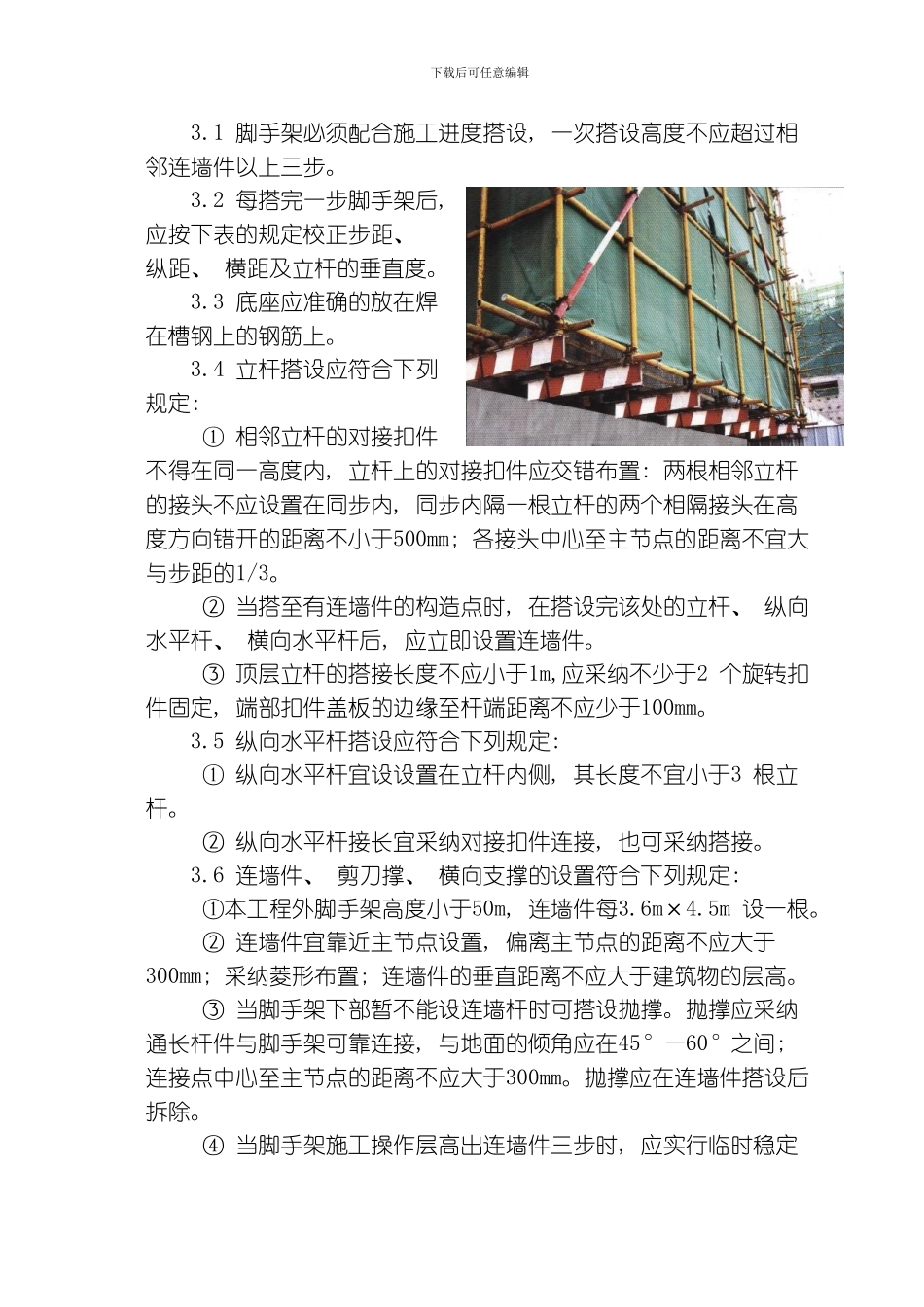

下载后可任意编辑海鲜火腿及香肠深加工产业研发生产中心、 生产车间悬挑式外墙脚手架施工方案一、 工程概况 本工程位于青岛市城阳区城阳街道艳阳路以南, 青威路以西; 本工程研发中心地下共有一层( 车库) , 地上六层, 地下一层层高 3.5米, 一层层高 5 米, 二层层高 4.8 米, 三层层高 4.0 米, 四、 五、 六层层高 3.3 米, 总高度 23.7 米。二、 施工部署2.1 施工计划部署脚手架工程在建筑施工中占有特别重要的地位, 选择与使用的合适与否, 不但直接影响施工作业的顺利和安全进行; 而且也关系到工程质量、 施工进度和企业经济效益的提高, 它是建筑施工技术措施中最重要的环节之一, 必须严格执行”三检制”。 本工程外墙脚手架从二层顶起设工字钢悬挑, 计划在四层地面设预埋弯钩连接钢丝绳斜拉结构; 施工材料准备为保证安全, 首层外墙脚手架 2 米高处架设兜网一道; 施工层下满铺平网一道; 内立杆封闭严密, 距墙 300mm 宽, 并设置 18cm 高的踢脚板。脚手架钢管选用ф48×3.5; 外挑槽钢采纳4米的工16; 固定工字钢在楼板中预埋2ф16 的圆钢筋套环。立杆纵向间距为0.90m, 内立杆距外墙0.30m, 外立杆距外墙面为1.20m, 大横杆间距为1.8 米, 小横杆长度为1.5 米。脚手架与建筑物的连墙拉结在三步二跨内采纳拉节点和顶撑配合使用的刚性连接方式:拉节点用ф48×3.5 钢管拉接, 顶撑用ф48×3.5 钢管, 或者采纳ф48×3.5 钢管固定在内立杆上, 每个节点采纳三个直角( 旋转) 扣件。悬挑架高 23.7-9.8+1.5 =15.4 m。三、 全封闭悬挑双排外脚手架施工要点: 下载后可任意编辑3.1 脚手架必须配合施工进度搭设, 一次搭设高度不应超过相邻连墙件以上三步。3.2 每搭完一步脚手架后,应按下表的规定校正步距、 纵距、 横距及立杆的垂直度。3.3 底座应准确的放在焊在槽钢上的钢筋上。3.4 立杆搭设应符合下列规定: ① 相邻立杆的对接扣件不得在同一高度内, 立杆上的对接扣件应交错布置: 两根相邻立杆的接头不应设置在同步内, 同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm; 各接头中心至主节点的距离不宜大与步距的1/3。② 当搭至有连墙件的构造点时, 在搭设完该处的立杆、 纵向水平杆、 横向水平杆后, 应立即设置连墙件。③ 顶层立杆的搭接长度不应小于1m,应采纳不少于2 个旋转扣件固定, 端部扣件盖板的边缘至杆端距离不应少于100mm。3.5 纵向水平杆搭设应符...
