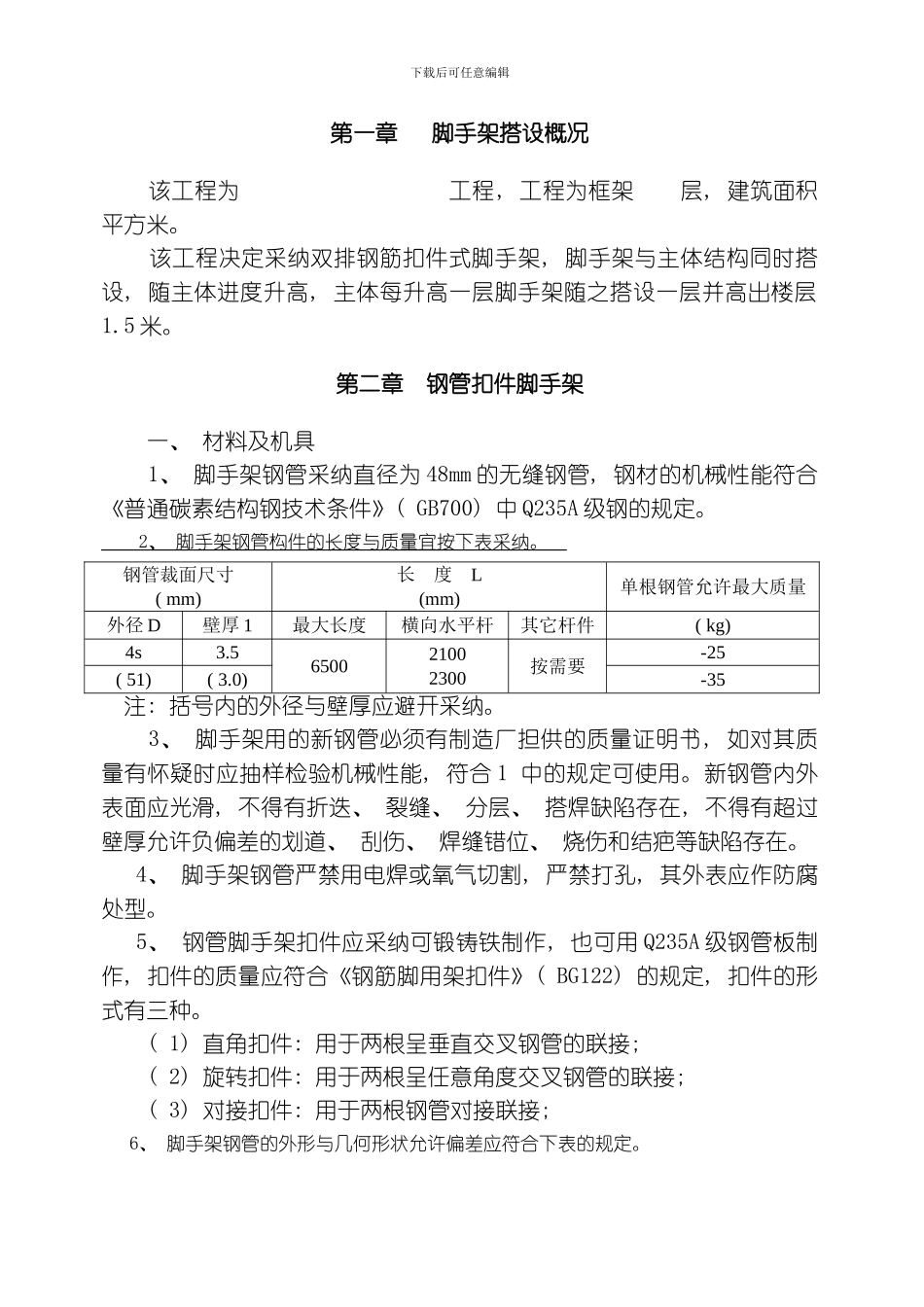

下载后可任意编辑第一章 脚手架搭设概况 该工程为 工程, 工程为框架 层, 建筑面积 平方米。 该工程决定采纳双排钢筋扣件式脚手架, 脚手架与主体结构同时搭设, 随主体进度升高, 主体每升高一层脚手架随之搭设一层并高出楼层1.5 米。第二章 钢管扣件脚手架 一、 材料及机具 1、 脚手架钢管采纳直径为 48mm 的无缝钢管, 钢材的机械性能符合《普通碳素结构钢技术条件》( GB700) 中 Q235A 级钢的规定。 2 、 脚手架钢管构件的长度与质量宜按下表采纳。 钢管裁面尺寸( mm) 长 度 L(mm)单根钢管允许最大质量外径 D壁厚 1最大长度横向水平杆其它杆件( kg) 4s3.5650021002300按需要-25( 51) ( 3.0) -35 注: 括号内的外径与壁厚应避开采纳。 3、 脚手架用的新钢管必须有制造厂担供的质量证明书, 如对其质量有怀疑时应抽样检验机械性能, 符合 1 中的规定可使用。新钢管内外表面应光滑, 不得有折迭、 裂缝、 分层、 搭焊缺陷存在, 不得有超过壁厚允许负偏差的划道、 刮伤、 焊缝错位、 烧伤和结疤等缺陷存在。 4、 脚手架钢管严禁用电焊或氧气切割, 严禁打孔, 其外表应作防腐处型。 5、 钢管脚手架扣件应采纳可锻铸铁制作, 也可用 Q235A 级钢管板制作, 扣件的质量应符合《钢筋脚用架扣件》( BG122) 的规定, 扣件的形式有三种。 ( 1) 直角扣件: 用于两根呈垂直交叉钢管的联接; ( 2) 旋转扣件: 用于两根呈任意角度交叉钢管的联接; ( 3) 对接扣件: 用于两根钢管对接联接; 6、 脚手架钢管的外形与几何形状允许偏差应符合下表的规定。 下载后可任意编辑项 目允许偏差检查方法钢管尺寸的偏差钢管外径 48-0.50用游标卡尺检查钢管壁厚 3.5-0.50钢管两端端面切余的偏差1.7用塞尺检查钢管表面锈蚀的深度≤0.50用游标卡尺检查钢管弯曲的偏差钢管端部的弯曲L≤1.5m≤5用尺量检查立柱钢管弯曲3m＜L≤4m4m＜L≤8.5m≤12≤20栏杆/支撑体系钢管弯曲≤307、 脚手架底可用可锻铸铁制作, 也可用 Q235A 级制作, 后种方法一般用 8 厚, 边长 150-200 的钢板作底板, 其上焊 150 高的钢管。脚手架底座用承受脚手架立柱传递下来的荷载, 底座的质量应符合《钢管脚手扣件》( JGJ22) 的规定。 8、 新扣件和底座均应有出厂合格证, 并应与钢管规格配套使用, 对其质量应抽样检验, 检验合格的扣件和底座均应涂油漆防腐。 9、 对重复使用的扣件应及时检查, 有裂缝、 变形的扣...
