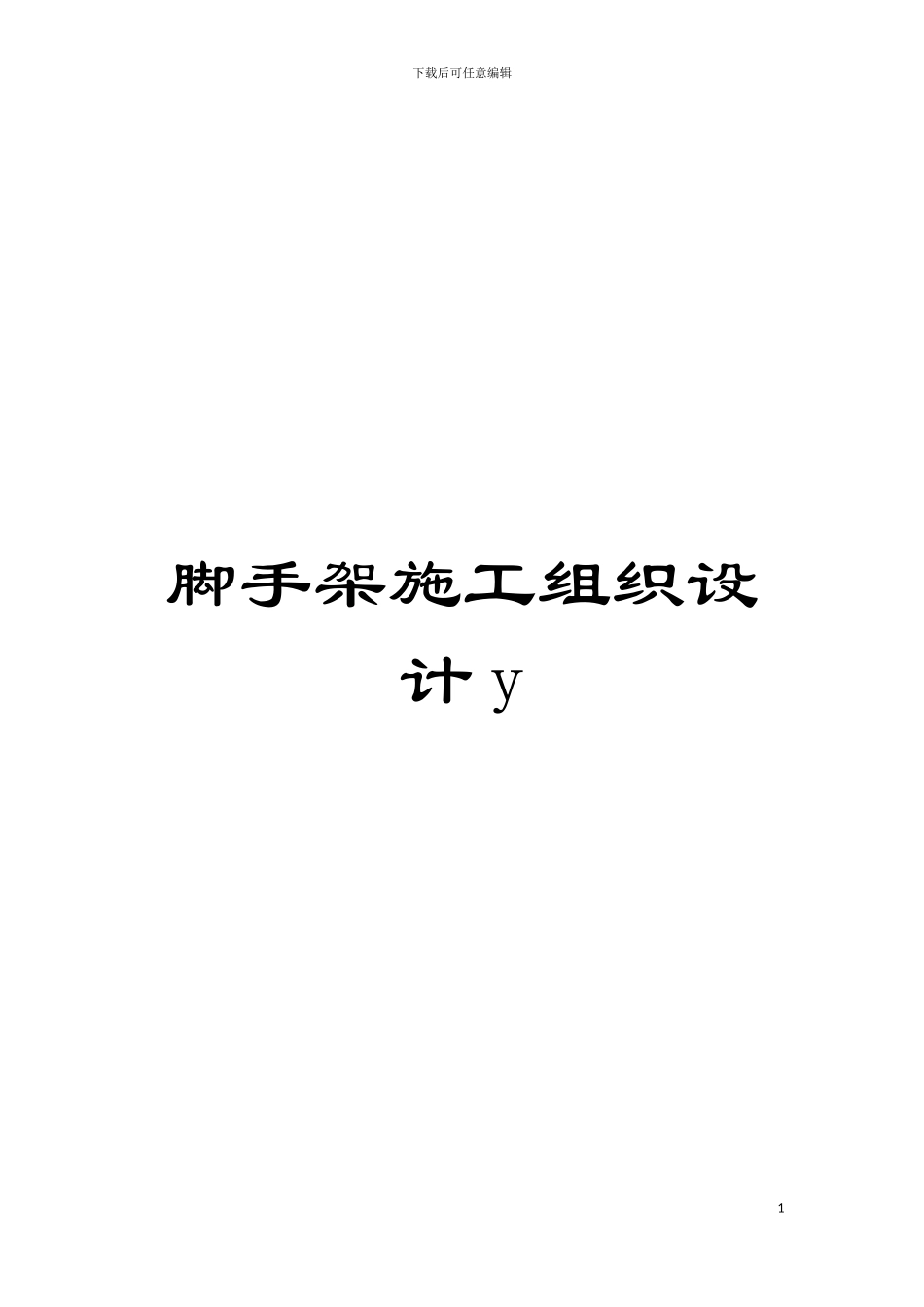

脚手架施工组织设计y模板VIP专享

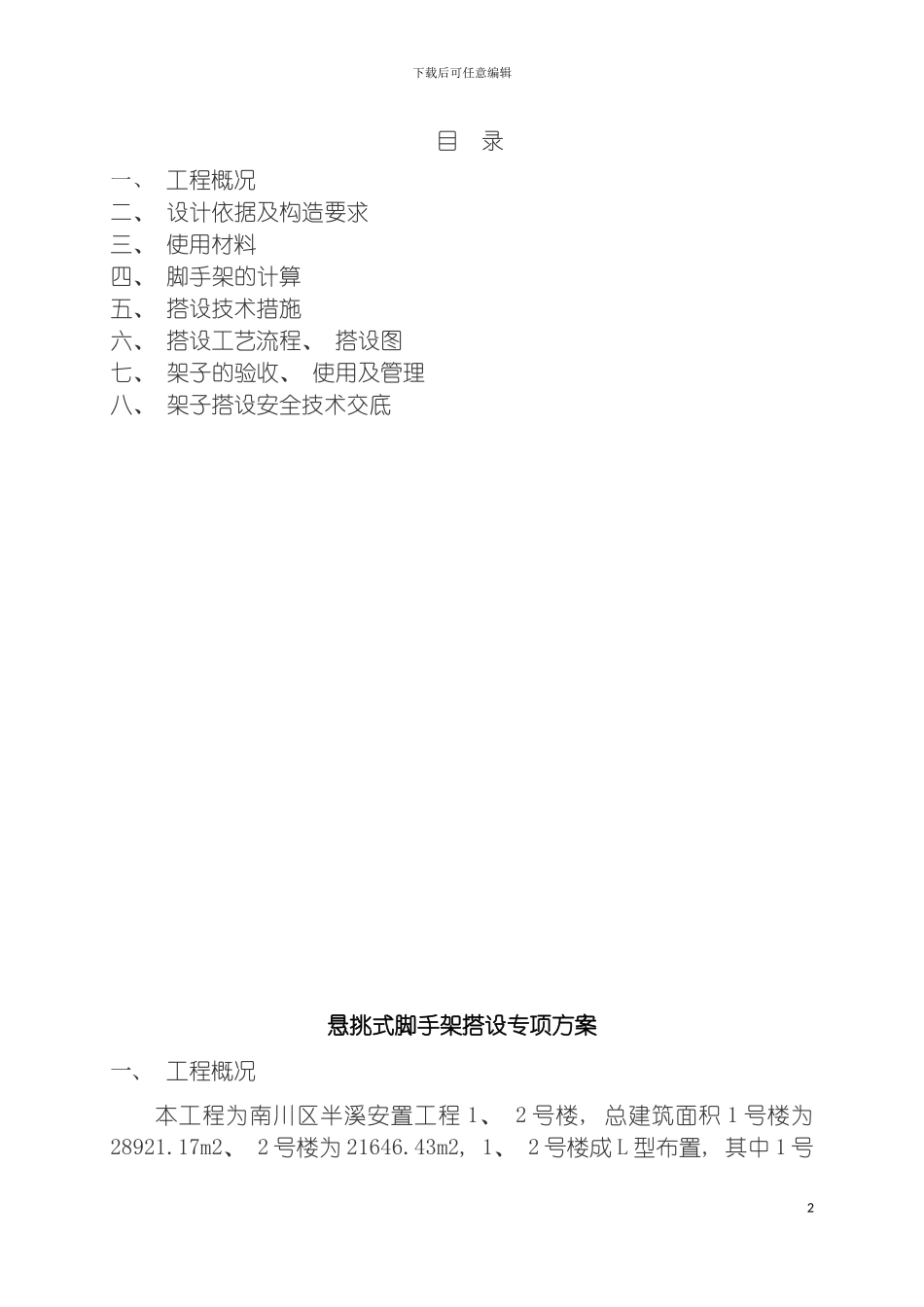

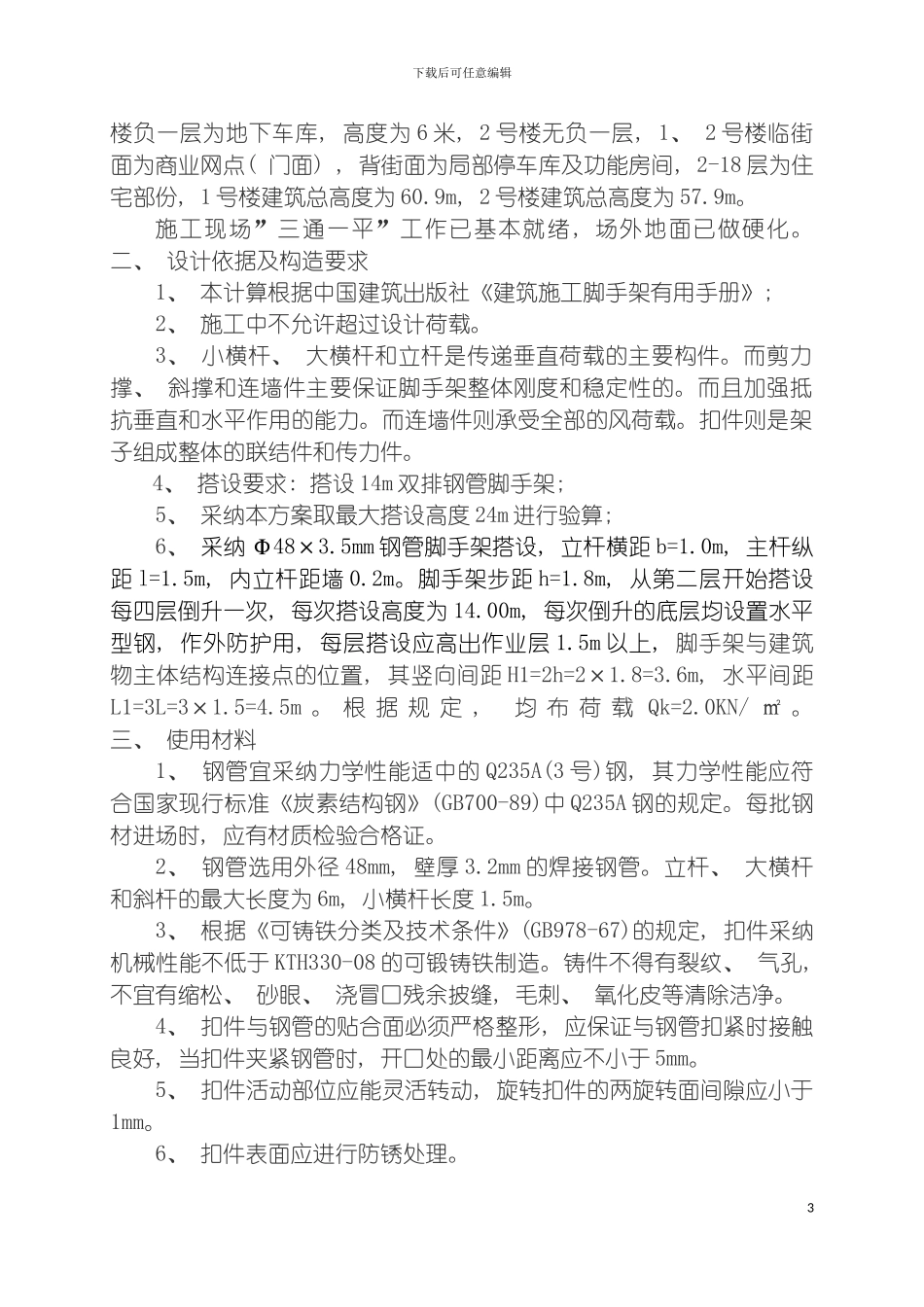

下载后可任意编辑脚手架施工组织设计 y1下载后可任意编辑目 录一、 工程概况 二、 设计依据及构造要求三、 使用材料四、 脚手架的计算五、 搭设技术措施六、 搭设工艺流程、 搭设图 七、 架子的验收、 使用及管理 八、 架子搭设安全技术交底 悬挑式脚手架搭设专项方案一、 工程概况本工程为南川区半溪安置工程 1、 2 号楼, 总建筑面积 1 号楼为28921.17m2、 2 号楼为 21646.43m2, 1、 2 号楼成 L 型布置, 其中 1 号2下载后可任意编辑楼负一层为地下车库, 高度为 6 米, 2 号楼无负一层, 1、 2 号楼临街面为商业网点( 门面) , 背街面为局部停车库及功能房间, 2-18 层为住宅部份, 1 号楼建筑总高度为 60.9m, 2 号楼建筑总高度为 57.9m。施工现场”三通一平”工作已基本就绪, 场外地面已做硬化。二、 设计依据及构造要求1、 本计算根据中国建筑出版社《建筑施工脚手架有用手册》; 2、 施工中不允许超过设计荷载。3、 小横杆、 大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、 斜撑和连墙件主要保证脚手架整体刚度和稳定性的。而且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、 搭设要求: 搭设 14m 双排钢管脚手架; 5、 采纳本方案取最大搭设高度 24m 进行验算; 6、 采纳 Φ48×3.5mm 钢管脚手架搭设, 立杆横距 b=1.0m, 主杆纵距 l=1.5m, 内立杆距墙 0.2m。脚手架步距 h=1.8m, 从第二层开始搭设每四层倒升一次, 每次搭设高度为 14.00m, 每次倒升的底层均设置水平型钢, 作外防护用, 每层搭设应高出作业层 1.5m 以上, 脚手架与建筑物主体结构连接点的位置, 其竖向间距 H1=2h=2×1.8=3.6m, 水平间距L1=3L=3×1.5=4.5m 。 根 据 规 定 , 均 布 荷 载 Qk=2.0KN/ ㎡ 。三、 使用材料1、 钢管宜采纳力学性能适中的 Q235A(3 号)钢, 其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中 Q235A 钢的规定。每批钢材进场时, 应有材质检验合格证。2、 钢管选用外径 48mm, 壁厚 3.2mm 的焊接钢管。立杆、 大横杆和斜杆的最大长度为 6m, 小横杆长度 1.5m。3、 根据《可铸铁分类及技术条件》(GB978-67)的规定, 扣件采纳机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、 气孔, 不宜有缩松、 砂眼、 浇冒口残余披缝, 毛刺、 氧化皮等清除洁净。4、 ...
