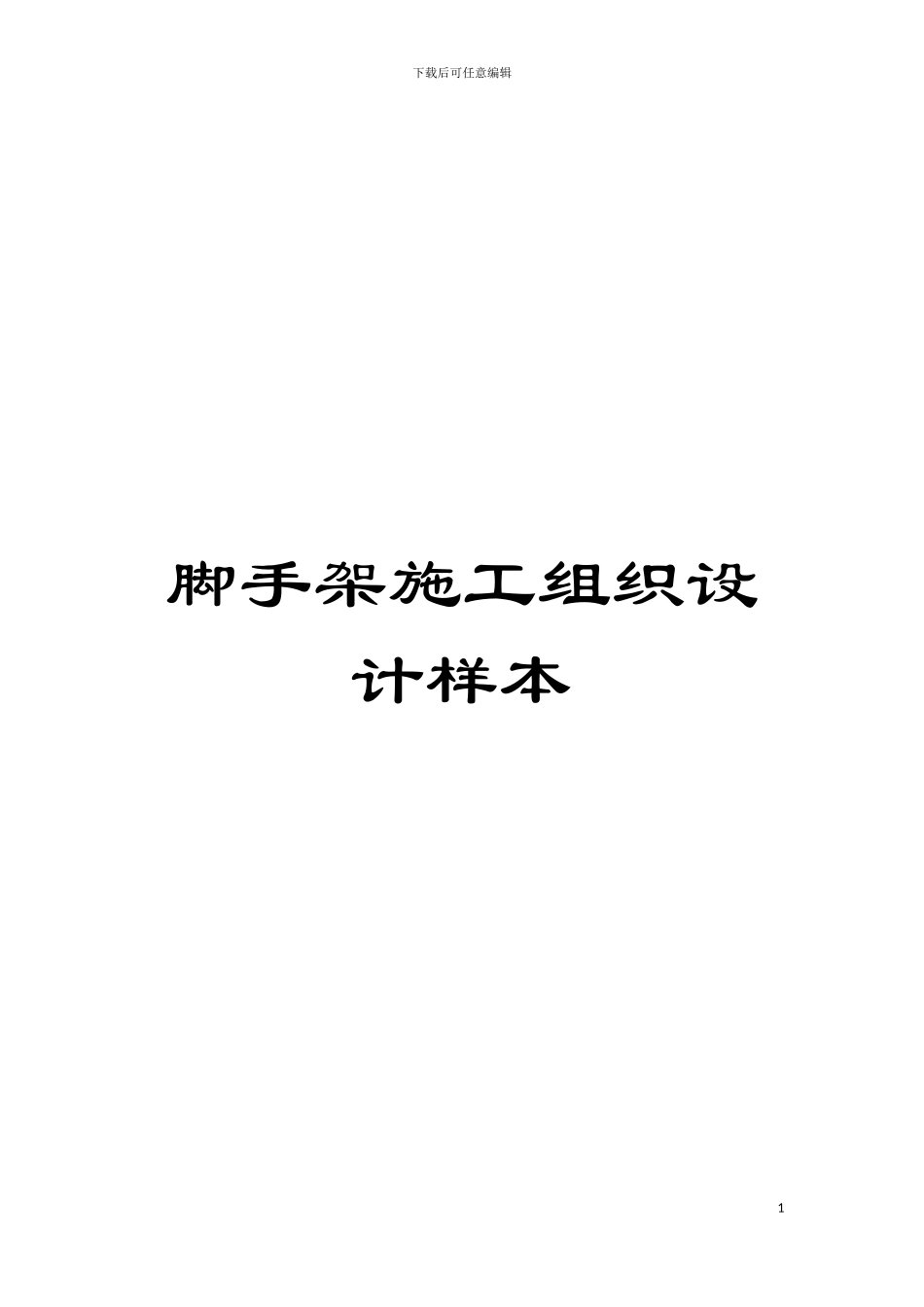

脚手架施工组织设计样本模板VIP专享

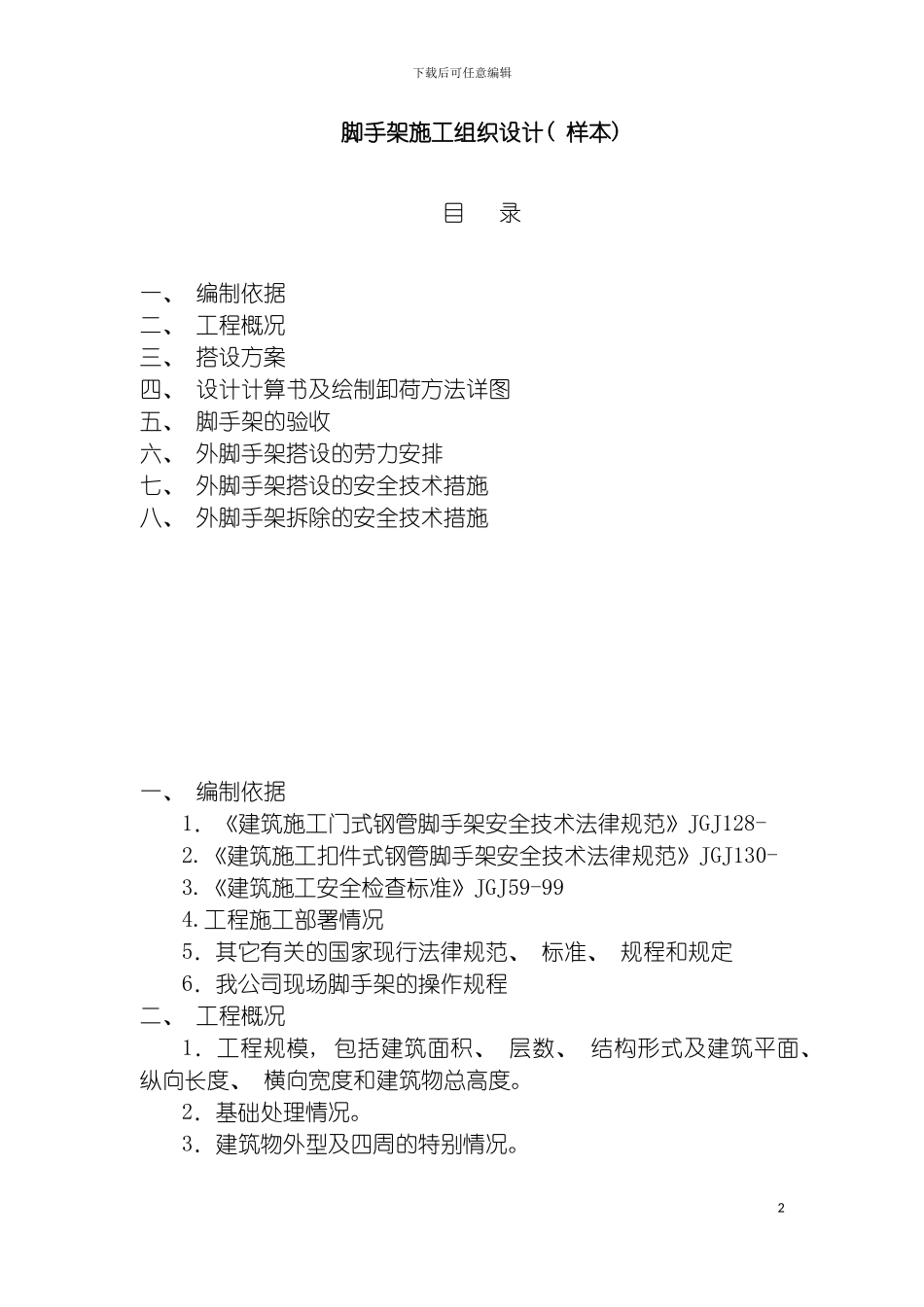

下载后可任意编辑脚手架施工组织设计样本1下载后可任意编辑脚手架施工组织设计( 样本) 目 录一、 编制依据二、 工程概况三、 搭设方案四、 设计计算书及绘制卸荷方法详图五、 脚手架的验收六、 外脚手架搭设的劳力安排七、 外脚手架搭设的安全技术措施八、 外脚手架拆除的安全技术措施一、 编制依据1．《建筑施工门式钢管脚手架安全技术法律规范》JGJ128- 2.《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 3.《建筑施工安全检查标准》JGJ59-994.工程施工部署情况5．其它有关的国家现行法律规范、 标准、 规程和规定6．我公司现场脚手架的操作规程二、 工程概况1．工程规模, 包括建筑面积、 层数、 结构形式及建筑平面、 纵向长度、 横向宽度和建筑物总高度。2．基础处理情况。3．建筑物外型及四周的特别情况。2下载后可任意编辑三、 搭设方案 1.材料及规格选择根据 JGJ59-99 标准要求, 结合当地具体情况, 建筑高度 25m 以下者允许用竹外脚手架, 但应逐步淘汰。25m 以上要用钢管外脚手架, 钢管尺寸为 Φ48×3.5mm, 并使用钢扣件, 立杆、 斜杆、 大横杆有效部分的小头直径不小于 7.5cm, 小横杆有效部分直径不小于 9cm。2．搭设尺寸( 1) 搭设总高度: 要求外架超出建筑物总高度 1.8m, 里排立杆低于檐口 0.5m。 ( 2) 搭设要求: 双排搭设, 全封闭式安全立网( 1.8×6m) 封闭防护。( 3) 构造要求: ① 立杆: 排距 0.8m, 柱距 1.8m,步距 1.8m; 连墙杆间距竖直3.6m、 水平 5.4m( 即二点三跨) ; 里排立杆距建筑物 0.2m; 竹立杆搭设长度 1.8m,用塑料绳或 8 号铅丝绑扎三道, 立杆有效长度为 4m; 钢立杆采纳对接, 且接头交错布置, 高度方向错开 500mm 以上, 相邻接头不应在同步同跨内; 竹立杆应埋入地下 30～50cm, 底部夯实填以砖石, 如遇松土或无法挖坑者, 应设置纵横方向扫地杆; 钢立杆应设置底座及垫木, 并设置纵横方向扫地杆, 连接于立杆上, 离底座 30cm左右; 立杆垂直偏差: 架高 30m 以下时, 不大于架高的 1/200; 30m 以上按 1/400--1/600 控制, 全高不得大于 100mm。② 大横杆: 大横杆间距控制在 2×0.9m, 即步距为 1.8m, 以便立网挂设, 大横杆置于立杆里面, 每侧外伸长度不应小于 100mm,但不大于 200mm。竹架搭接长度不少于 1.5m, 且保证大小头搭接, 小头放在大头上面, 接头要上下里外错开。③ 小横杆: 小横杆帮在大横杆...
