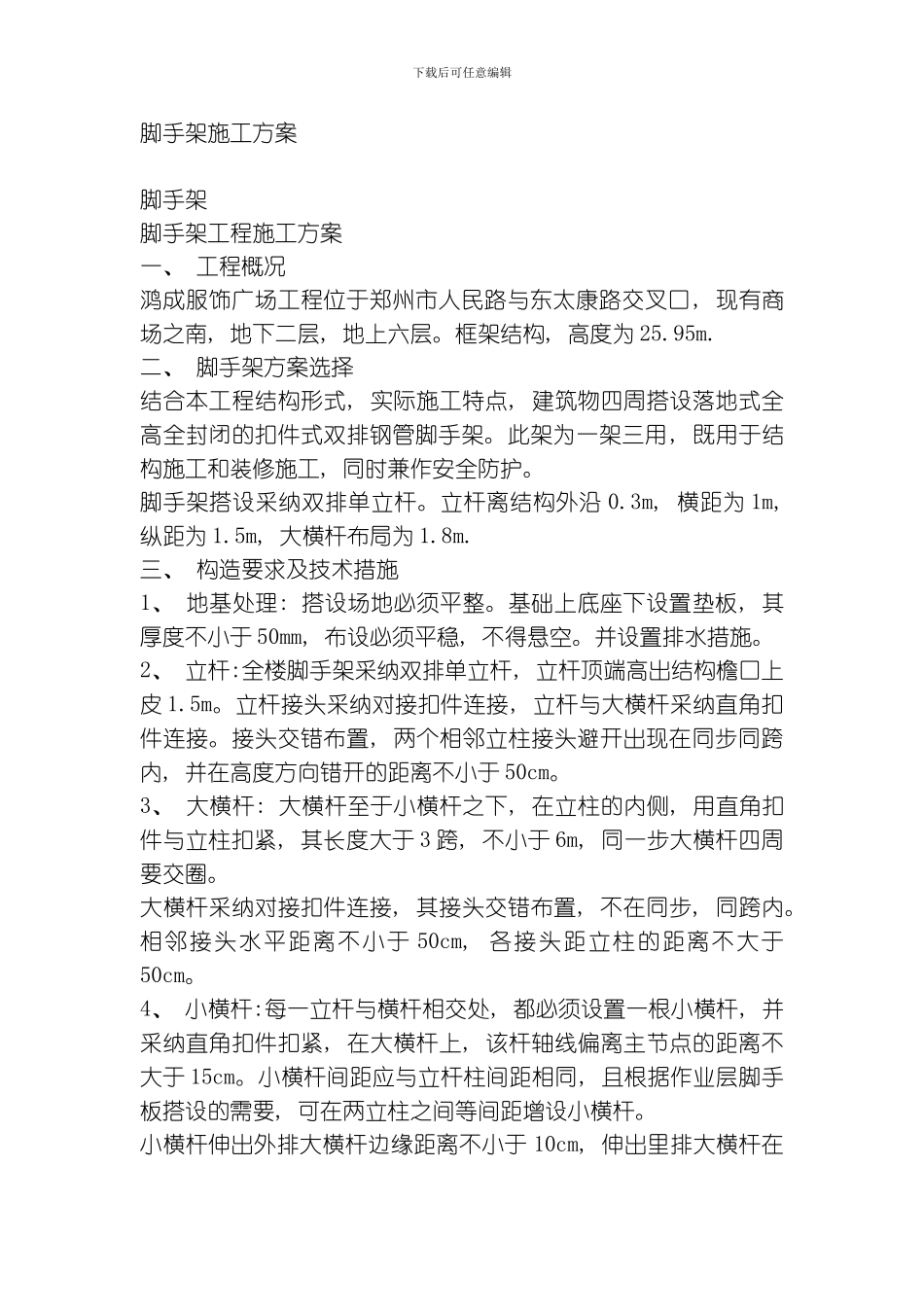

下载后可任意编辑脚手架施工方案 脚手架脚手架工程施工方案一、 工程概况鸿成服饰广场工程位于郑州市人民路与东太康路交叉口, 现有商场之南, 地下二层, 地上六层。框架结构, 高度为 25.95m.二、 脚手架方案选择结合本工程结构形式, 实际施工特点, 建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。此架为一架三用, 既用于结构施工和装修施工, 同时兼作安全防护。脚手架搭设采纳双排单立杆。立杆离结构外沿 0.3m, 横距为 1m, 纵距为 1.5m, 大横杆布局为 1.8m.三、 构造要求及技术措施1、 地基处理: 搭设场地必须平整。基础上底座下设置垫板, 其厚度不小于 50mm, 布设必须平稳, 不得悬空。并设置排水措施。2、 立杆:全楼脚手架采纳双排单立杆, 立杆顶端高出结构檐口上皮 1.5m。立杆接头采纳对接扣件连接, 立杆与大横杆采纳直角扣件连接。接头交错布置, 两个相邻立柱接头避开出现在同步同跨内, 并在高度方向错开的距离不小于 50cm。3、 大横杆: 大横杆至于小横杆之下, 在立柱的内侧, 用直角扣件与立柱扣紧, 其长度大于 3 跨, 不小于 6m, 同一步大横杆四周要交圈。大横杆采纳对接扣件连接, 其接头交错布置, 不在同步, 同跨内。相邻接头水平距离不小于 50cm, 各接头距立柱的距离不大于50cm。4、 小横杆:每一立杆与横杆相交处, 都必须设置一根小横杆, 并采纳直角扣件扣紧, 在大横杆上, 该杆轴线偏离主节点的距离不大于 15cm。小横杆间距应与立杆柱间距相同, 且根据作业层脚手板搭设的需要, 可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于 10cm, 伸出里排大横杆在下载后可任意编辑立柱处相向布置。5、 纵横向扫地杆: 纵向扫地杆采纳直角扣件固定在距底座下皮20cm 处的立柱上, 横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、 剪力撑: 本脚手架采纳剪力撑与横向斜撑相结合的方式, 随立柱纵横向水平杆同步搭设, 用通长剪力撑沿架高连续布置。剪力撑每 6 步 4 跨设置一道, 斜杆与地面的夹角在 45-60°之间。斜杆相交点处于同一条直线上, 并沿架高连续布置。剪力撑的一根斜杆扣在立柱上, 另一根斜杆扣在小横杆伸出的端头上, 两端分别用旋转扣件固定, 在其中间增加 2-4 个扣接点。所有固定点距主节点距离不打于 15cm。最下部的斜杆与立杆的连接点距地面的高度控制在 30cm 内。剪刀撑的杆件连接采纳搭接, 其搭接长度不小于 100...
