船体装配工艺规范模板

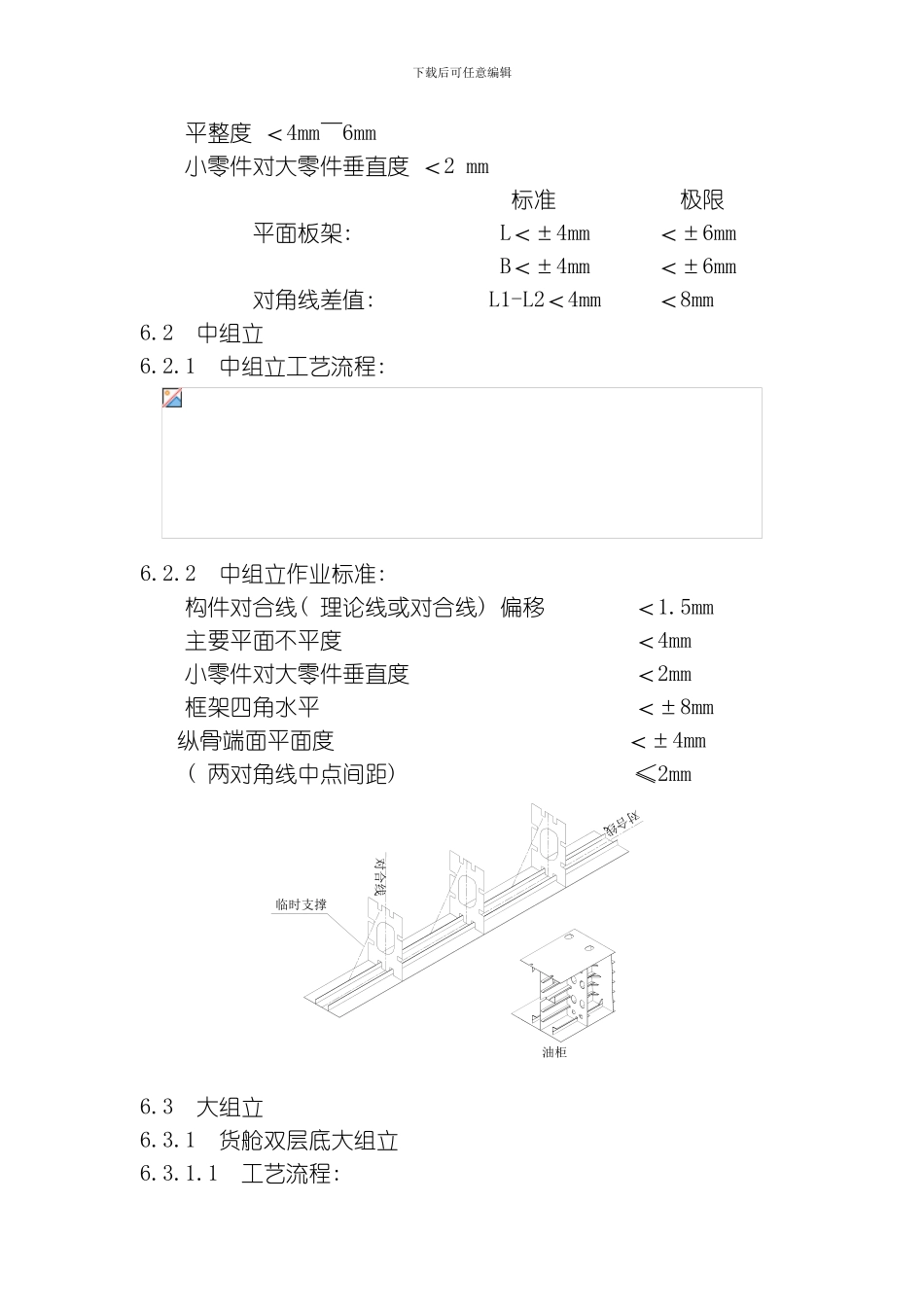

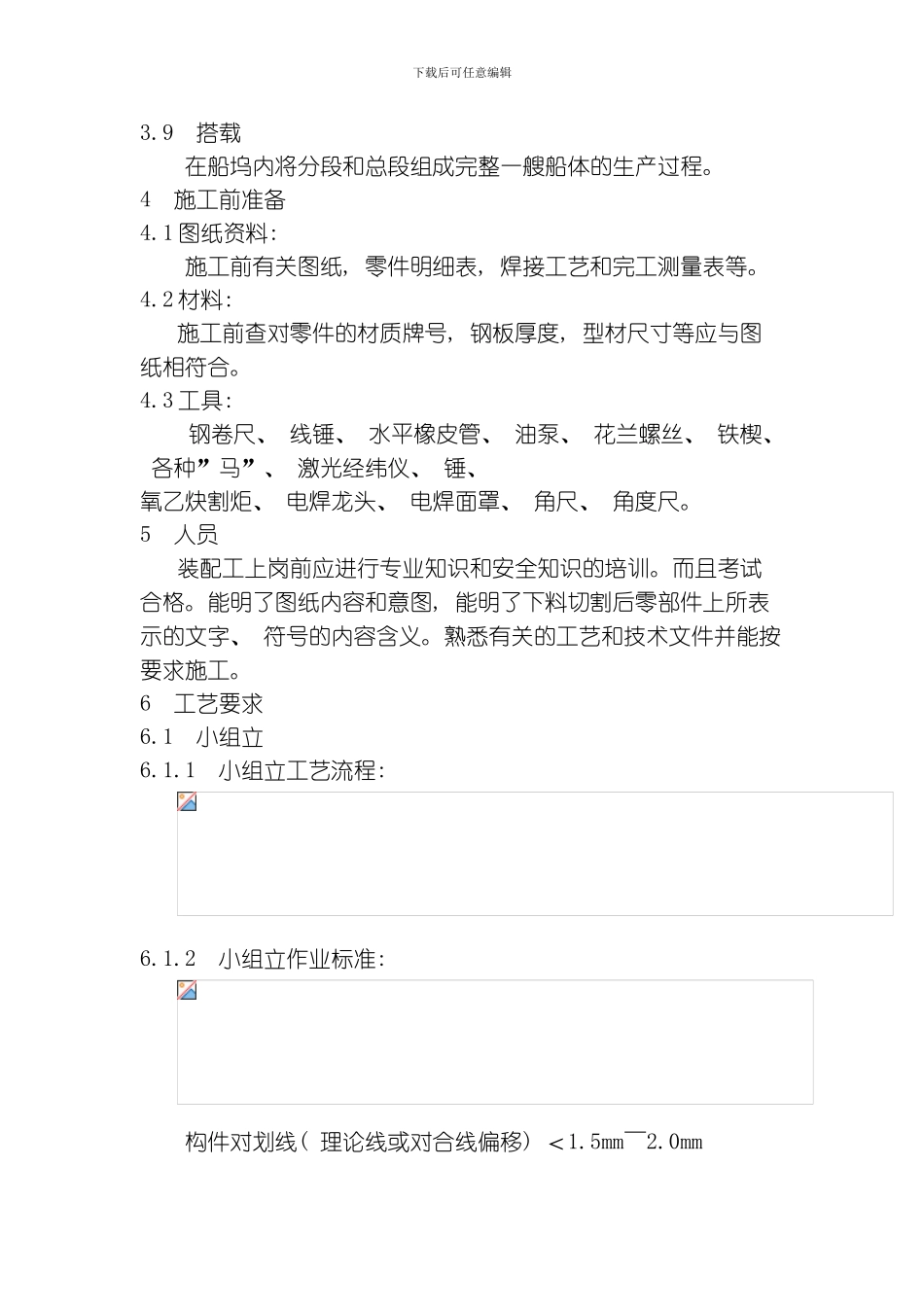

下载后可任意编辑船体装配工艺法律规范前言1 范围本法律规范规定了钢质船体建造的施工前准备、 人员、 工艺要求和工艺流程。本法律规范适用于散货船、 油轮、 集装箱船、 储油船的船体钢结构的建造, 其它船舶可参考执行。2 法律规范性引用文件Q/T.Z.M.D.60-001.2- 船舶建造质量标准 建造精度3 术语和定义下列术语和定义适用于本法律规范。3.1 零件单个的钢板或型材。 如: 肋板、 纵骨等。3.2 部件两个或两个以上零件装焊成的组合件。如: 带扶强材的肋板、 带扶强材的平面舱壁。3.3 分段整个船体结构为了制造方便而分解成的若干个平面或立体的块。而这些块又能组成一个完整的船体, 这些块就叫分段。3.4 总段将几个相邻分段组成一个较大的块, 该较大块称总段。如: 上层建筑总段。3.5 小组立将两个或两个以上零件组成的部件的生产过程。如: 拼 T 型材、 肋板上装扶强材和开孔加强筋等。3.6 中组立将部件和部件加零件组成一个较大组合件的生产过程。如: 拼装成油柜等。3.7 大组立将零件和部件组成分段的生产过程。3.8 总组将几个相邻分段组成一个总段的生产过程。下载后可任意编辑3.9 搭载在船坞内将分段和总段组成完整一艘船体的生产过程。4 施工前准备4.1 图纸资料: 施工前有关图纸, 零件明细表, 焊接工艺和完工测量表等。4.2 材料: 施工前查对零件的材质牌号, 钢板厚度, 型材尺寸等应与图纸相符合。4.3 工具: 钢卷尺、 线锤、 水平橡皮管、 油泵、 花兰螺丝、 铁楔、 各种”马”、 激光经纬仪、 锤、 氧乙炔割炬、 电焊龙头、 电焊面罩、 角尺、 角度尺。5 人员装配工上岗前应进行专业知识和安全知识的培训。而且考试合格。能明了图纸内容和意图, 能明了下料切割后零部件上所表示的文字、 符号的内容含义。熟悉有关的工艺和技术文件并能按要求施工。6 工艺要求6.1 小组立6.1.1 小组立工艺流程: 6.1.2 小组立作业标准: 构件对划线( 理论线或对合线偏移) ＜1.5mm～2.0mm下载后可任意编辑平整度 ＜4mm～6mm小零件对大零件垂直度 ＜2 mm 标准 极限平面板架: L＜±4mm ＜±6mm B＜±4mm ＜±6mm对角线差值: L1-L2＜4mm ＜8mm6.2 中组立6.2.1 中组立工艺流程: 6.2.2 中组立作业标准: 构件对合线( 理论线或对合线) 偏移 ＜1.5mm主要平面不平度 ＜4mm小零件对大零件垂直度 ＜2mm框架四角水平 ＜±8mm纵骨端面平面度 ＜±4mm( 两对角线中点间距) ≤2mm对合线...
