西山隧道仰拱施工方案模板

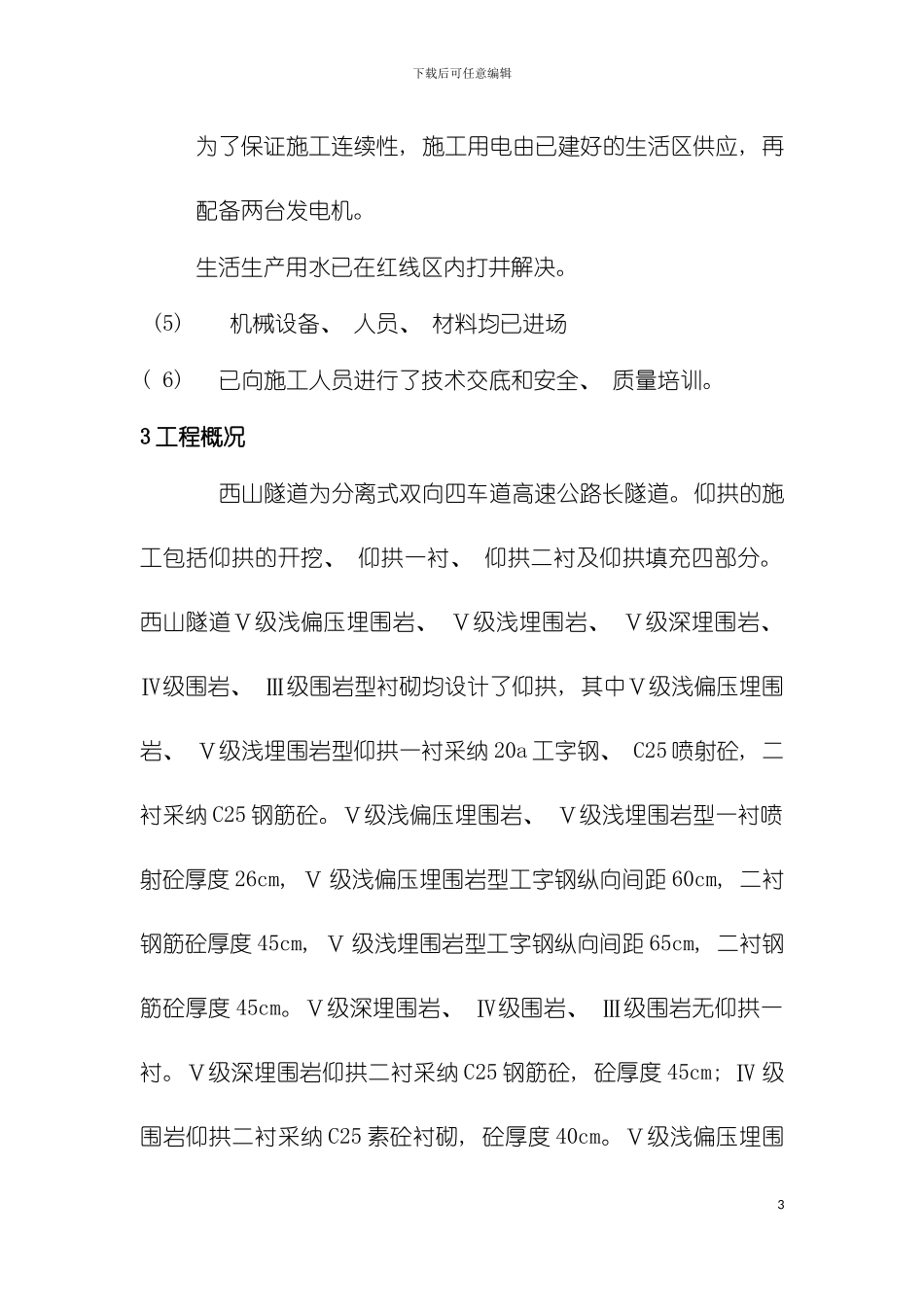

下载后可任意编辑西山隧道仰拱施工方案1下载后可任意编辑西山隧道仰拱施工方案1 编制依据（1）新建承秦高速公路秦皇岛第 8 标段招标文件, 西山隧道施工设计图（2）现行公路钢筋混凝土工程质量检验评定标准, 《公路隧道施工技术法律规范》( JTG F60— ) 和《公路工程检验评定标准》( 土建工程) ( JTG F80/1— ) .（3）施工现场的实际调查情况及我单位的现有施工管理水平, 施工机械设备及以往类似工程的施工经验。2 施工准备工作（1）对施工图进行仔细的会审, 全方位的了解各部位的尺寸与标高。（2）生产与生活临时建设设施已施工完毕。（3）场地平整及临时道路为了保证正常施工, 所有工作场地及住房均已准备好, 临时道路采纳现有临时便道。（4）供水、 供电2下载后可任意编辑为了保证施工连续性, 施工用电由已建好的生活区供应, 再配备两台发电机。生活生产用水已在红线区内打井解决。(5) 机械设备、 人员、 材料均已进场( 6) 已向施工人员进行了技术交底和安全、 质量培训。3 工程概况西山隧道为分离式双向四车道高速公路长隧道。仰拱的施工包括仰拱的开挖、 仰拱一衬、 仰拱二衬及仰拱填充四部分。西山隧道Ⅴ级浅偏压埋围岩、 Ⅴ级浅埋围岩、 Ⅴ级深埋围岩、 Ⅳ级围岩、 Ⅲ级围岩型衬砌均设计了仰拱, 其中Ⅴ级浅偏压埋围岩、 Ⅴ级浅埋围岩型仰拱一衬采纳 20a 工字钢、 C25 喷射砼, 二衬采纳 C25 钢筋砼。Ⅴ级浅偏压埋围岩、 Ⅴ级浅埋围岩型一衬喷射砼厚度 26cm, Ⅴ 级浅偏压埋围岩型工字钢纵向间距 60cm, 二衬钢筋砼厚度 45cm, Ⅴ 级浅埋围岩型工字钢纵向间距 65cm, 二衬钢筋砼厚度 45cm。Ⅴ级深埋围岩、 Ⅳ级围岩、 Ⅲ级围岩无仰拱一衬。Ⅴ级深埋围岩仰拱二衬采纳 C25 钢筋砼, 砼厚度 45cm; Ⅳ 级围岩仰拱二衬采纳 C25 素砼衬砌, 砼厚度 40cm。Ⅴ级浅偏压埋围3下载后可任意编辑岩、 Ⅴ级浅埋围岩、 Ⅴ级深埋围岩、 Ⅳ级围岩仰拱填充均采纳C15 片石混凝土。4 工程施工技术（一）施工顺序安排根据现场实际要求将采纳半幅施工半幅通车, 仰拱施工应视围岩类别、 地形情况及隧道埋置深度的不同分别作不同的工序安排: 1 对于洞口偏压地段Ⅴ级浅偏压埋围岩, 为了保证隧道的施工安全, 应在隧道仰拱开挖一段( 20m) 后, 立即作仰拱的一衬、 二衬、 尽早与洞身一衬拱圈衬砌闭合成环, 并做好仰拱的填充工作; 2 洞口 20m 后面的工序为了保证上断面各道工序的施工...
