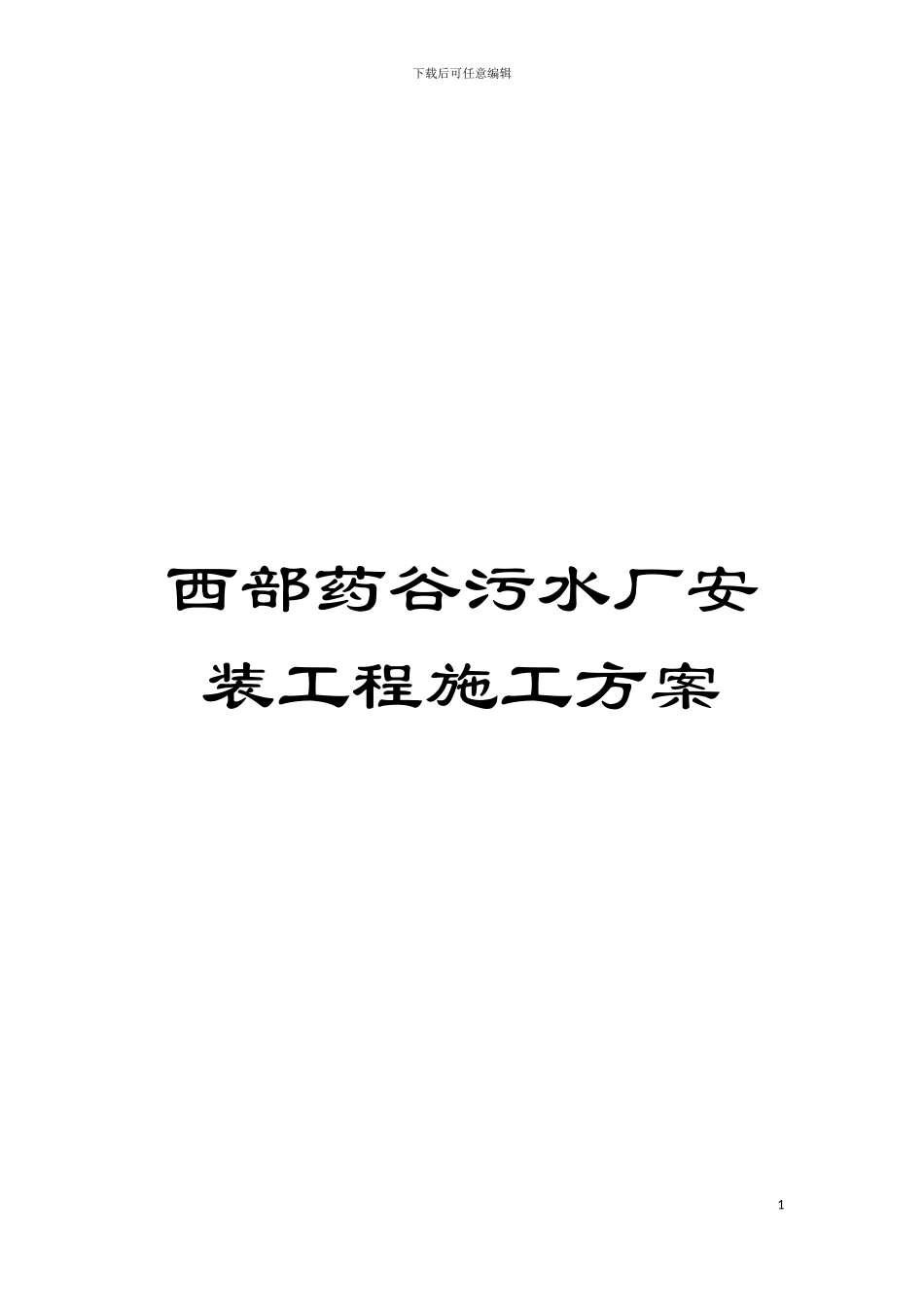

西部药谷污水厂安装工程施工方案模板VIP专享

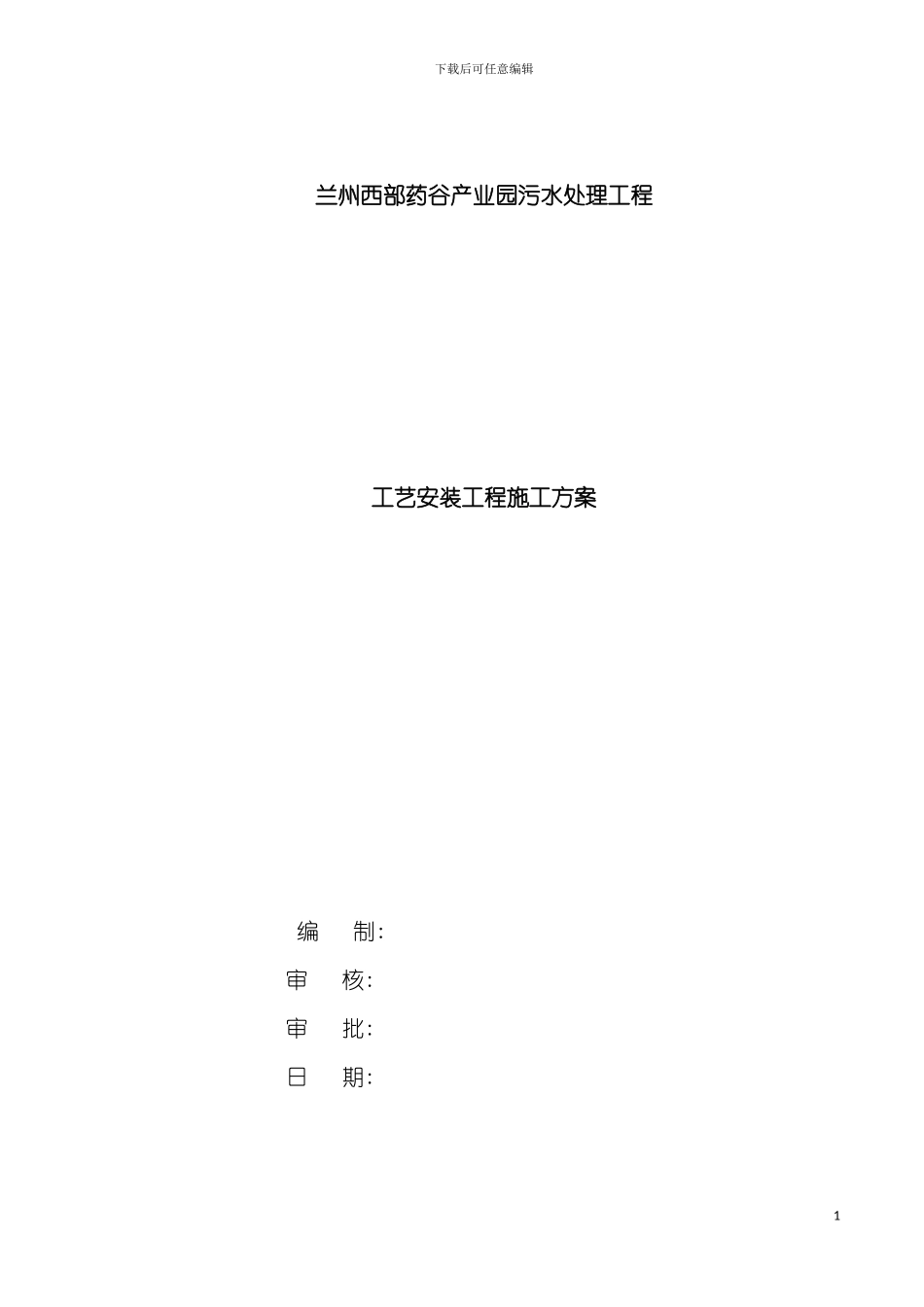

下载后可任意编辑西部药谷污水厂安装工程施工方案1下载后可任意编辑兰州西部药谷产业园污水处理工程工艺安装工程施工方案 编 制: 审 核: 审 批: 日 期: 1下载后可任意编辑 甘肃第一安装工程有限公司兰州西部药谷产业园污水处理工程项目部目录2下载后可任意编辑一、工程概述1.1 工程概况兰州西部药谷产业园污水处理厂位于兰州西部药谷产业园西区生产配套区, 经十五路支路以西、 北快速路以北的交汇处, 污水处理厂占地3下载后可任意编辑42.9 亩。兰州西部药谷产业园污水处理厂共由 23 个单体, 主要构筑物见表 1-1工程主要构( 建) 筑物规模及特征一览表 表 1-1序号构筑物名称规格尺寸室外地面绝对标高( m) 结构形式基 础 埋 深( m) 1粗格栅及废水调节池池体L×B×H=29.2×14.4×5.0m1974.35钢砼6.5～8.5外围护60.0m2框架2废水预处理车间池体L×B×H=7.0×8.1×3.00m1974.25钢砼2.0外围护305.50m2框架3加热池及废水提升泵房L×B×H=11.6×9.3×6.70m1974.25钢砼1.954UASB 反应器Φ=13.8m 1974.10成套设备0.25生活污水预处理间402.99m2 5.1粗格栅及提升泵房池体L×B×H=10.4×5.7×4.70m1973.85钢砼4.6～6.915.2细格栅及旋流沉砂池池体L×B×H=7.3×8.1×7.30m1973.85框架+钢砼2.06均质池L×B×H =12X13.2X6.8m1974.10钢砼2.457CASS 反应池L×B×H=45.2×24.4×6.7m1974.10钢砼2.58臭氧预氧化池L×B×H =10.8X11.9X5.6m1974.35钢砼4.59曝气生物滤池池体L×B×H=38.3×13.0×7.30m1974.45钢砼5.75外围护261.23m2框架10滤布滤池池体L×B×H=10.0×6.5×3.30m1974.45钢砼2.7外围护146.88m2框架11接触池LXBXH=13.6X8.8X5.2m1974.45钢砼4.612贮水池及中水回用泵房池体L×B×H=16.8×9.0×4.00m1974.50钢砼4.9～5.5外围护226.55m2框架13污泥浓缩池Φ=8m H=6.5m1974.00钢砼0.894下载后可任意编辑配泥井L×B×H=2×2×5.8m1974.00钢砼1.414污泥调理池L×B×H=4.5×4.5×5m1974.00钢砼1.5污泥深度脱水机房1104.63m21974.00框架2.415鼓风机房198.72m21974.20框架2.016投药加氯间192.28m21974.30框架2.017臭氧发生器间155.00m21974.30框架2.018沼气净化间及火炬65.92m21974.00框架2.019除臭生物滤池L×B×H= 11.0×6.0×3.0m1974.00成套设备2.020换热机房69.58m21974.80框架2.021变配电室445.30m21974.70框架2.022综合办公楼970.40m21974.80框架2.023传达室及大门26.806m21974.80框架1.81.2 编制依据1.2.1 兰州西部药谷产...
