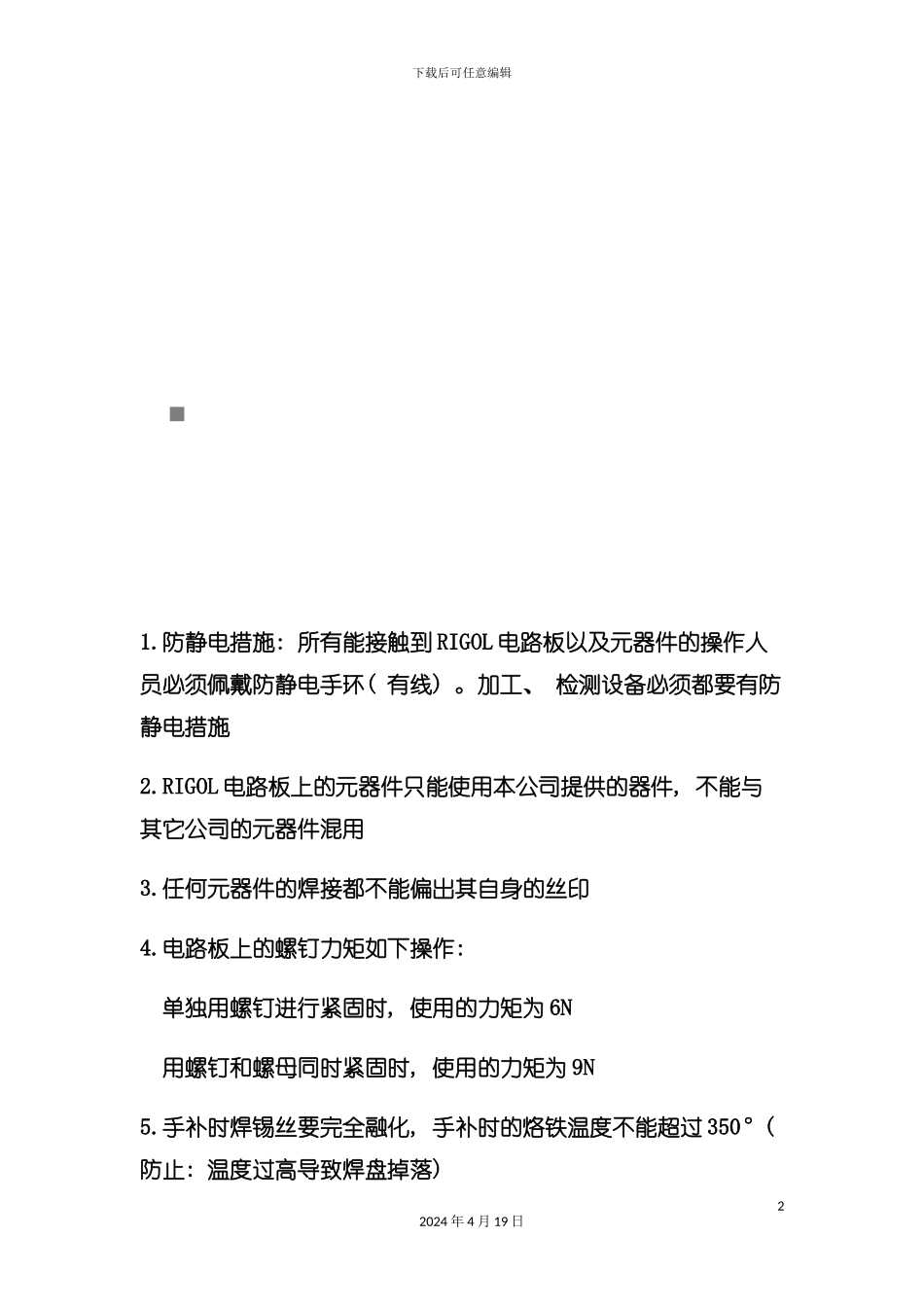

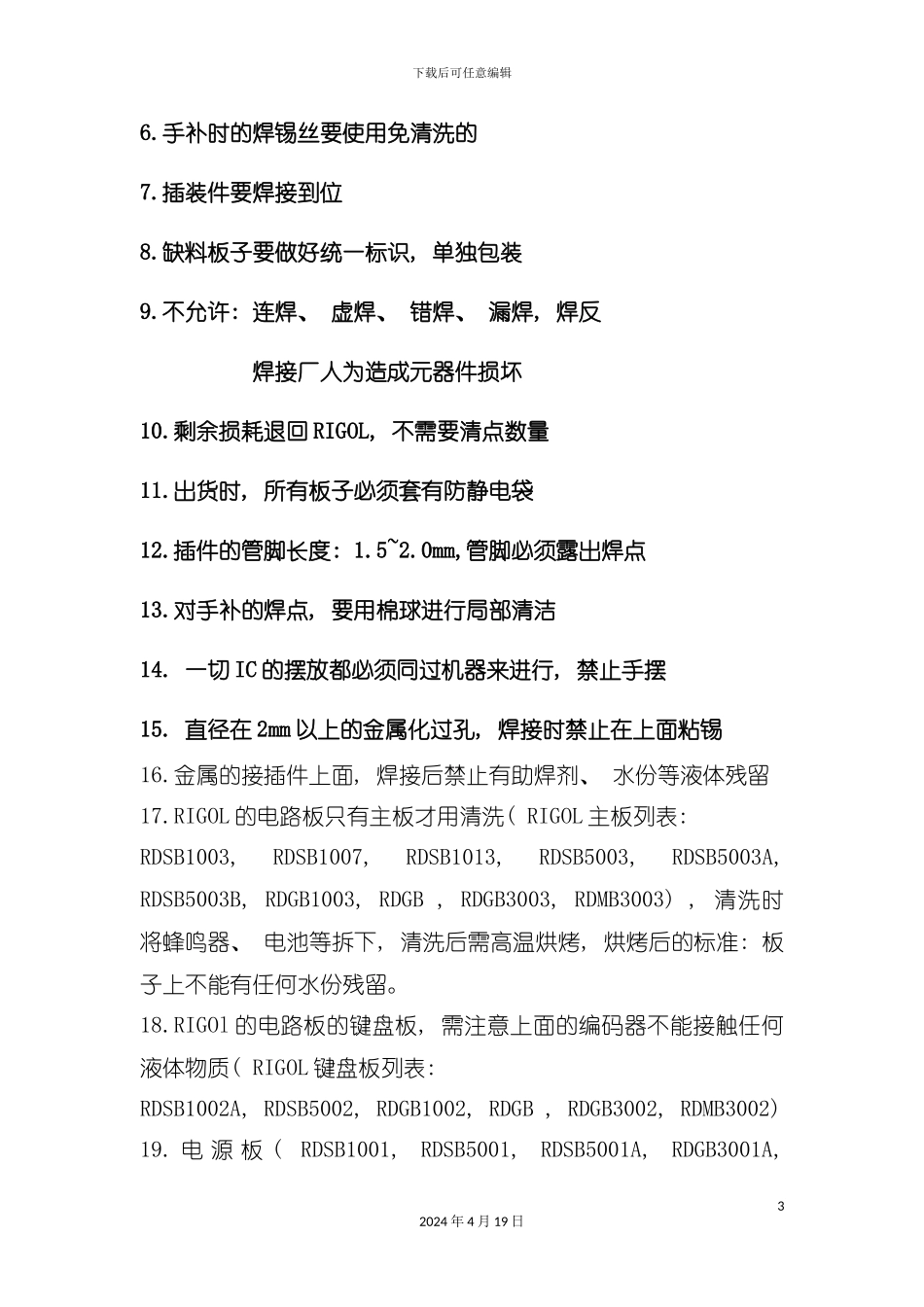

下载后可任意编辑论 RIGOL 电路板通用加工工艺模板12024 年 4 月 19 日下载后可任意编辑1.防静电措施: 所有能接触到 RIGOL 电路板以及元器件的操作人员必须佩戴防静电手环( 有线) 。加工、 检测设备必须都要有防静电措施2.RIGOL 电路板上的元器件只能使用本公司提供的器件, 不能与其它公司的元器件混用3.任何元器件的焊接都不能偏出其自身的丝印4.电路板上的螺钉力矩如下操作: 单独用螺钉进行紧固时, 使用的力矩为 6N 用螺钉和螺母同时紧固时, 使用的力矩为 9N5.手补时焊锡丝要完全融化, 手补时的烙铁温度不能超过 350°( 防止: 温度过高导致焊盘掉落) 22024 年 4 月 19 日下载后可任意编辑6.手补时的焊锡丝要使用免清洗的7.插装件要焊接到位8.缺料板子要做好统一标识, 单独包装9.不允许: 连焊、 虚焊、 错焊、 漏焊, 焊反 焊接厂人为造成元器件损坏10.剩余损耗退回 RIGOL, 不需要清点数量11.出货时, 所有板子必须套有防静电袋12.插件的管脚长度: 1.5~2.0mm,管脚必须露出焊点13.对手补的焊点, 要用棉球进行局部清洁14. 一切 IC 的摆放都必须同过机器来进行, 禁止手摆15. 直径在 2mm 以上的金属化过孔, 焊接时禁止在上面粘锡16.金属的接插件上面, 焊接后禁止有助焊剂、 水份等液体残留17.RIGOL 的电路板只有主板才用清洗( RIGOL 主板列表: RDSB1003, RDSB1007, RDSB1013, RDSB5003, RDSB5003A, RDSB5003B, RDGB1003, RDGB , RDGB3003, RDMB3003) , 清洗时将蜂鸣器、 电池等拆下, 清洗后需高温烘烤, 烘烤后的标准: 板子上不能有任何水份残留。18.RIGOl 的电路板的键盘板, 需注意上面的编码器不能接触任何液体物质( RIGOL 键盘板列表: RDSB1002A, RDSB5002, RDGB1002, RDGB , RDGB3002, RDMB3002) 19. 电 源 板 ( RDSB1001, RDSB5001, RDSB5001A, RDGB3001A, 32024 年 4 月 19 日下载后可任意编辑RDSB1010) 的品字形插座焊接上焊接黄绿接地线时, 黄绿接地线穿孔后拧住后才能焊接, 如下图所示: 20.所有有 LED 灯焊接的电路板, LED 灯只能用一个 Feeder 上料, 用一个吸嘴拿料焊接21. 在焊接如下编码的电源开关时, 需要在图示红圈的地方进行手动加锡处理: 1.1.14.0 电源开关SDDLD1220042024 年 4 月 19 日下载后可任意编辑22.在焊接如下编码的 BNC 时, 需要在图示红圈的地方进行手动加锡处理: 1.1.11.3 BNC50ohm/水平安...
