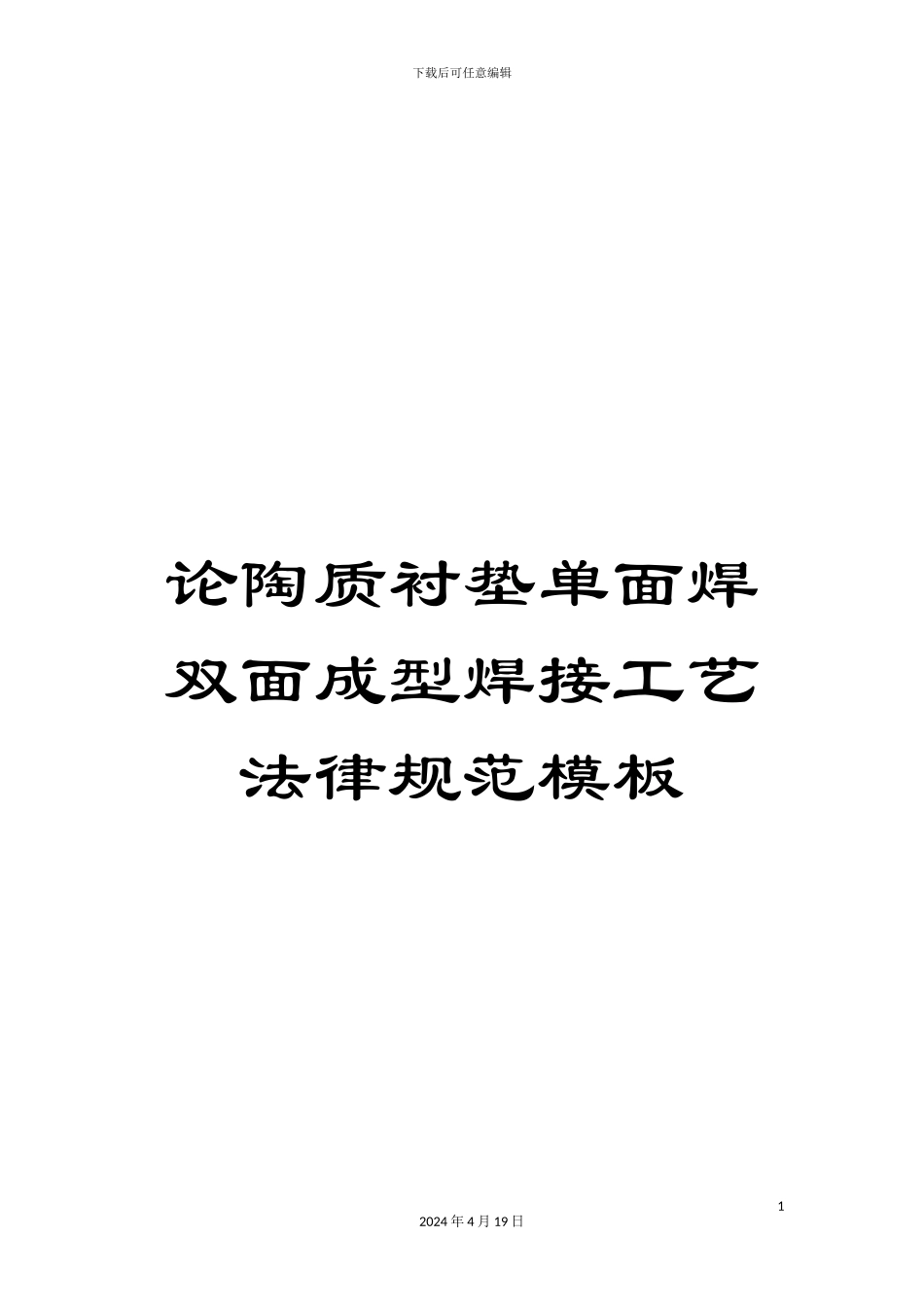

论陶质衬垫单面焊双面成型焊接工艺规范模板

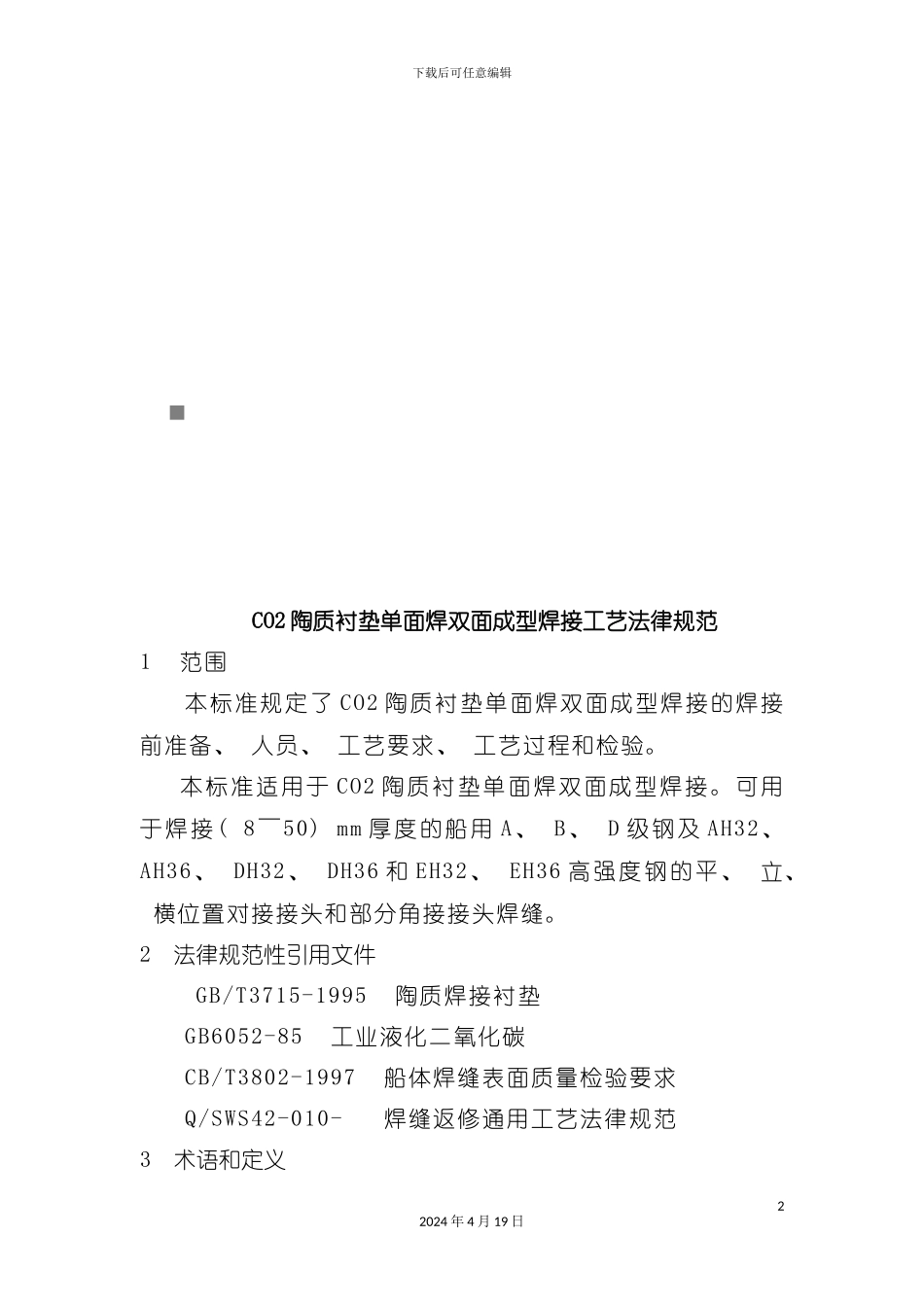

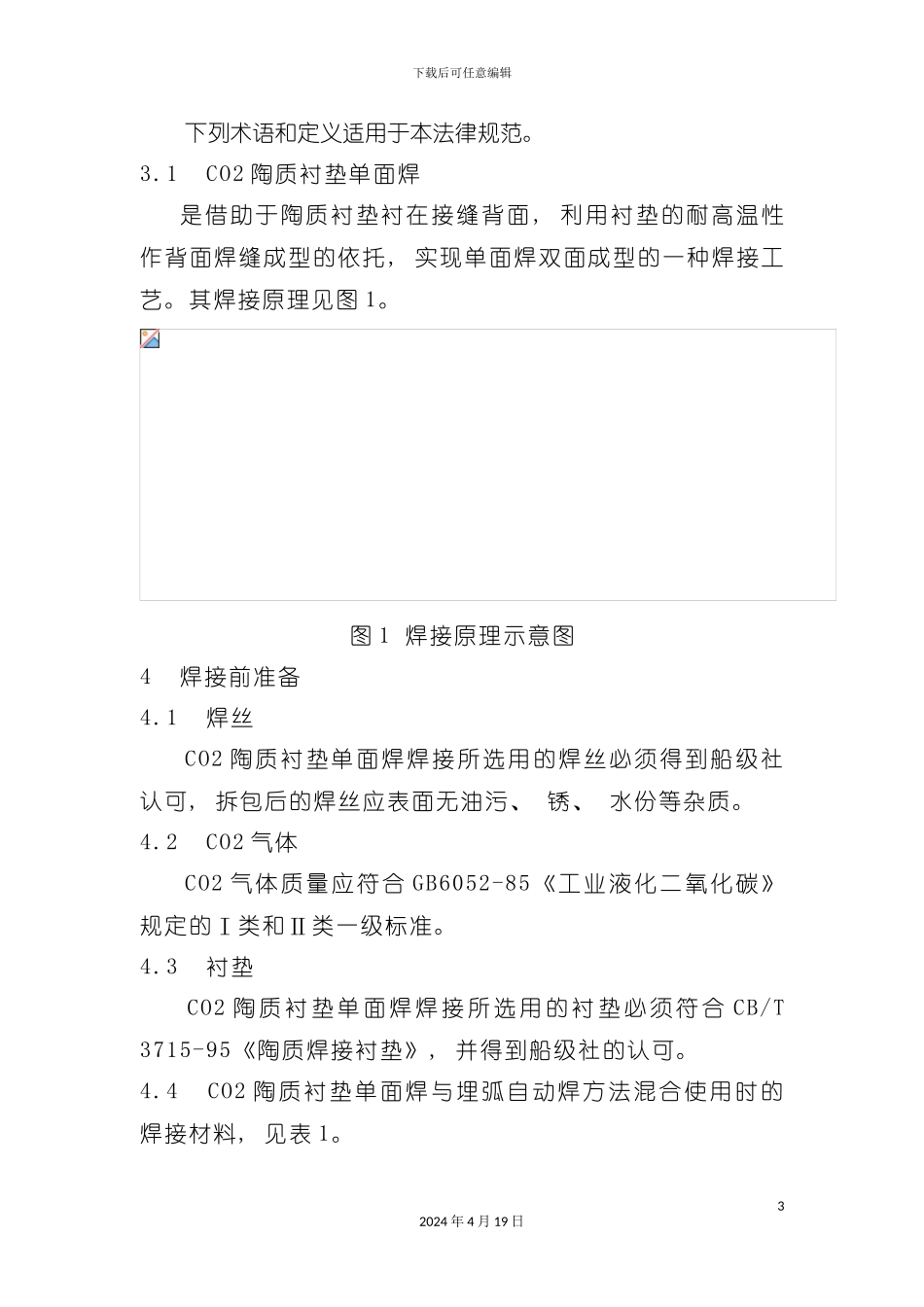

下载后可任意编辑论陶质衬垫单面焊双面成型焊接工艺法律规范模板12024 年 4 月 19 日下载后可任意编辑CO2 陶质衬垫单面焊双面成型焊接工艺法律规范1 范围本标准规定了 CO2 陶质衬垫单面焊双面成型焊接的焊接前准备、 人员、 工艺要求、 工艺过程和检验。本标准适用于 CO2 陶质衬垫单面焊双面成型焊接。可用于焊接( 8～50) mm 厚度的船用 A、 B、 D 级钢及 AH32、 AH36、 DH32、 DH36 和 EH32、 EH36 高强度钢的平、 立、 横位置对接接头和部分角接接头焊缝。2 法律规范性引用文件 GB/T3715-1995 陶质焊接衬垫GB6052-85 工业液化二氧化碳CB/T3802-1997 船体焊缝表面质量检验要求Q/SWS42-010- 焊缝返修通用工艺法律规范3 术语和定义22024 年 4 月 19 日下载后可任意编辑下列术语和定义适用于本法律规范。3.1 CO2 陶质衬垫单面焊是借助于陶质衬垫衬在接缝背面 , 利用衬垫的耐高温性作背面焊缝成型的依托, 实现单面焊双面成型的一种焊接工艺。其焊接原理见图 1。图 1 焊接原理示意图4 焊接前准备4.1 焊丝CO2 陶质衬垫单面焊焊接所选用的焊丝必须得到船级社认可, 拆包后的焊丝应表面无油污、 锈、 水份等杂质。4.2 CO2 气体CO2 气体质量应符合 GB6052-85《工业液化二氧化碳》规定的Ⅰ类和Ⅱ类一级标准。4.3 衬垫CO2 陶 质 衬 垫 单 面 焊 焊 接 所 选 用 的 衬 垫 必 须 符 合 CB/T 3715-95《陶质焊接衬垫》, 并得到船级社的认可。4.4 CO2 陶质衬垫单面焊与埋弧自动焊方法混合使用时的焊接材料, 见表 1。32024 年 4 月 19 日下载后可任意编辑表 1 与埋弧自动焊方法使用的材料钢种焊接材料牌号级别一般强度钢焊丝H08A2Y焊剂SH431高强度钢焊丝US-433Y焊剂PFH-55焊丝H10Mn2G/H10Mn2焊剂SH331/H101 4.5 焊接设备4.5.1 本法律规范所使用的焊机为 CO2 气体保护焊用焊机, 并应严格进行定期检测维修, 确保使用中焊机各种操作性能良好。4.5.2 焊接所使用的保护气体流量计应严格按规定定期计量, 以确保使用过程中流量计的准确性和稳定性。4.6 坡口型式4.6.1 平、 立位置的对接接缝坡口型式, 见图 2。图 2 平、 立位置对接接缝坡口型式 4.6.2 横位置的对接拼缝坡口型式, 见图 3。42024 年 4 月 19 日下载后可任意编辑图 3 横位置对接拼缝坡口型式 4.6.3 角接全熔透焊缝坡口型式, 见图 4图 4 角接全熔透焊缝坡口型式 4.6.4 ...
