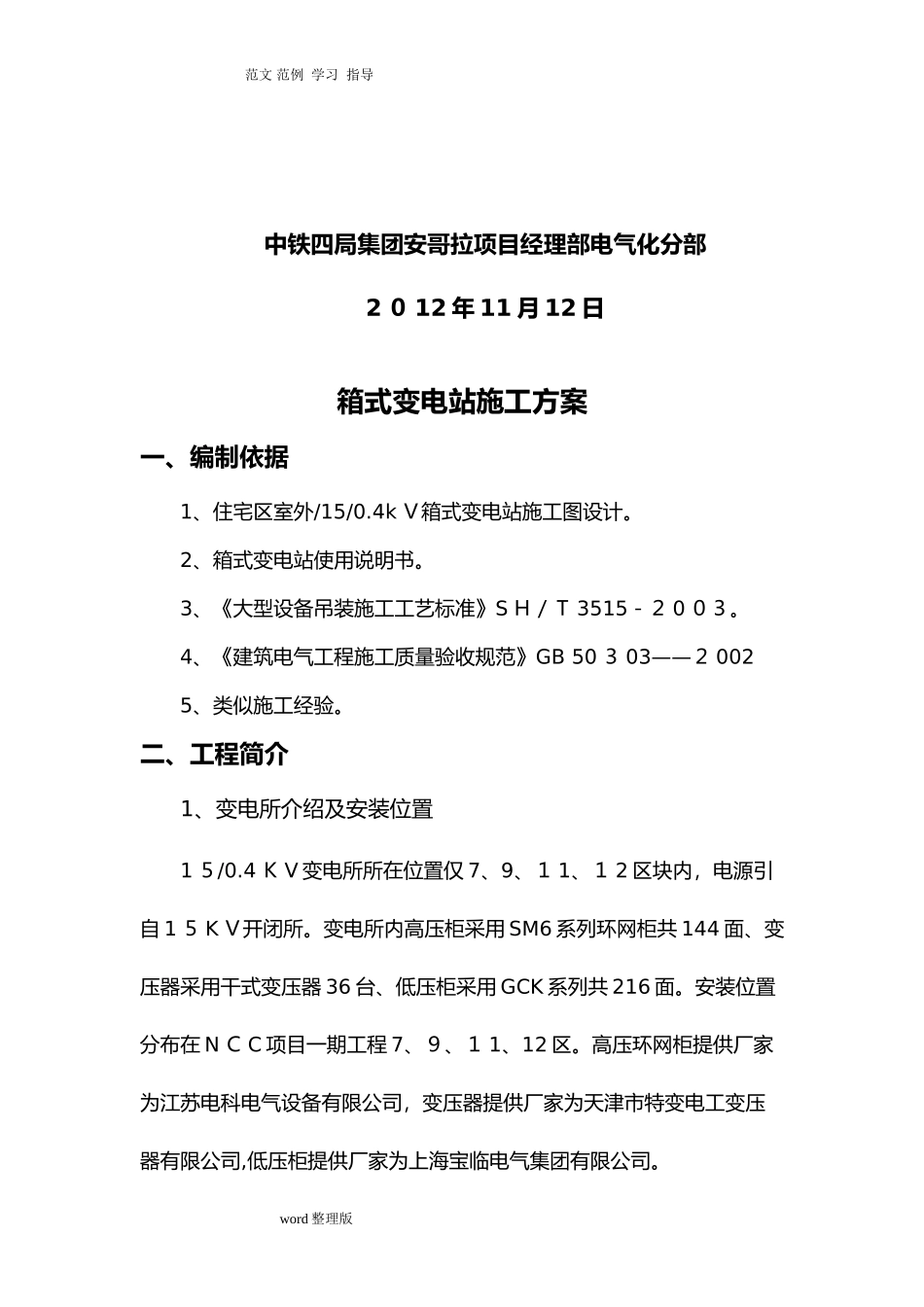

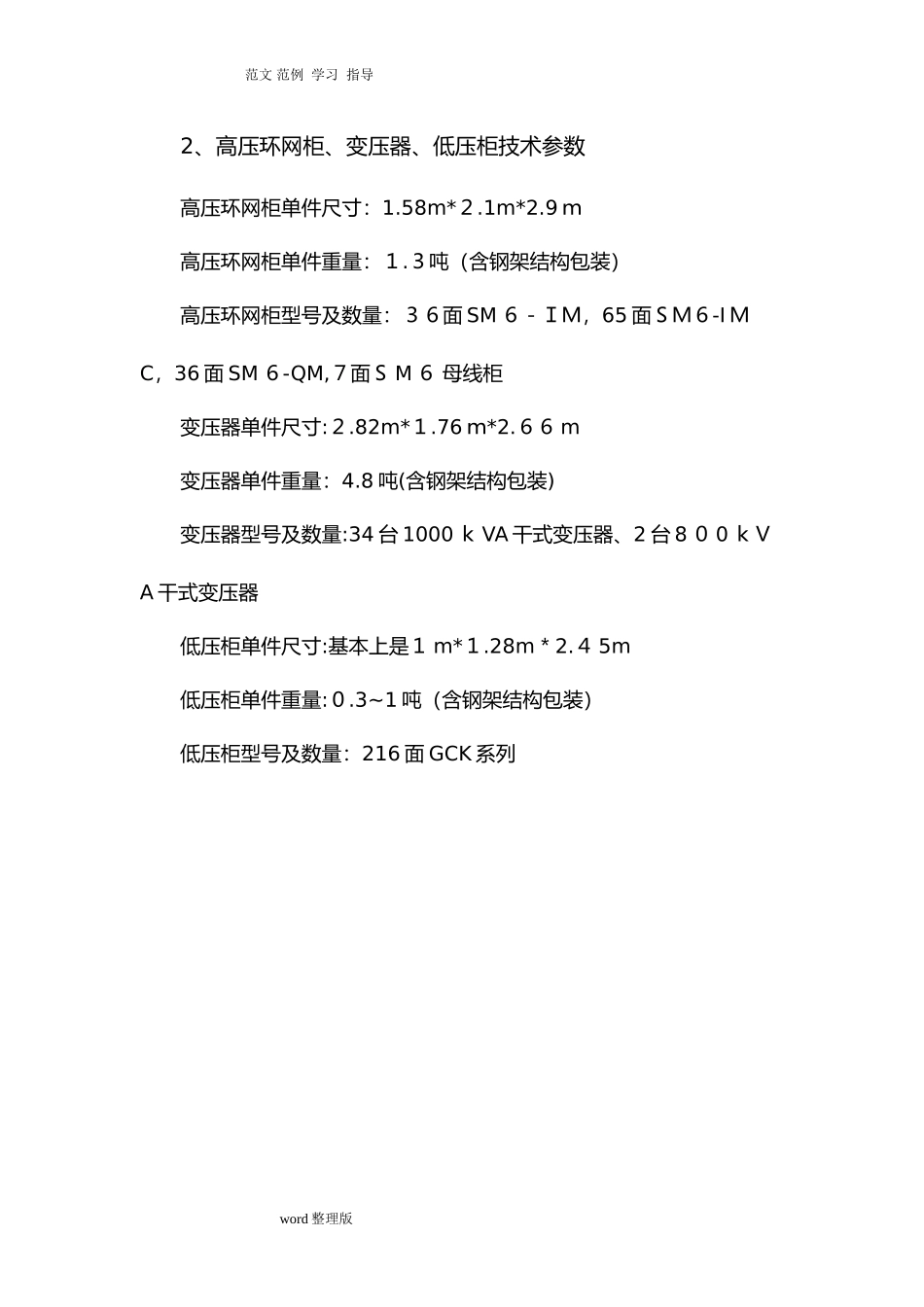

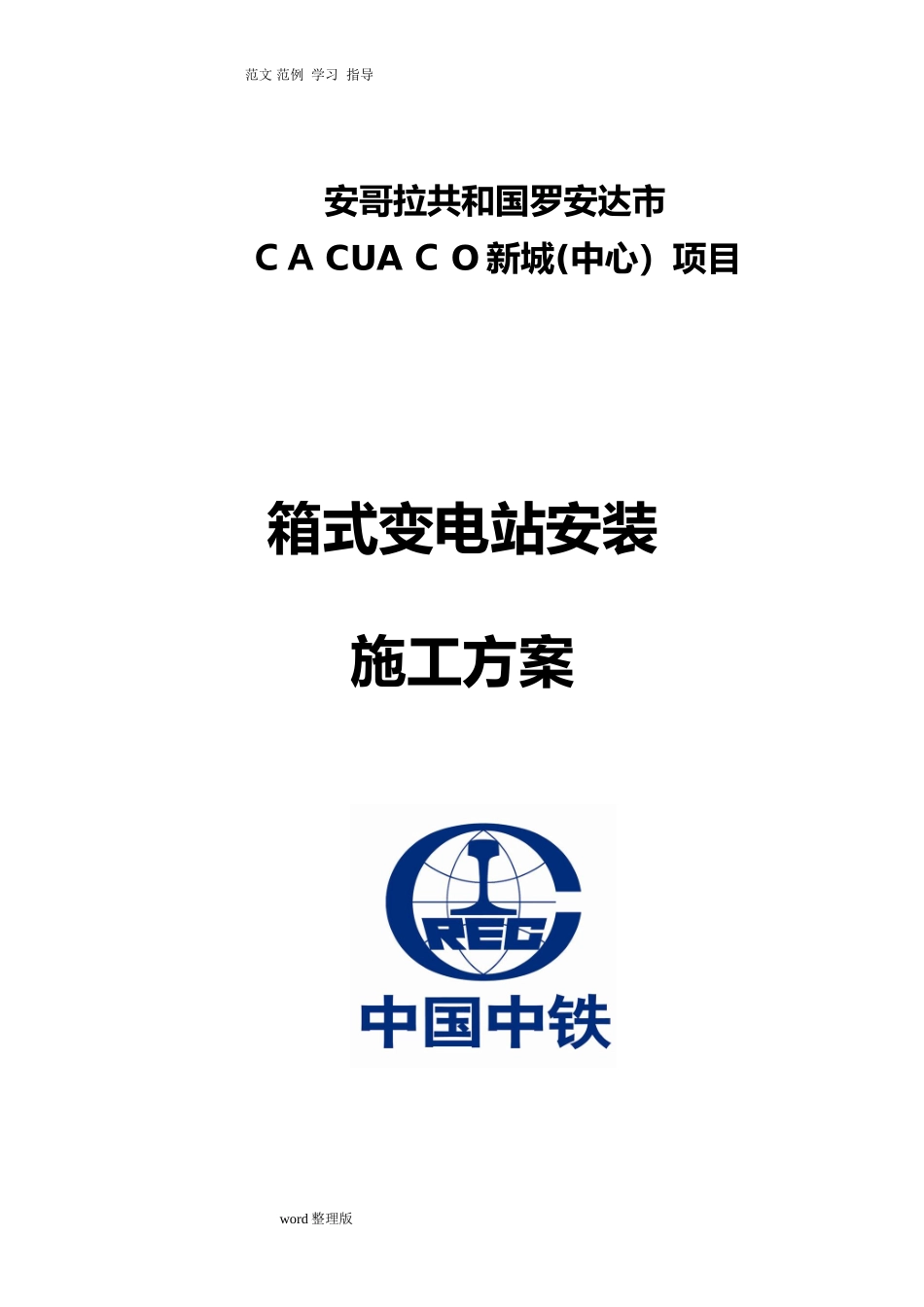

范文范例学习指导安哥拉共和国罗安达市ＣＡCUAＣO新城(中心）项目箱式变电站安装施工方案word整理版范文范例学习指导中铁四局集团安哥拉项目经理部电气化分部2０12年11月12日箱式变电站施工方案一、编制依据1、住宅区室外/15/0.4kＶ箱式变电站施工图设计。2、箱式变电站使用说明书。3、《大型设备吊装施工工艺标准》SＨ／Ｔ3515－２0０３。4、《建筑电气工程施工质量验收规范》GB50３03——２0025、类似施工经验。二、工程简介1、变电所介绍及安装位置1５/0.4ＫV变电所所在位置仅7、9、１1、１2区块内，电源引自1５KＶ开闭所。变电所内高压柜采用SM6系列环网柜共144面、变压器采用干式变压器36台、低压柜采用GCK系列共216面。安装位置分布在NＣC项目一期工程7、９、１1、12区。高压环网柜提供厂家为江苏电科电气设备有限公司，变压器提供厂家为天津市特变电工变压器有限公司,低压柜提供厂家为上海宝临电气集团有限公司。word整理版范文范例学习指导2、高压环网柜、变压器、低压柜技术参数高压环网柜单件尺寸：1.58m*２.1m*2.9ｍ高压环网柜单件重量：１.３吨（含钢架结构包装）高压环网柜型号及数量：３６面SM６－ＩＭ，65面ＳＭ６-IＭC，36面SM６-QM,７面ＳM６母线柜变压器单件尺寸:２.82m*１.76ｍ*2.６６m变压器单件重量：4.8吨(含钢架结构包装)变压器型号及数量:34台1000ｋVA干式变压器、2台8０0ｋＶA干式变压器低压柜单件尺寸:基本上是１m*１.28m＊2.４5m低压柜单件重量:０.3~1吨（含钢架结构包装）低压柜型号及数量：216面GCK系列word整理版范文范例学习指导3、箱变包装箱式变电站包装后俯视图word整理版范文范例学习指导箱式变电站吊装图4、现场交通情况目前，5、6、8区道路已施工完毕，现场交通状态良好,1、２、4、7、1０区道路条件较一般,3、9、11、12区道路条件稍差。具体实际情况以现场施工情况为准。三、施工前的准备工作１、设备、工具、仪表准备序号项目名称型号规格单位数量备注一工程设备1箱式变电站半埋式,１５/0．４kV６３0kVＡ座88含底座word整理版范文范例学习指导2箱式变电站半埋式,１5/0.４kV800kVA座1含底座3箱式变电站半埋式，1５/0.4ｋＶ40０kVA座１含底座二工程机械１吊车25ｔ辆1配吊带2吊车１6ｔ辆1配吊带３装载车辆3三工具１液压压接钳模具尺寸ｍm２:1０、16、2５、３5、50、70、95、１２0、1５0、１85、240、300套３2组合工具31件套套33液化气喷火枪YD３5-1套３4钢锯把35大锤把3四仪表1兆欧表1000V台3２兆欧表500V台33相序表VC850台１4核相仪35kV数字式台2word整理版范文范例学习指导２、现场需到场相关人员电力技师：１5人,安籍工人：20人，吊车司机：2人,装载车司机:3人,物流管理人员：2人，厂家服务技师:１人,电力监理工程师:1人，电力工程师:1人。３、设备验收，机械设备检查设备所在船停靠卸船前,厂家服务技师、物流中心及物资部门人员必须对设备逐一进行检查，发现问题及时提出,并做好图片资料收集及相关文字记录，记录时各方人员均应签字确认。设备吊装前,需对吊装设备（龙门吊、吊车等)及工具（吊带、钢丝绳、设备钢架结构）等进行安全检查，吊装设备运行情况检查,全部检查正常后才能实施吊装。设备吊装应严格按照《大型设备吊装工程施工工艺标准》执行。word整理版范文范例学习指导4、设备运输交通路由选定设备吊装完毕后,装载车从港口至巴西高速,经ＮCC项目路口下巴西高速，沿NCC项目一期工程施工道路进入住宅区北侧进场道路，转入8条市政道路,在市政道路与小区车行道交口位置进入对应箱变安装所在区内,根据箱变的具体施工图纸，运输至箱变附近的7米车行道路边停止。等待吊装设备进行吊装施工。５、箱变设备与安装位置核实箱变运至安装现场附近后,电力工程师、监理工程师、厂家服务技师、电力技师均应核实箱变编号是否与现场安装位置一致,如不一致则应将箱变运至正确对应的安装位置。四、设备安装１、设备验收,确定起吊位置箱变经海运及陆路运到达施工现场后，厂家服务技师、物流中心人员及物资部门应检查箱变在陆路运输过程中是否损伤或毁坏。发现问题及时提出,并做好图片资料收集及相关文字记录,记录时各方人员均应签字确认,设备无损伤或毁...
