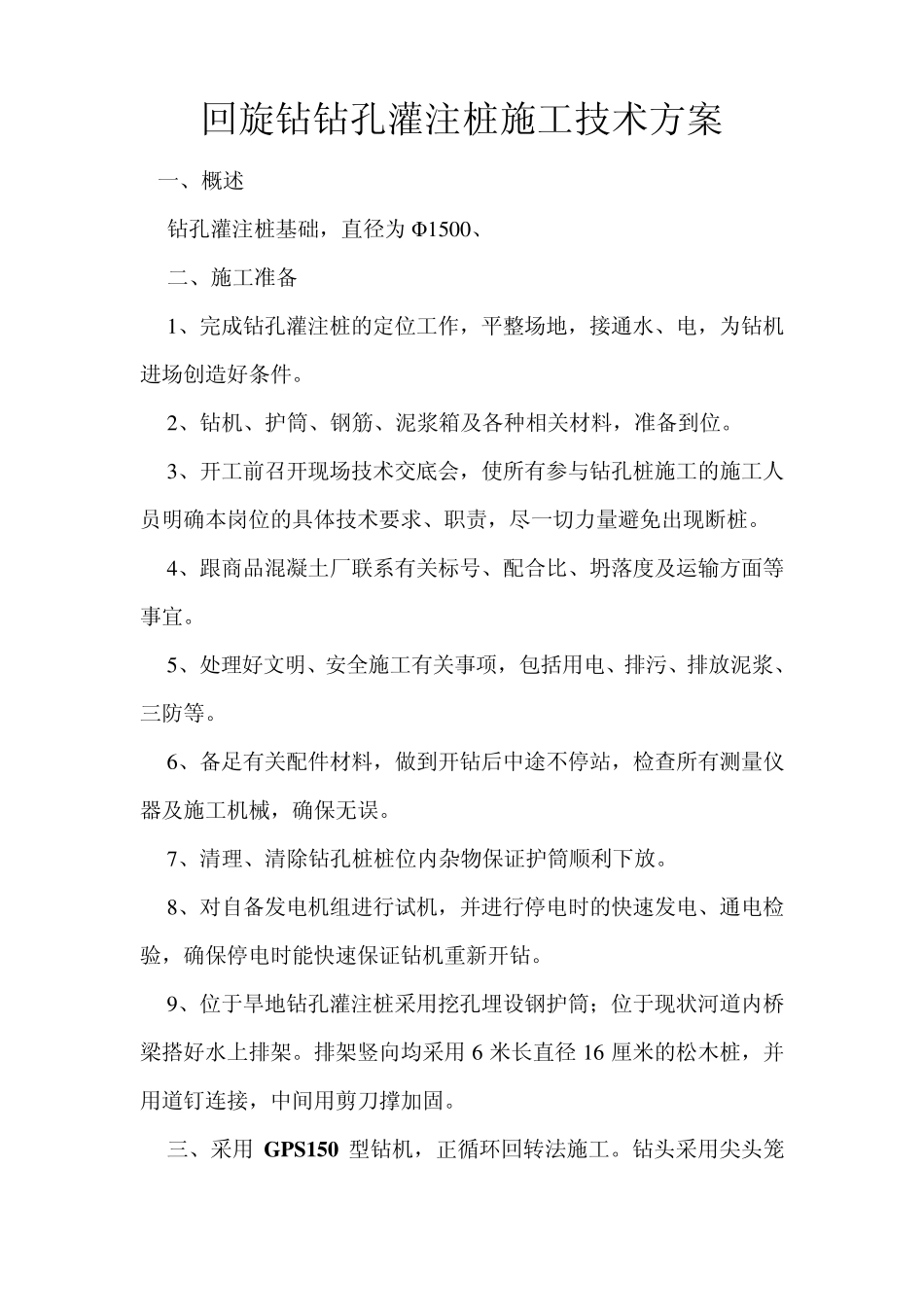

回旋钻钻孔灌注桩施工技术方案 一、概述 钻孔灌注桩基础,直径为 Φ 15 0 0 、 二、施工准备 1 、完成钻孔灌注桩的定位工作,平整场地,接通水、电,为钻机进场创造好条件。 2 、钻机、护筒、钢筋、泥浆箱及各种相关材料,准备到位。 3 、开工前召开现场技术交底会,使所有参与钻孔桩施工的施工人员明确本岗位的具体技术要求、职责,尽一切力量避免出现断桩。 4 、跟商品混凝土厂联系有关标号、配合比、坍落度及运输方面等事宜。 5 、处理好文明、安全施工有关事项,包括用电、排污、排放泥浆、三防等。 6 、备足有关配件材料,做到开钻后中途不停站,检查所有测量仪器及施工机械,确保无误。 7 、清理、清除钻孔桩桩位内杂物保证护筒顺利下放。 8 、对自备发电机组进行试机,并进行停电时的快速发电、通电检验,确保停电时能快速保证钻机重新开钻。 9 、位于旱地钻孔灌注桩采用挖孔埋设钢护筒;位于现状河道内桥梁搭好水上排架。排架竖向均采用 6 米长直径 1 6 厘米的松木桩,并用道钉连接,中间用剪刀撑加固。 三、采用 GPS150 型钻机,正循环回转法施工。钻头采用尖头笼式钻头(主要用于粘土层中)及平头笼式钻头(主要用于粉砂土中)。 1、测量放样 详见测量施工方案。 2、埋设护筒 (1)护筒采用钢护筒,用5m m 厚钢板制成,确保在护筒埋设稍有偏差时,保证钻头能正确就位,并能顺利提钻。 (2)旱地里护筒长度为 1.5m ,位于现状河道内的护筒长为 2m (并外套钢护筒),因为上部土质较差,大部分为杂填土。原则上保证护筒进入原状土50cm ,并高出地面 30cm 左右,以确保不小于1m 的水头压力,防止塌孔。如 2m 不够长,加长护筒。由于地质资料第一层土为粉质粘土,第二层均为淤泥质粉质粘土层,下为粉土夹粉质粘土,因此护筒埋深不宜穿透粉质粘土层,而使护筒外露段长一些有利。 (3)护筒就位用十字交叉法定位。 (4)护筒就位后,周围用粘土分层均匀填满夯实,确保泥浆不外漏,确保护筒位置正确牢固。 考试大论坛 (5)如果底部土质很差。为防止护筒下沉,采取相应的加固措施,把护筒固定。 (6)护筒埋好后,测定好护筒顶标高,做好资料,请监理复核认可后,钻机就位。 (7)护筒埋好后,在桩机范围内整浇混凝土地坪,挖好泥浆排放沟。确保泥浆不外溢。 来源:考试大 3、泥浆循环 在各桥位附近各设置一个四根桩泥浆容量的泥浆池(泥浆比重1:3),用于泥浆循环,并及时组织泥...
