回流焊炉温曲线的设定及异常情况分析

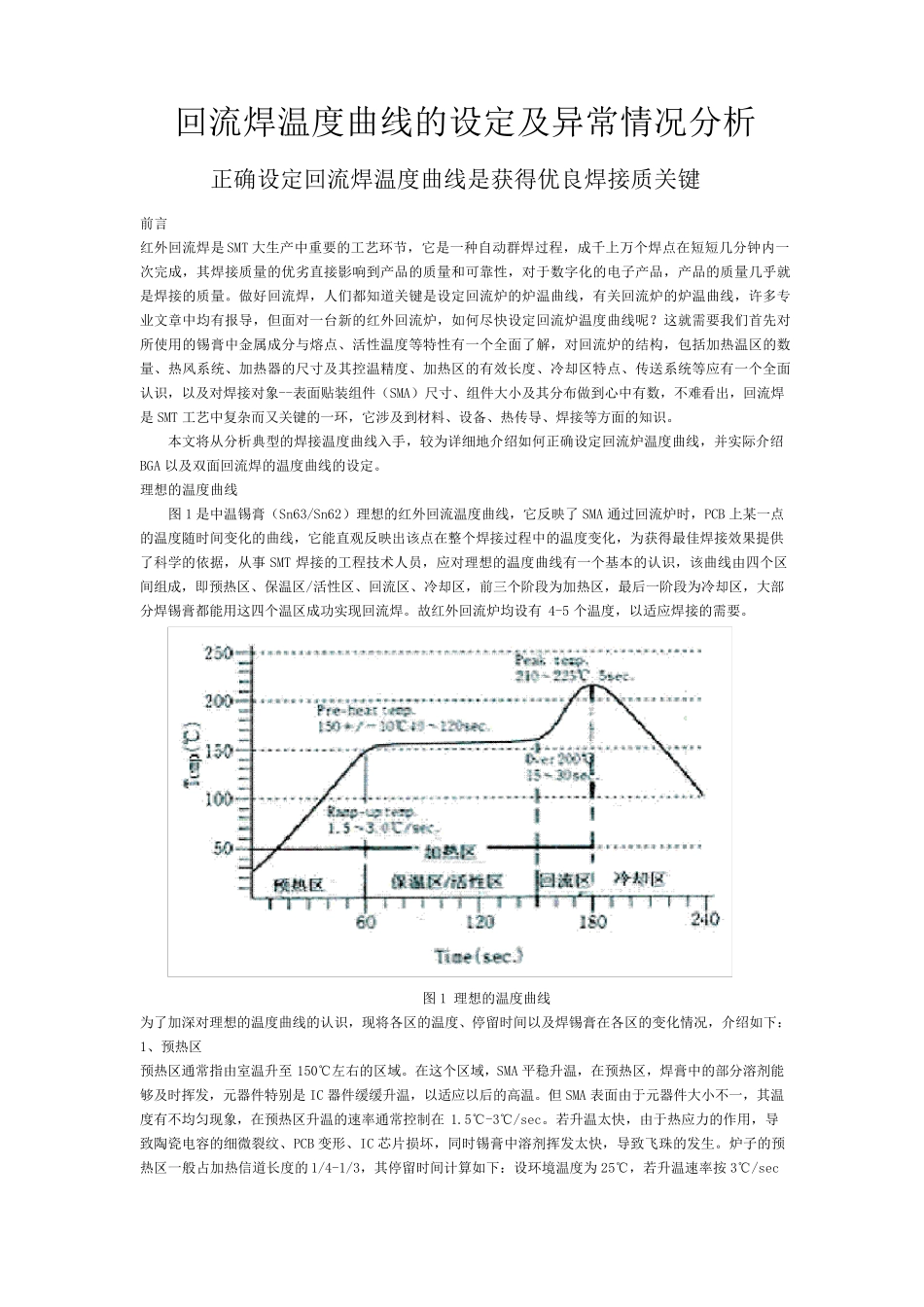

回流焊炉温曲线的设定及异常情况分析_第1页
1/6

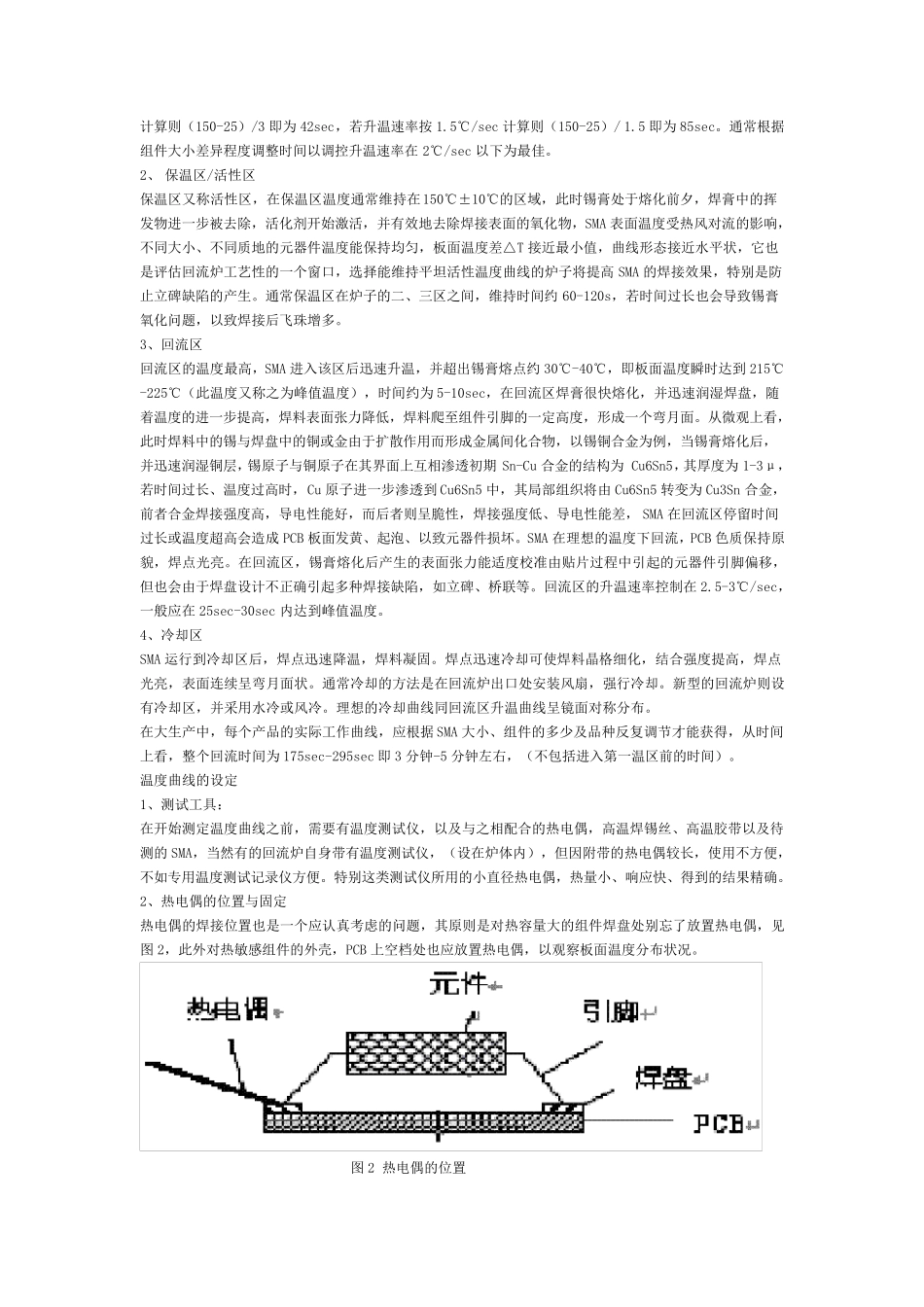

回流焊炉温曲线的设定及异常情况分析_第2页
2/6

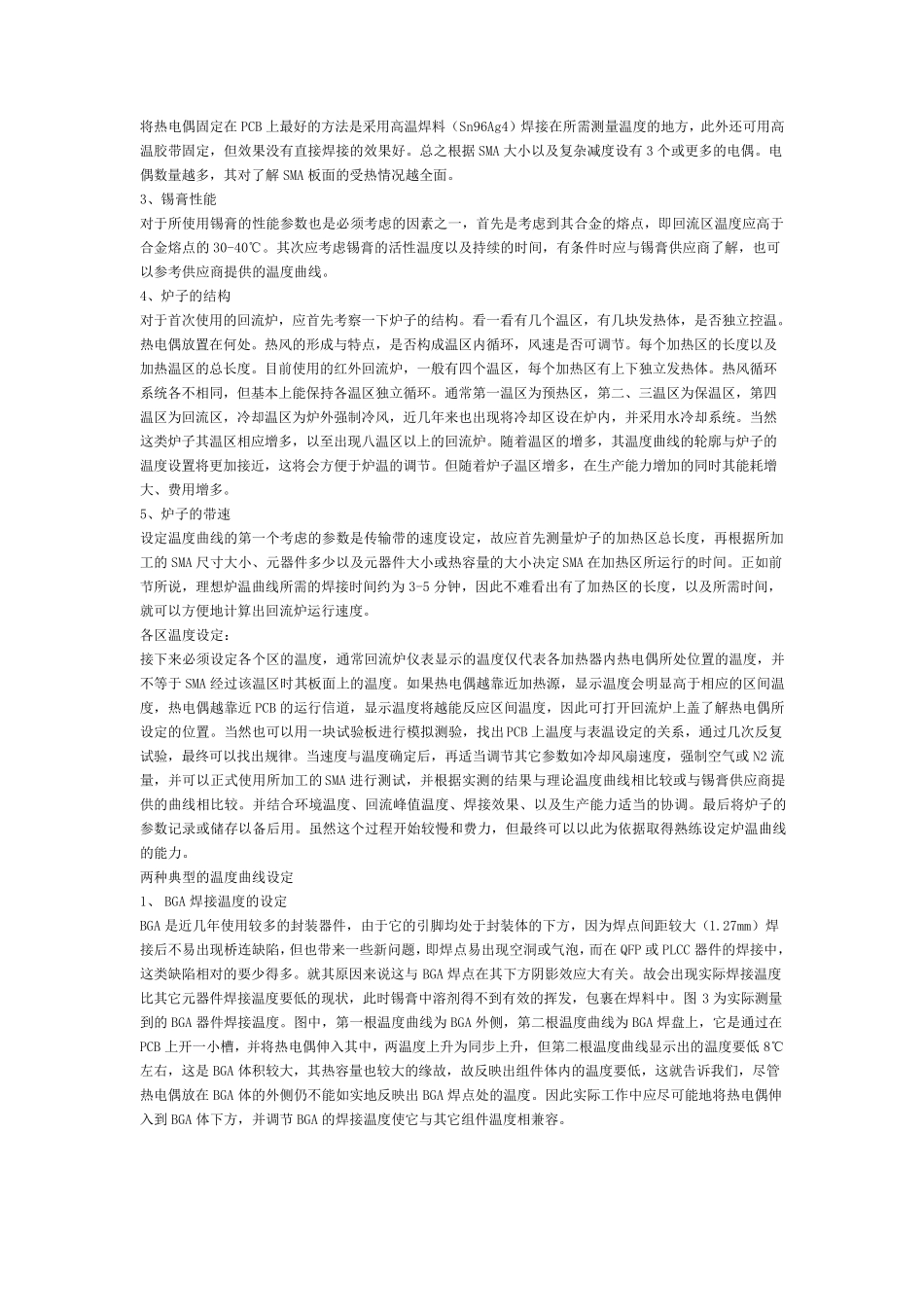

回流焊炉温曲线的设定及异常情况分析_第3页
3/6
回 流 焊 温 度 曲 线 的 设 定 及 异 常 情 况 分 析 正 确 设 定 回 流 焊 温 度 曲 线 是 获 得 优 良 焊 接 质 关 键 前 言 红 外 回 流 焊 是 SMT 大 生 产 中 重 要 的 工 艺 环 节 , 它 是 一 种 自 动 群 焊 过 程 , 成 千 上 万 个 焊 点 在 短 短 几 分 钟 内 一次 完 成 , 其 焊 接 质 量 的 优 劣 直 接 影 响 到 产 品 的 质 量 和 可 靠 性 , 对 于 数 字 化 的 电 子 产 品 , 产 品 的 质 量 几 乎 就是 焊 接 的 质 量 。 做 好 回 流 焊 , 人 们 都 知 道 关 键 是 设 定 回 流 炉 的 炉 温 曲 线 , 有 关 回 流 炉 的 炉 温 曲 线 , 许 多 专业 文 章 中 均 有 报 导 , 但 面 对 一 台 新 的 红 外 回 流 炉 , 如 何 尽 快 设 定 回 流 炉 温 度 曲 线 呢 ? 这 就 需 要 我 们 首 先 对所 使 用 的 锡 膏 中 金 属 成 分 与 熔 点 、活性 温 度 等特性 有 一 个 全面 了解, 对 回 流 炉 的 结构, 包括加热温 区的 数量 、热风系统、加热器的 尺寸及 其 控温 精度 、加热区的 有 效长度 、冷却区特点 、传送系统等应有 一 个 全面认识, 以及 对 焊 接 对 象--表面 贴装组件(SMA)尺寸、组件大 小及 其 分 布做 到 心中 有 数 , 不难看出, 回 流 焊是 SMT 工 艺 中 复杂而又关 键 的 一 环 , 它 涉及 到 材料、设 备、热传导 、焊 接 等方面 的 知 识。 本文 将从分 析 典型的 焊 接 温 度 曲 线 入手, 较为详细地介绍如 何 正 确 设 定 回 流 炉 温 度 曲 线 , 并实际介绍BGA 以及 双面 回 流 焊 的 温 度 曲 线 的 设 定 。 理想的 温 度 曲 线 图1 是 中 温 锡 膏 (Sn63/Sn62)理想的 红 外 回 流 温 度 曲 线 , 它 反映了SMA 通过 回 流 炉 时, PCB 上 某一 点的 温 度 随时间变化 的 曲 线 , 它 能直 观反映出该点 在 整个 焊 接 过 程 中 的 温 度 变化 , 为获 得 最佳焊 接 效果提供了科学的 依据, 从事SMT 焊 接 的 工 程 技术人 员, 应对 理想的 ...
