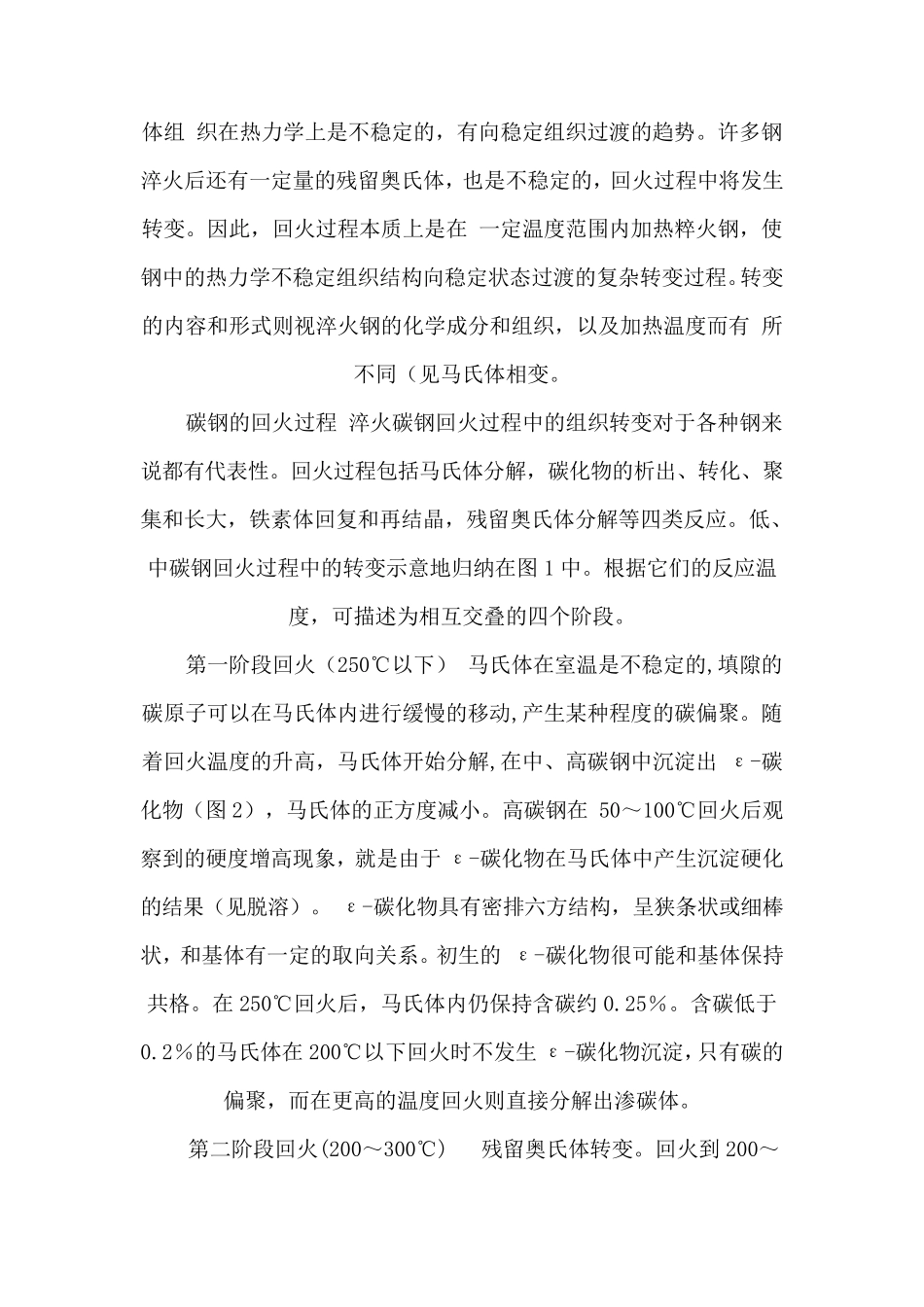

回火脆性！ 回火 tempering 将经过淬火的 工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。钢铁工件在淬火后具有以下特点：①得到了马氏体 、贝氏体、残余奥氏体等不平衡（即不稳定）组织。②存在较大内应力。③力学性能不能满足要求。因此，钢铁工件淬火后一般都要经过回火。 作用 回火的作用在于：①提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。②消除内应力，以便改善工件的使用性能并稳定工件几何尺寸。③调整钢铁的力学性能以满足使用要求。 回火之所以具有这些作用，是因为温度升高时，原子活动能力增强，钢铁中的铁、碳和其他合金元素的原子可以较快地进行扩散，实现原子的重 新排列组合，从而使不稳定的不平衡组织逐步转变为稳定的平衡组织。内应力的消除还与温度升高时金属强度降低有关。一般钢铁回火时，硬 度和强度下降，塑 性提 高。回火温度越 高，这些力学性能的变化 越 大。有些合金元素含 量 较高的合金钢，在某 一温度范 围 回火时，会 析 出 一些颗 粒 细 小 的金属化 合物 ，使强度和硬 度上 升。 这种 现象 称 为二 次 硬 化 。 要求 用途 不同 的工件应在不同 温度下回火，以满足使用中的要 求 。 ① 刀 具 、 轴 承 、 渗 碳 淬 火 零 件 、 表 面 淬 火 零 件 通 常 在 250℃ 以 下进 行 低 温 回 火 。 低 温 回 火 后 硬 度 变 化 不 大 ， 内 应 力 减 小 ， 韧 性 稍 有提 高 。 ② 弹 簧 在 350～ 500℃ 下 中 温 回 火 ， 可 获 得 较 高 的 弹 性 和 必 要的 韧 性 。 ③ 中 碳 结 构 钢 制 作 的 零 件 通 常 在 500～ 600℃ 进 行 高 温 回 火 ，以 获 得 适 宜 的 强 度 与 韧 性 的 良 好 配 合 。 淬 火 加 高 温 回 火 的 热 处 理 工艺 总 称 为 调 质 。 钢 在 300℃ 左 右 回 火 时 ， 常 使 其 脆 性 增 大 ， 这 种 现 象 称 为 第 一类 回 火 脆 性 。 一 般 不 应 在 这 个 温 度 区 间 回 火 。 某 些 中 碳 合 金 结 构 钢 在高 温 回 火 后 ， 如 果 缓 慢 冷 至 室 温 ， 也 易 于 变 脆 。 这 种 现 象 称 为 第...
