超长距离砼顶管施工技术

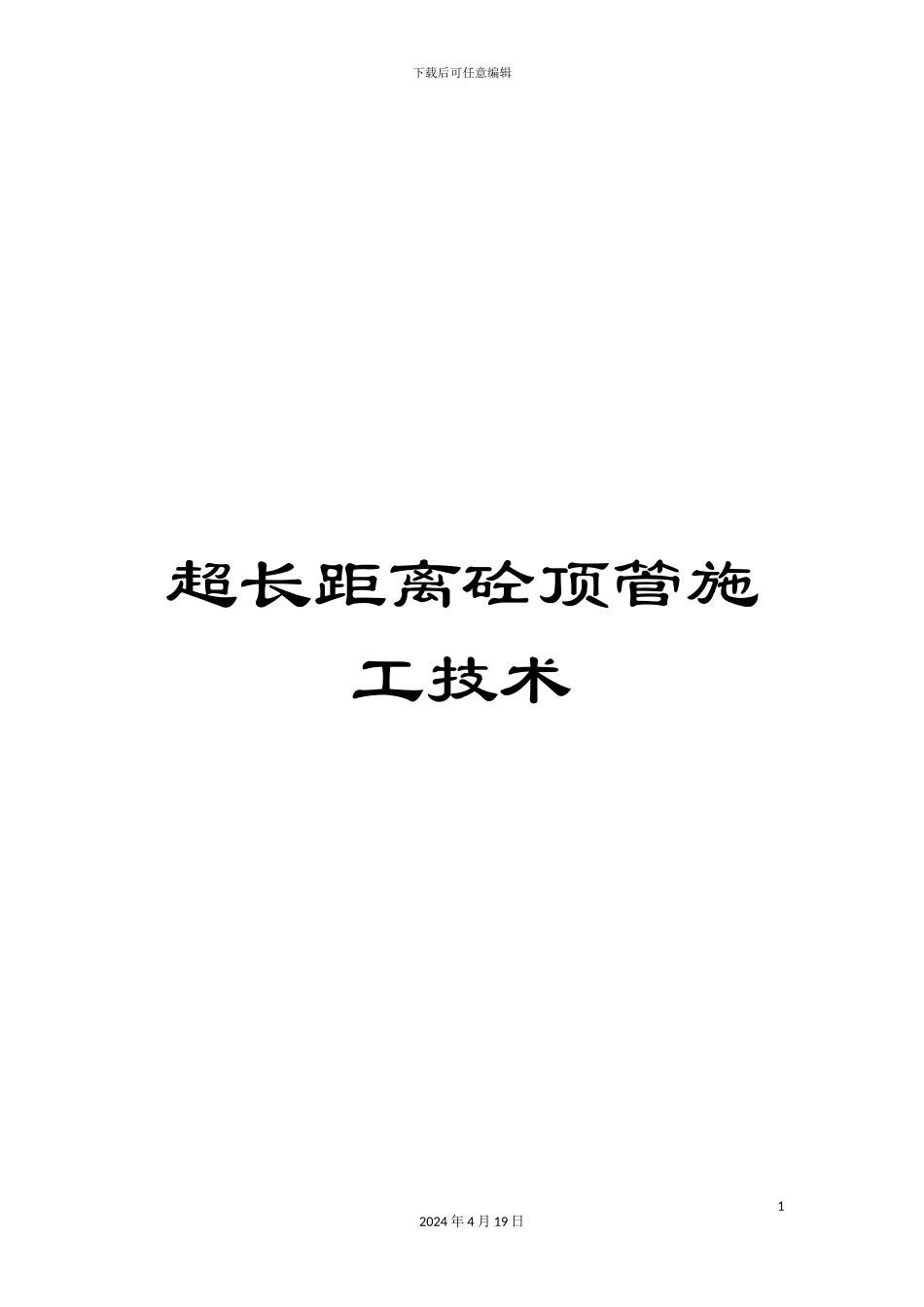

超长距离砼顶管施工技术_第1页
1/6

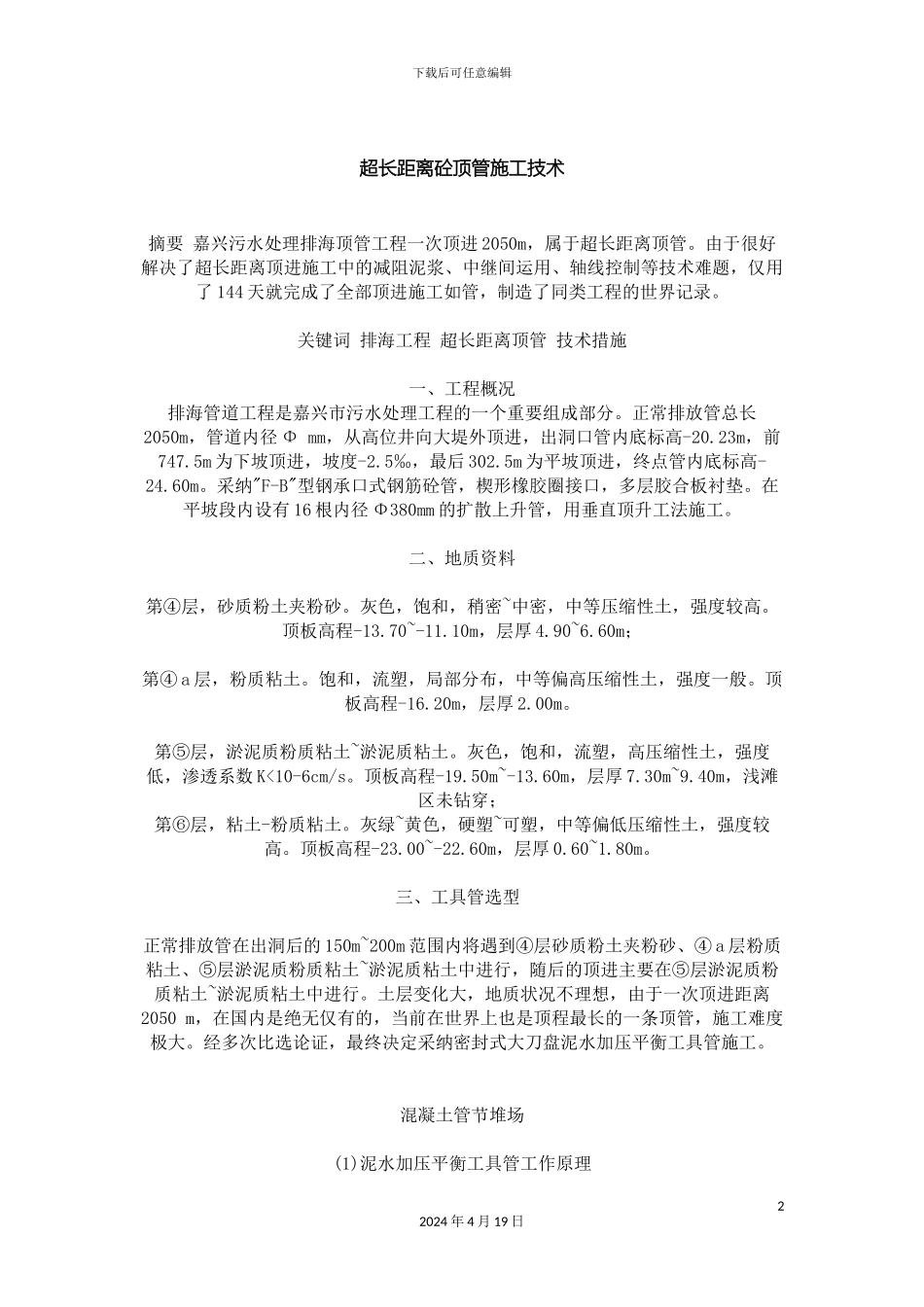

超长距离砼顶管施工技术_第2页
2/6

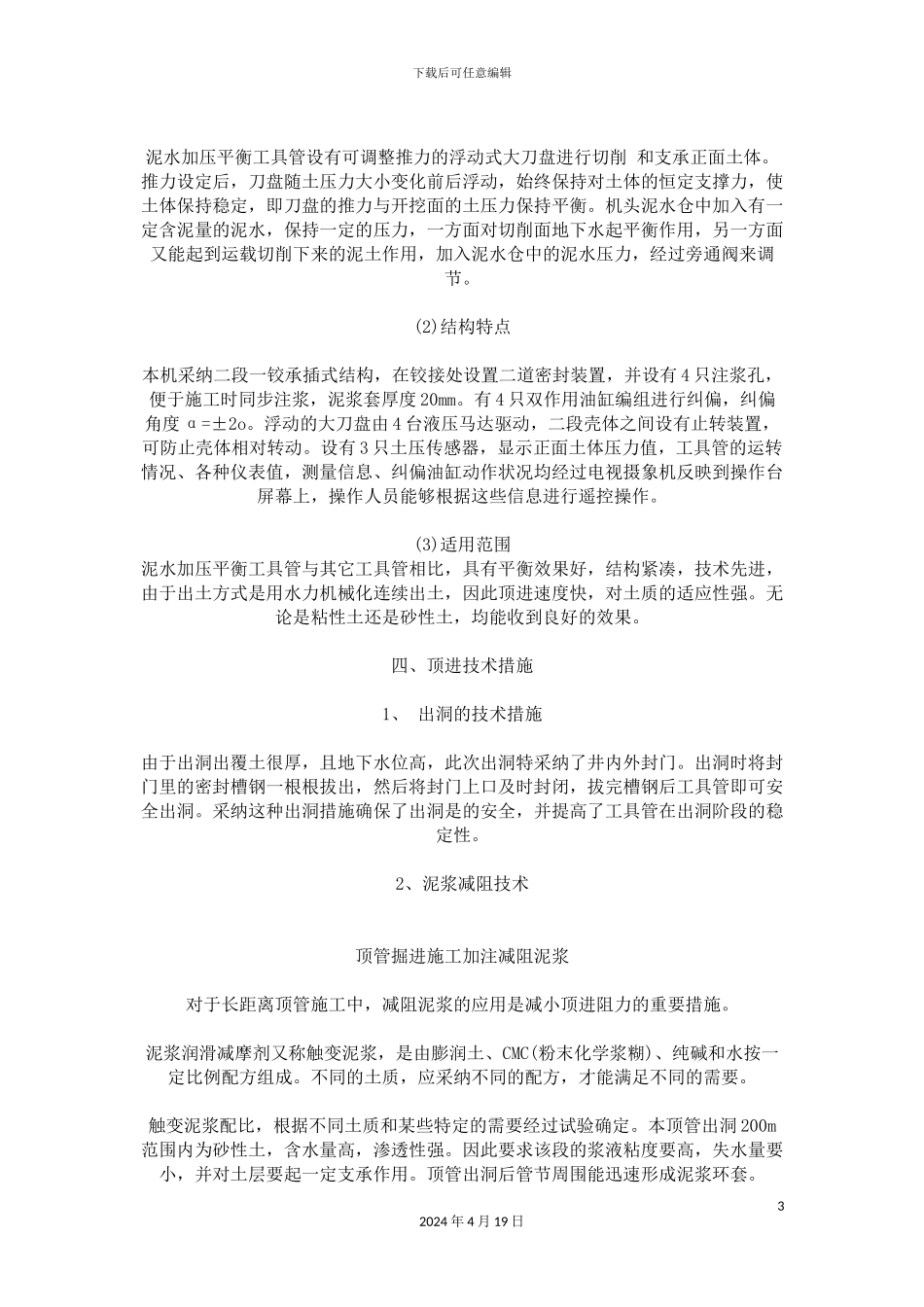

超长距离砼顶管施工技术_第3页
3/6
下载后可任意编辑超长距离砼顶管施工技术12024 年 4 月 19 日下载后可任意编辑超长距离砼顶管施工技术摘要 嘉兴污水处理排海顶管工程一次顶进 2050m,属于超长距离顶管。由于很好解决了超长距离顶进施工中的减阻泥浆、中继间运用、轴线控制等技术难题,仅用了 144 天就完成了全部顶进施工如管,制造了同类工程的世界记录。关键词 排海工程 超长距离顶管 技术措施一、工程概况排海管道工程是嘉兴市污水处理工程的一个重要组成部分。正常排放管总长2050m,管道内径 Φ mm,从高位井向大堤外顶进,出洞口管内底标高-20.23m,前747.5m 为下坡顶进,坡度-2.5‰,最后 302.5m 为平坡顶进,终点管内底标高-24.60m。采纳"F-B"型钢承口式钢筋砼管,楔形橡胶圈接口,多层胶合板衬垫。在平坡段内设有 16 根内径 Φ380mm 的扩散上升管,用垂直顶升工法施工。二、地质资料第④层,砂质粉土夹粉砂。灰色,饱和,稍密~中密,中等压缩性土,强度较高。顶板高程-13.70~-11.10m,层厚 4.90~6.60m;第④ a 层,粉质粘土。饱和,流塑,局部分布,中等偏高压缩性土,强度一般。顶板高程-16.20m,层厚 2.00m。第⑤层,淤泥质粉质粘土~淤泥质粘土。灰色,饱和,流塑,高压缩性土,强度低,渗透系数 K<10-6cm/s。顶板高程-19.50m~-13.60m,层厚 7.30m~9.40m,浅滩区未钻穿;第⑥层,粘土-粉质粘土。灰绿~黄色,硬塑~可塑,中等偏低压缩性土,强度较高。顶板高程-23.00~-22.60m,层厚 0.60~1.80m。三、工具管选型 正常排放管在出洞后的 150m~200m 范围内将遇到④层砂质粉土夹粉砂、④ a 层粉质粘土、⑤层淤泥质粉质粘土~淤泥质粘土中进行,随后的顶进主要在⑤层淤泥质粉质粘土~淤泥质粘土中进行。土层变化大,地质状况不理想,由于一次顶进距离2050 m,在国内是绝无仅有的,当前在世界上也是顶程最长的一条顶管,施工难度极大。经多次比选论证,最终决定采纳密封式大刀盘泥水加压平衡工具管施工。混凝土管节堆场(1)泥水加压平衡工具管工作原理22024 年 4 月 19 日下载后可任意编辑泥水加压平衡工具管设有可调整推力的浮动式大刀盘进行切削 和支承正面土体。推力设定后,刀盘随土压力大小变化前后浮动,始终保持对土体的恒定支撑力,使土体保持稳定,即刀盘的推力与开挖面的土压力保持平衡。机头泥水仓中加入有一定含泥量的泥水,保持一定的压力,一方面对切削面地下水起平衡作用,另一方面又能起到运载切削下来的泥土作用,加入泥水...
