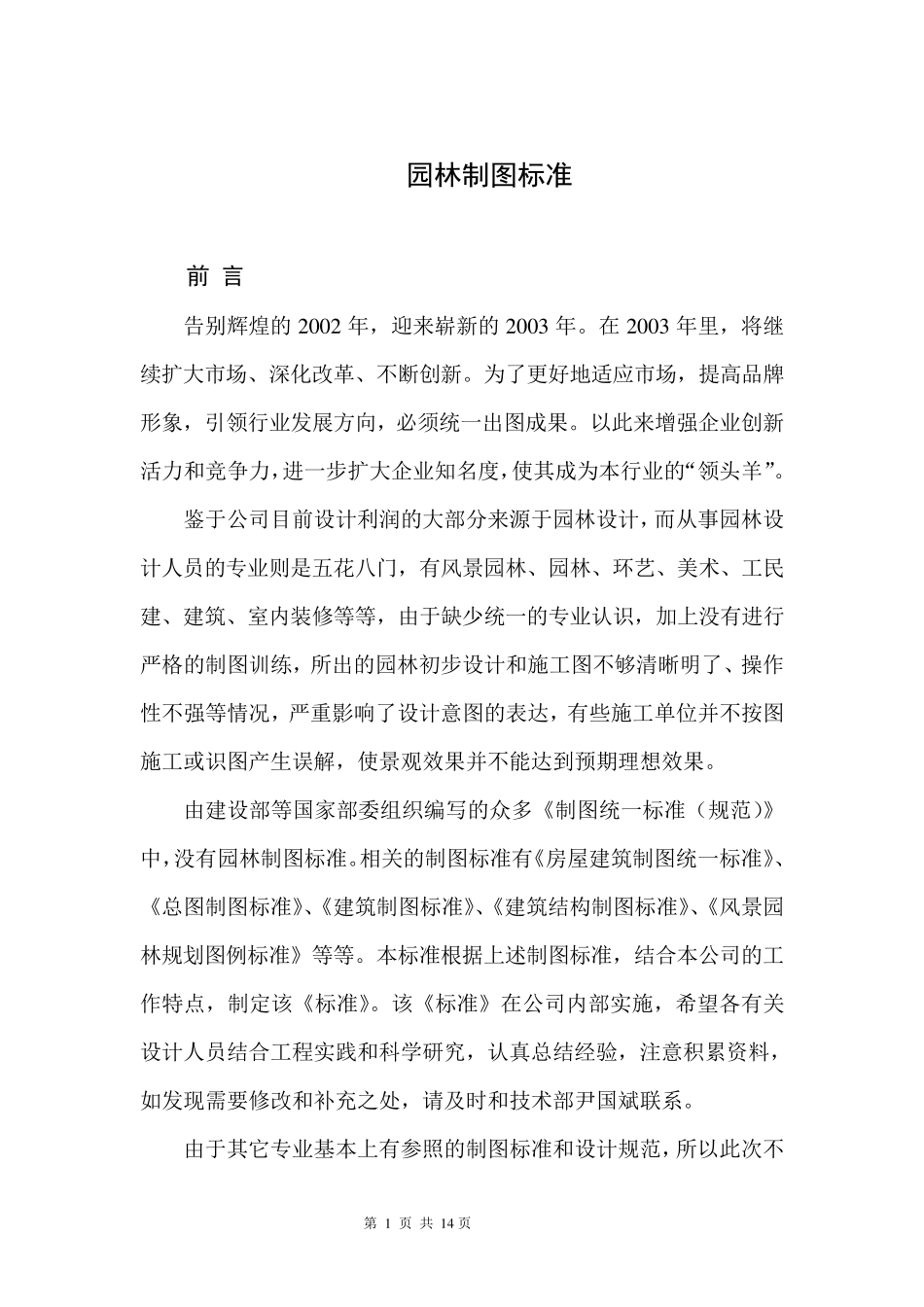

第 1 页 共 1 4 页 园林制图标准 前 言 告别辉煌的2 0 0 2 年，迎来崭新的2 0 0 3 年。在2 0 0 3 年里，将继续扩大市场、深化改革、不断创新。为了更好地适应市场，提高品牌形象，引领行业发展方向，必须统一出图成果。以此来增强企业创新活力和竞争力，进一步扩大企业知名度，使其成为本行业的“领头羊”。 鉴于公司目前设计利润的大部分来源于园林设计，而从事园林设计人员的专业则是五花八门，有风景园林、园林、环艺、美术、工民建、建筑、室内装修等等，由于缺少统一的专业认识，加上没有进行严格的制图训练，所出的园林初步设计和施工图不够清晰明了、操作性不强等情况，严重影响了设计意图的表达，有些施工单位并不按图施工或识图产生误解，使景观效果并不能达到预期理想效果。 由建设部等国家部委组织编写的众多《制图统一标准（规范）》中，没有园林制图标准。相关的制图标准有《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》、《建筑结构制图标准》、《风景园林规划图例标准》等等。本标准根据上述制图标准，结合本公司的工作特点，制定该《标准》。该《标准》在公司内部实施，希望各有关设计人员结合工程实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请及时和技术部尹国斌联系。 由于其它专业基本上有参照的制图标准和设计规范，所以此次不第 2 页 共 1 4 页 再制定，如确有需要，可另行制定。 本规范主编部门：技术部。参编部门：设计部、工程部。 主要起草人：尹国斌 郭 敏 程健华 何大胜 蒋惠玲 苏坤坪 林万明等。 厦门市路桥景观艺术公司 2 0 0 3 年 2 月 8 日 1 总 则 1 ．0 ．1 为了提高出图质量，将设计意图充分地通过图纸清晰地表达，使图纸操作性强，减少返工量，提高工作效率和设计质量，按照国家相关专业设计要求，遵照有关条款，结合本公司工作特点，制定我司的《园林制图标准》。 1 ．0 ．2 由于园林涉及到的相关专业较多，执行本标准时，必须同时执行《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》、《建筑结构制图标准》、《风景园林图示图例标准》等制图标准和规范。 1 ．0 ．3 本标准根据园林制图的特点，分为三大部分，即绿化种植、艺术小品、土建园建。 1 ．0 ．4 图框、图签、标题栏均采用以前设计部和技术部规定的统一的新的图框、会签栏和标题栏。 第 3 页 共 14 页 A...
