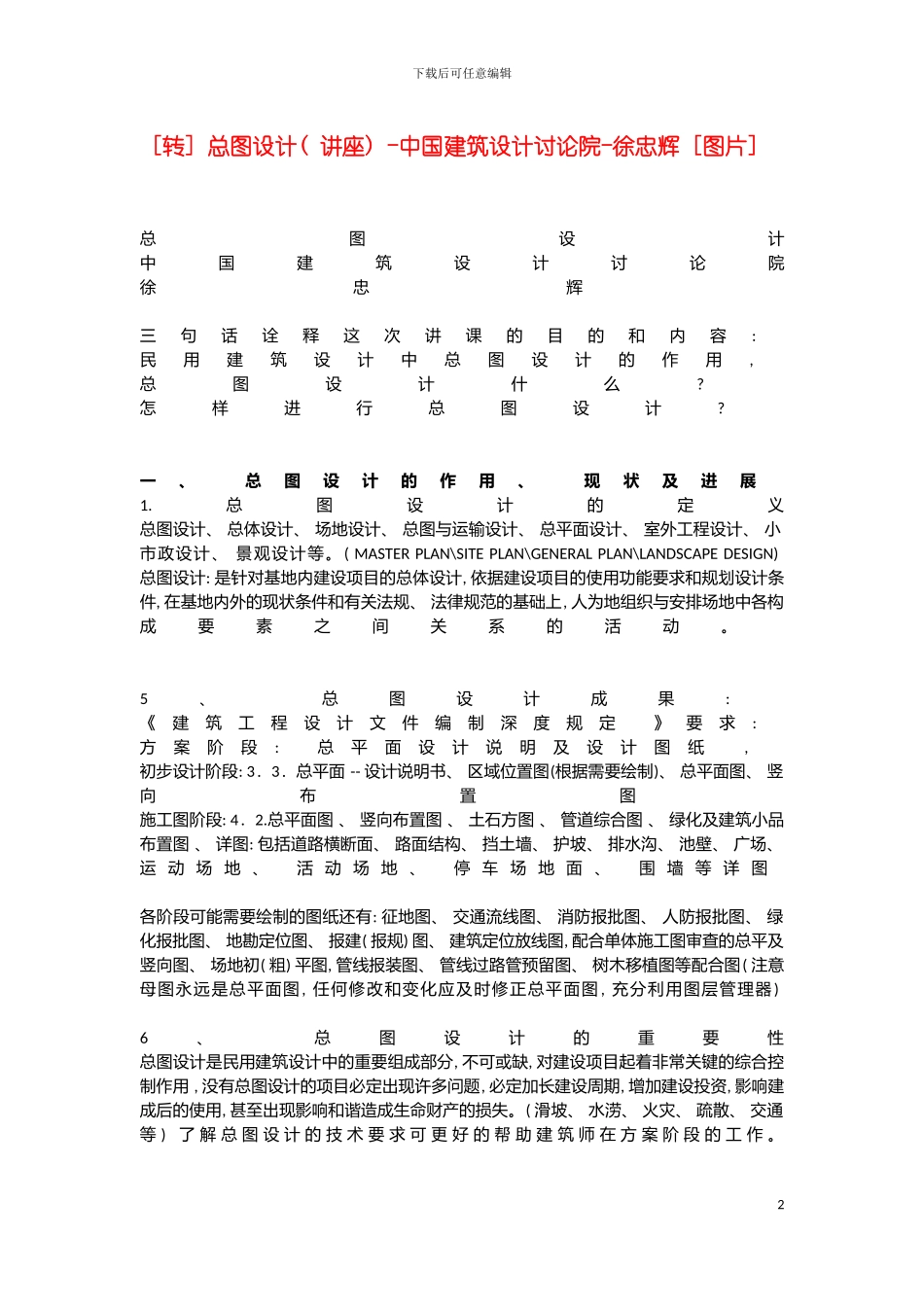

下载后可任意编辑转总图设计讲座中国建筑设计讨论院徐忠辉图片1下载后可任意编辑 [转] 总图设计( 讲座) -中国建筑设计讨论院-徐忠辉 [图片] 总图设计中国建筑设计讨论院徐忠辉 三句话诠释这次讲课的目的和内容: 民用建筑设计中总图设计的作用, 总图设计什么? 怎样进行总图设计? 一、 总图设计的作用、 现状及进展 1.总图设计的定义总图设计、 总体设计、 场地设计、 总图与运输设计、 总平面设计、 室外工程设计、 小市政设计、 景观设计等。( MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN) 总图设计: 是针对基地内建设项目的总体设计, 依据建设项目的使用功能要求和规划设计条件, 在基地内外的现状条件和有关法规、 法律规范的基础上, 人为地组织与安排场地中各构成要素之间关系的活动。 5、 总图设计成果: 《建筑工程设计文件编制深度规定 》要求: 方案阶段: 总平面设计说明及设计图纸 , 初步设计阶段: 3．3．总平面 -- 设计说明书、 区域位置图(根据需要绘制)、 总平面图、 竖向布置图 施工图阶段: 4．2.总平面图 、 竖向布置图 、 土石方图 、 管道综合图 、 绿化及建筑小品布置图 、 详图: 包括道路横断面、 路面结构、 挡土墙、 护坡、 排水沟、 池壁、 广场、 运 动 场 地 、 活 动 场 地 、 停 车 场 地 面 、 围 墙 等 详 图 各阶段可能需要绘制的图纸还有: 征地图、 交通流线图、 消防报批图、 人防报批图、 绿化报批图、 地勘定位图、 报建( 报规) 图、 建筑定位放线图, 配合单体施工图审查的总平及竖向图、 场地初( 粗) 平图, 管线报装图、 管线过路管预留图、 树木移植图等配合图( 注意母图永远是总平面图, 任何修改和变化应及时修正总平面图 , 充分利用图层管理器) 6、 总图设计的重要性总图设计是民用建筑设计中的重要组成部分, 不可或缺, 对建设项目起着非常关键的综合控制作用 , 没有总图设计的项目必定出现许多问题, 必定加长建设周期, 增加建设投资, 影响建成后的使用, 甚至出现影响和谐造成生命财产的损失。( 滑坡、 水涝、 火灾、 疏散、 交通等 ) 了 解 总 图 设 计 的 技 术 要 求 可 更 好 的 帮 助 建 筑 师 在 方 案 阶 段 的 工 作 。2下载后可任意编辑环保节能《公共建筑节能设计标准》GB50189— 4.1.1 建筑总平面的布置和设计, 宜利用冬季...
