固体绝缘环网柜安装使用说明书

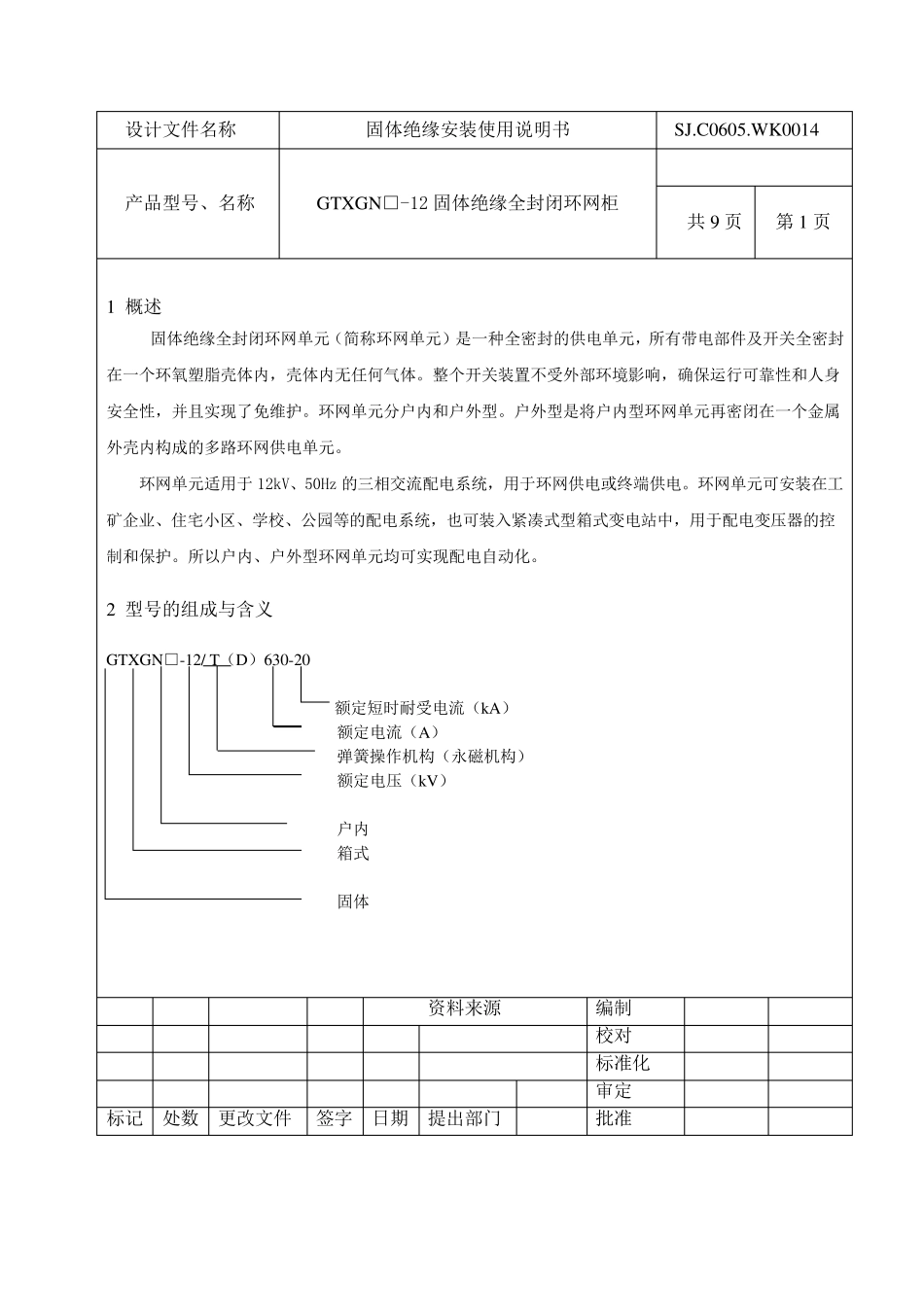

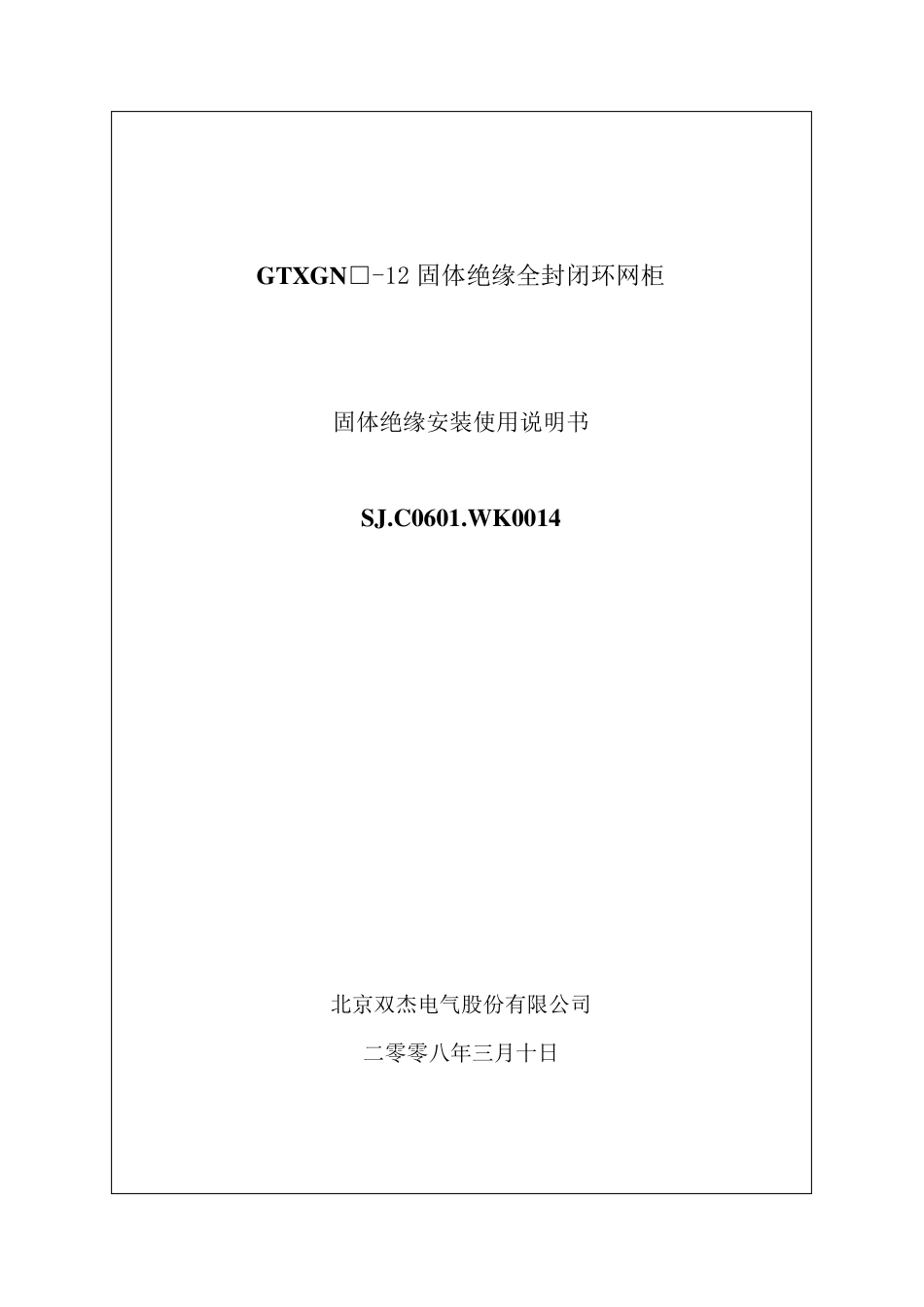

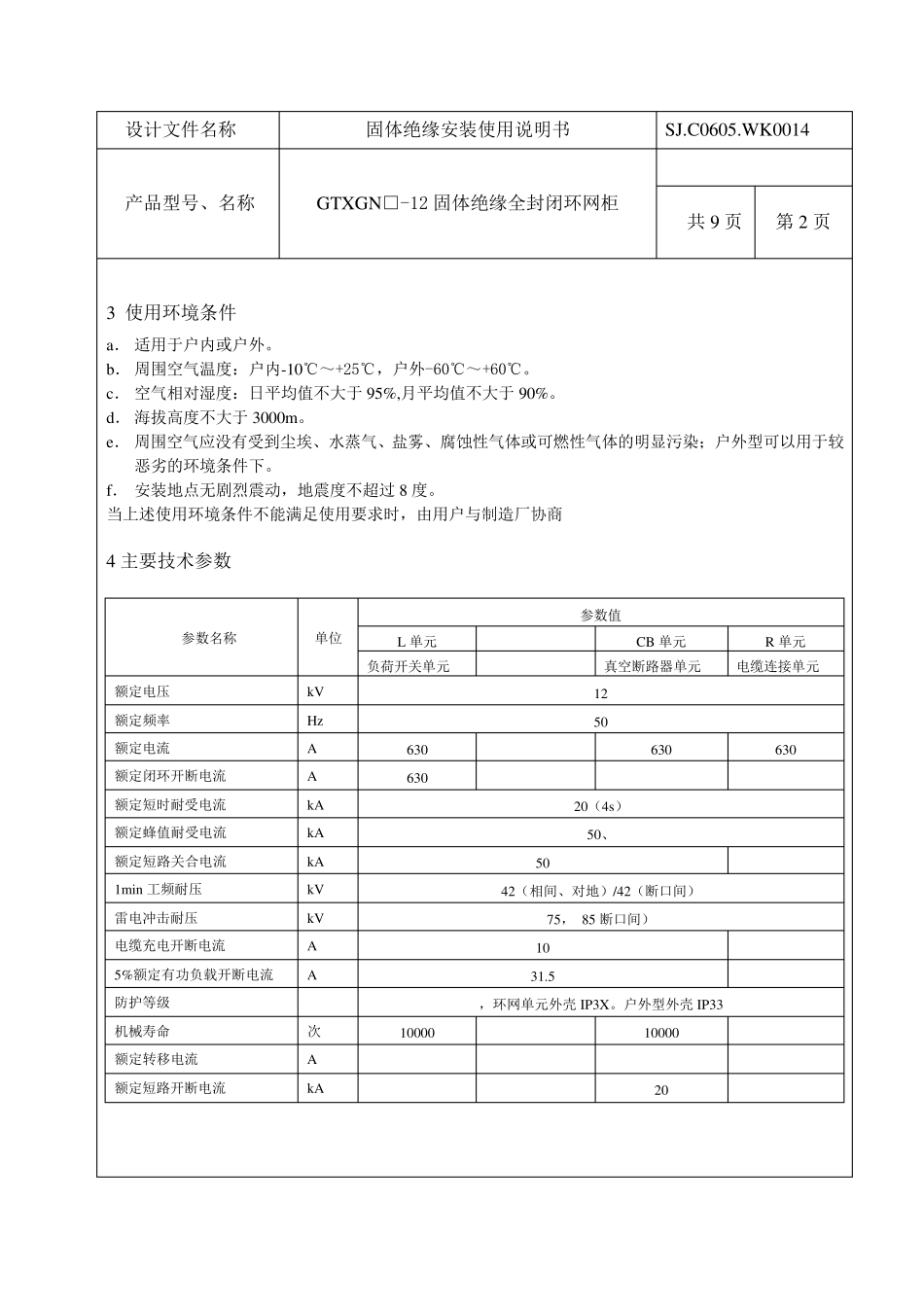

GTXGN□-12 固体绝缘全封闭环网柜 固体绝缘安装使用说明书 SJ.C0601.WK0014 北京双杰电气股份有限公司 二零零八年三月十日 设计文件名称 固体绝缘安装使用说明书 SJ.C0605.WK0014 产品型号、名称 GTXGN□-12 固体绝缘全封闭环网柜 共 9 页 第 1 页 1 概述 固体绝缘全封闭环网单元（简称环网单元）是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无任何气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路环网供电单元。 环网单元适用于 12kV、50Hz 的三相交流配电系统，用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。所以户内、户外型环网单元均可实现配电自动化。 2 型号的组成与含义 GTXGN□-12/ T（D）630-20 额定短时耐受电流（kA） 额定电流（A） 弹簧操作机构（永磁 机构） 额定电压（kV） 户内 箱式 固体 资 料 来 源 编 制 校对 标 准 化 审 定 标 记 处 数 更 改 文件 签 字 日 期 提 出 部门 批 准 设计文件名称 固体绝缘安装使用说明书 SJ.C0605.WK0014 产品型号、名称 GTXGN□-12 固体绝缘全封闭环网柜 共9 页 第2 页 3 使用环境条件 a． 适用于户内或户外。 b． 周围空气温度：户内-10℃～+25℃，户外-60℃～+60℃。 c． 空气相对湿度：日平均值不大于95%,月平均值不大于90%。 d． 海拔高度不大于3000m。 e． 周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下。 f． 安装地点无剧烈震动，地震度不超过 8 度。 当上述使用环境条件不能满足使用要求时，由用户与制造厂协商 4 主要技术参数 参数名称 单位 参数值 L 单元 CB 单元 R 单元 负荷开关单元 真空断路器单元 电缆连接单元 额定电压 kV 12 额定频率 Hz 50 额定电流 A 630 630 630 额定闭环开断电流 A 630 额定短时耐受电流 kA 20（4s） 额定蜂值耐受电流 kA 50、 额定短路关合电流 kA 50 1min 工频耐压 kV 42（相间、对地）/42（断口间） 雷电冲击耐压 kV 75， 85 断口间） 电缆充电开断电流 A 10 5%额定有...
