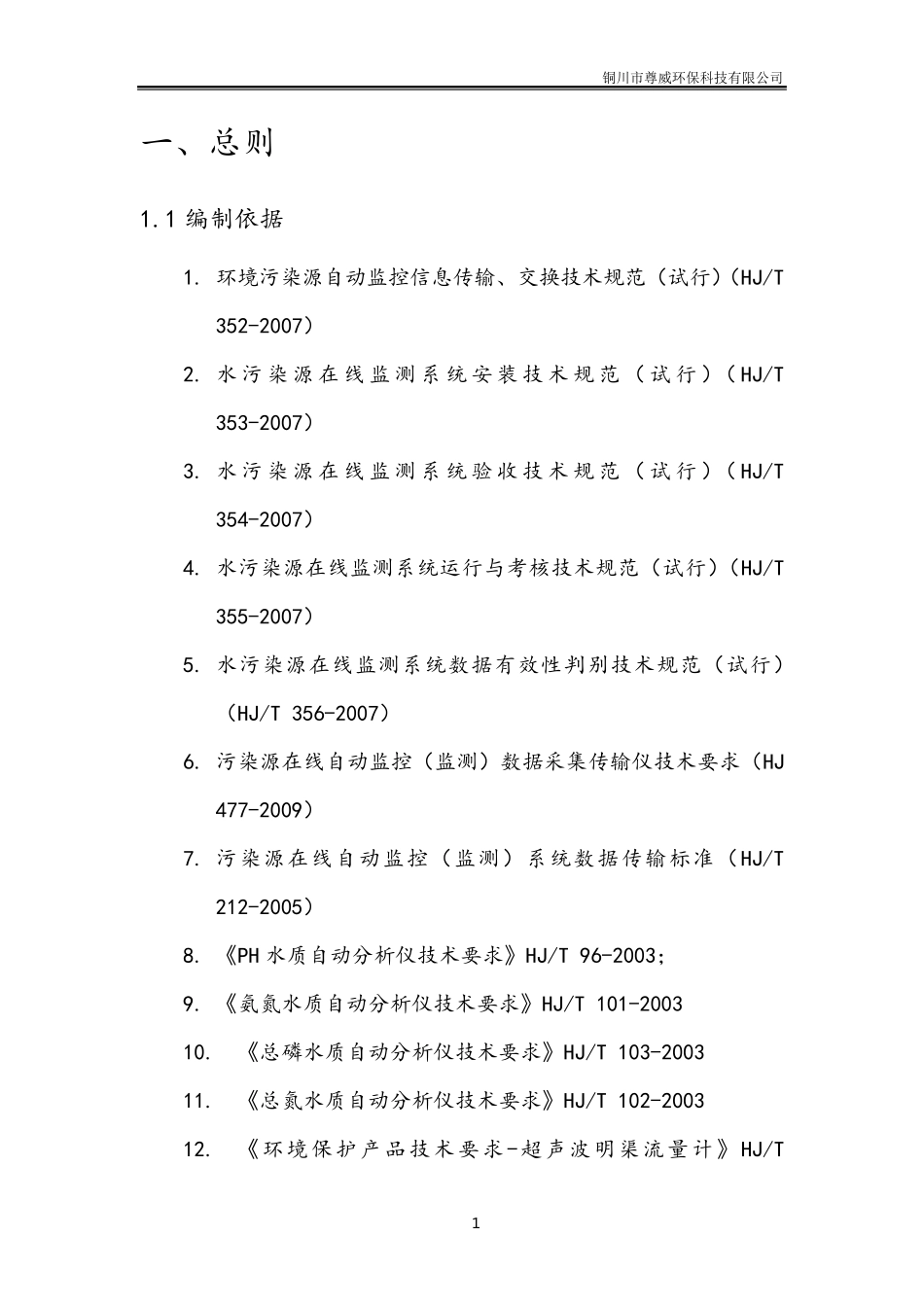

排放口水质在线监测系统安装工程 设 计 方 案 二〇二〇年二月 铜川市尊威环保科技有限公司 １ 一、总则 1.1 编制依据 1. 环境污染源自动监控信息传输、交换技术规范（试行）（HJ/T 352-2007） 2. 水 污 染 源 在 线 监 测 系 统 安 装 技 术 规 范 （ 试 行 ）（ HJ/T 353-2007） 3. 水 污 染 源 在 线 监 测 系 统 验 收 技 术 规 范 （ 试 行 ）（ HJ/T 354-2007） 4. 水污染源在线监测系统运行与考核技术规范（试行）（HJ/T 355-2007） 5. 水污染源在线监测系统数据有效性判别技术规范（试行）（HJ/T 356-2007） 6. 污染源在线自动监控（监测）数据采集传输仪技术要求（HJ 477-2009） 7. 污染源在线自动监控（监测）系统数据传输标准（HJ/T 212-2005） 8. 《PH 水质自动分析仪技术要求》HJ/T 96-2003； 9. 《氨氮水质自动分析仪技术要求》HJ/T 101-2003 10. 《总磷水质自动分析仪技术要求》HJ/T 103-2003 11. 《总氮水质自动分析仪技术要求》HJ/T 102-2003 12. 《环境保护产品技术要求-超声波明渠流量计》HJ/T 铜川市尊威环保科技有限公司 ２ 15-2007 13. 《环境保护产品技术要求-化学需氧量CODcr 水质在线监测仪》HJ/T 377-2007 14. 《关于开展排放口规范化整治工作的通知》环发[1999]24号 15. 《城镇污水处理厂污染物排放标准》GB18918-2002 16. 《工业与民用电力装置的接地设计规范》GBJ65-83 17. 《电缆线路施工及验收规范》GB50168-92 18. 《巴歇尔槽测流规范》 SL 24-91 二、 排污单位及排污现状 2.1 排污口规范化情况 经污水厂处理后出水排入河道，日排水量约为*****m3，计量明渠已建设，已安装标准化计量槽和明渠流量计。 三、 系统建设方案设计 排污在线监测系统由采样单元，预处理单元、分析监测单元、通信单元等构成。采样单元、预处理单元完成水质自动监测的水样采集、水样预处理等采样控制过程；分析监测单元完成水质监测参数的分析过程；通信单元实现数据及控制指令的上行及下行传输过程，数据及时传至省市环保及厂区监控中心。系统依据合理、实用、经济、可靠、运行维护简单的原则，并参照国家有关技术标准、规范及有关部门技 铜川市尊威环保科技有限公司 ３ 术标准严格设计。满足用户对水质实时监测和远程监控的要求。 3.1 污染源在线监测设备安装位置选择 在线监测设备安装于污水厂总排放口旁在线监...
