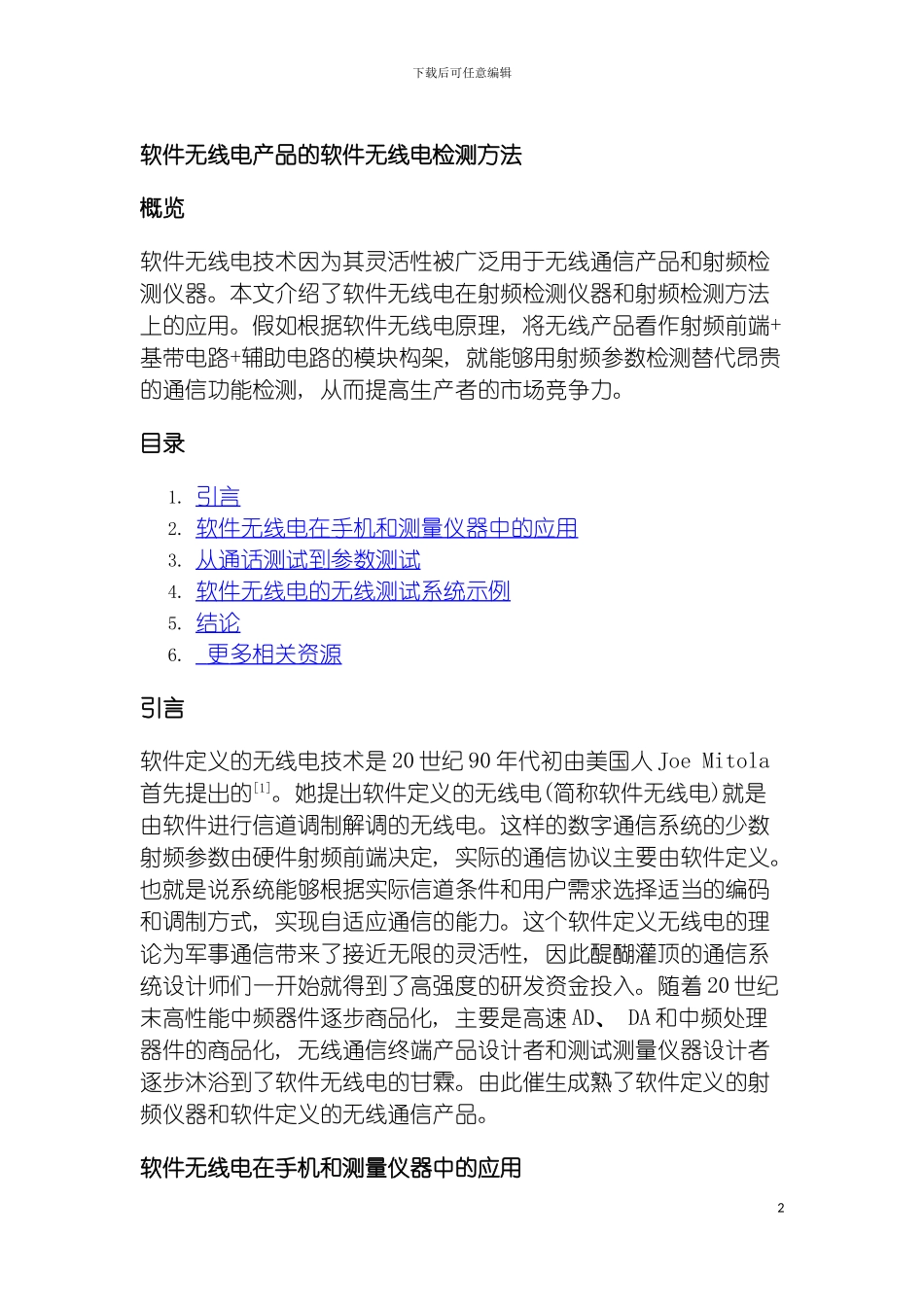

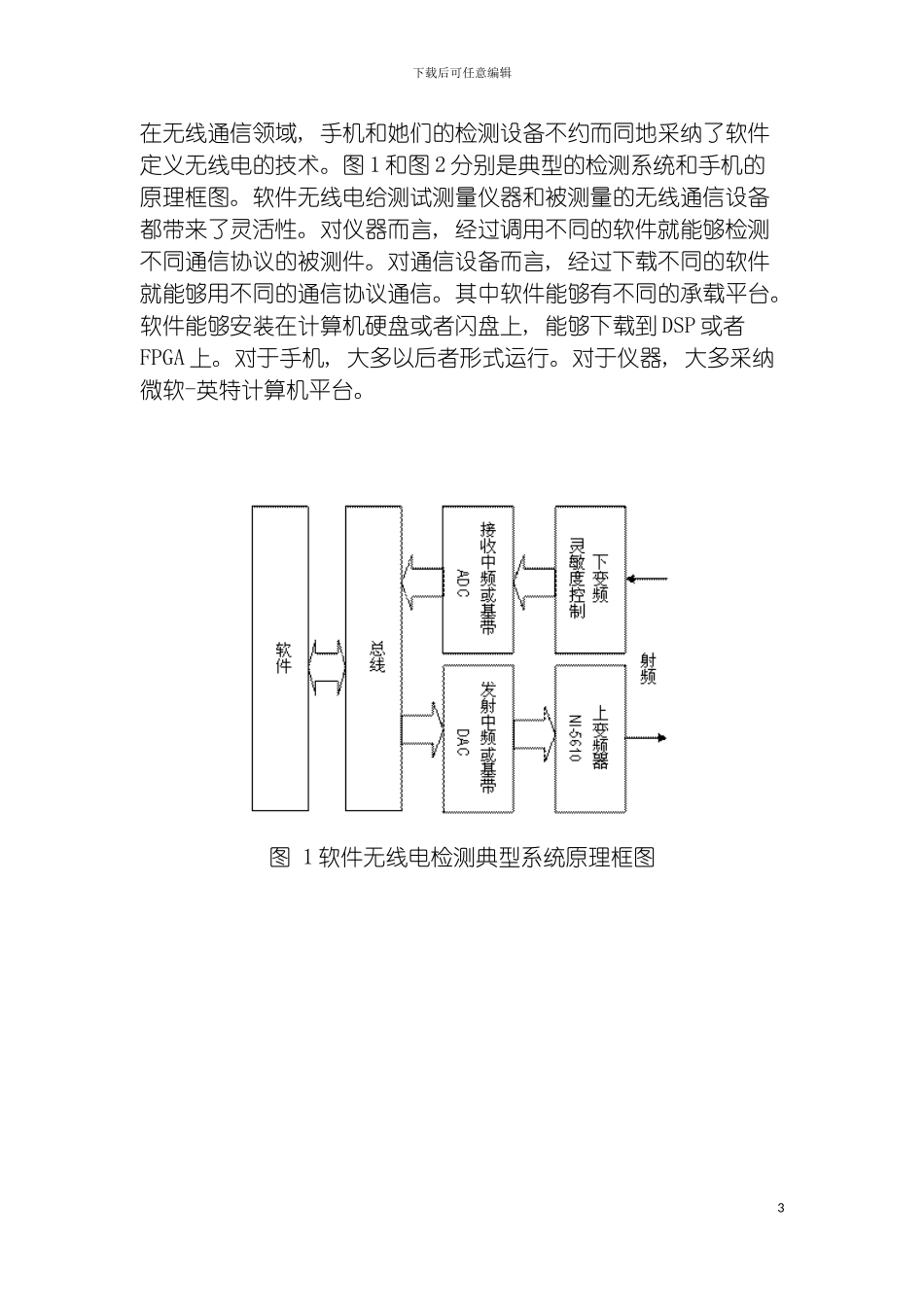

下载后可任意编辑软件无线电产品的软件无线电检测方法1下载后可任意编辑软件无线电产品的软件无线电检测方法概览软件无线电技术因为其灵活性被广泛用于无线通信产品和射频检测仪器。本文介绍了软件无线电在射频检测仪器和射频检测方法上的应用。假如根据软件无线电原理, 将无线产品看作射频前端+基带电路+辅助电路的模块构架, 就能够用射频参数检测替代昂贵的通信功能检测, 从而提高生产者的市场竞争力。目录1. 引言 2. 软件无线电在手机和测量仪器中的应用 3. 从通话测试到参数测试 4. 软件无线电的无线测试系统示例 5. 结论 6. 更多相关资源 引言软件定义的无线电技术是 20 世纪 90 年代初由美国人 Joe Mitola首先提出的[1]。她提出软件定义的无线电(简称软件无线电)就是由软件进行信道调制解调的无线电。这样的数字通信系统的少数射频参数由硬件射频前端决定, 实际的通信协议主要由软件定义。也就是说系统能够根据实际信道条件和用户需求选择适当的编码和调制方式, 实现自适应通信的能力。这个软件定义无线电的理论为军事通信带来了接近无限的灵活性, 因此醍醐灌顶的通信系统设计师们一开始就得到了高强度的研发资金投入。随着 20 世纪末高性能中频器件逐步商品化, 主要是高速 AD、 DA 和中频处理器件的商品化, 无线通信终端产品设计者和测试测量仪器设计者逐步沐浴到了软件无线电的甘霖。由此催生成熟了软件定义的射频仪器和软件定义的无线通信产品。软件无线电在手机和测量仪器中的应用2下载后可任意编辑在无线通信领域, 手机和她们的检测设备不约而同地采纳了软件定义无线电的技术。图 1 和图 2 分别是典型的检测系统和手机的原理框图。软件无线电给测试测量仪器和被测量的无线通信设备都带来了灵活性。对仪器而言, 经过调用不同的软件就能够检测不同通信协议的被测件。对通信设备而言, 经过下载不同的软件就能够用不同的通信协议通信。其中软件能够有不同的承载平台。软件能够安装在计算机硬盘或者闪盘上, 能够下载到 DSP 或者FPGA 上。对于手机, 大多以后者形式运行。对于仪器, 大多采纳微软-英特计算机平台。 图 1 软件无线电检测典型系统原理框图 3下载后可任意编辑图 2 手机电子典型结构原理框图在仪器方面, 又分为封闭结构和开放结构两种流派。封闭结构仪器提供一定数量协议的完整的无线测试测量功能。用户经过调用程控指令, 如 GPIB 指令, 就能够完成对被测件的各项测试。仪...
