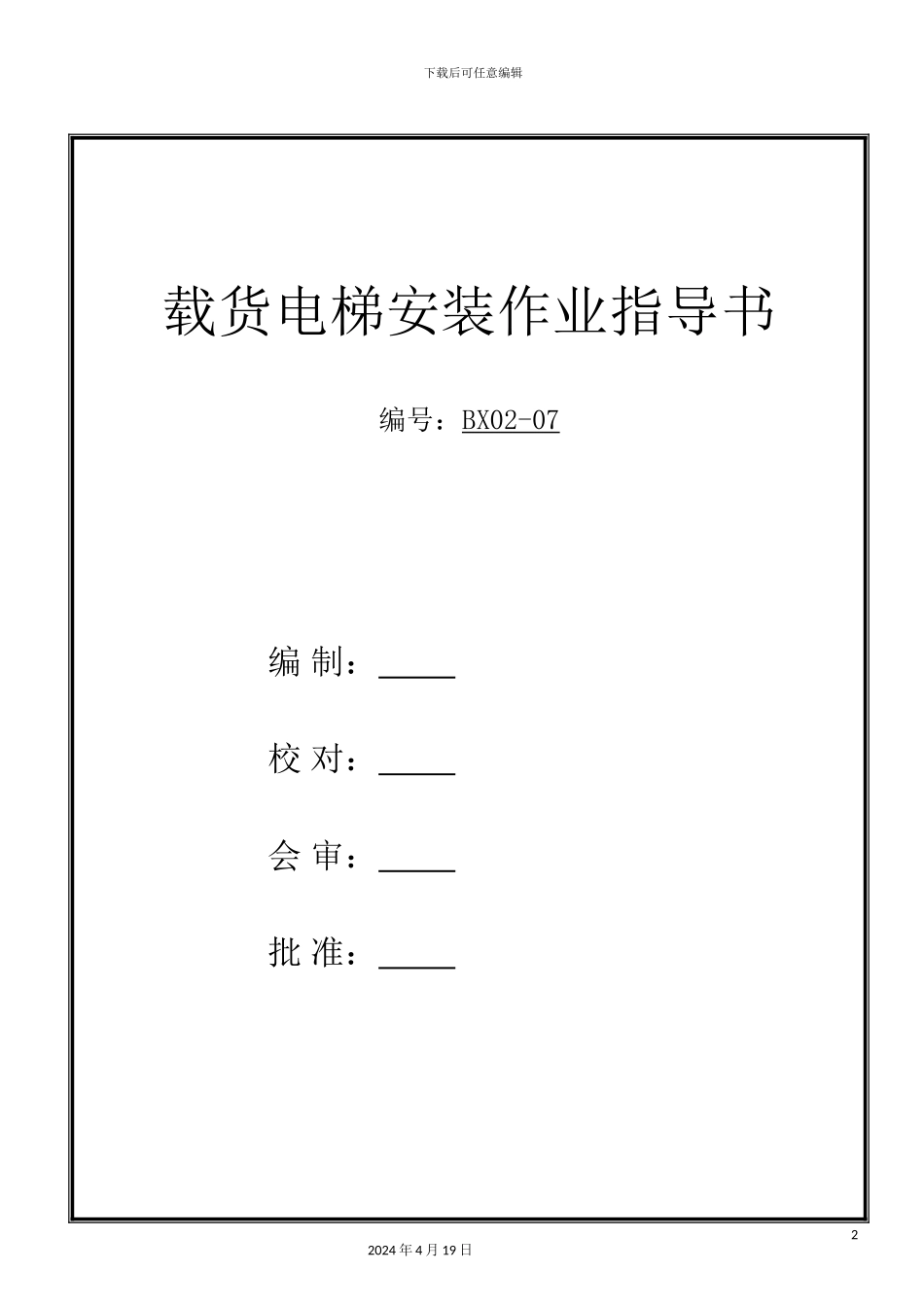

载货电梯安装作业指导书

下载后可任意编辑载货电梯安装作业指导书12024 年 4 月 19 日下载后可任意编辑载货电梯安装作业指导书编号：BX02-07编 制： 校 对： 会 审： 批 准： 22024 年 4 月 19 日下载后可任意编辑晋中博信机电设备贸易有限公司 3 月目 录一、载货电梯安装作业指导书（机械部分）·1.1 使用范围1.2 一般规定1.3 安装前的准备工作1.4 机房承重梁1.5 导轨架1.6 轿厢及导靴1.7 轿厢 1.8 对重 1.9 缓冲器1.10 曳引绳1.11 门系统装置1.12 安全钳1.13 限速器1.14 平层精度调整1.15 安装后工井道机房整理二、载货电梯安装作业指导书（电气部分）2.1 井道内电线敷设2.2 试车调整2.3 载货电梯常见故障 32024 年 4 月 19 日下载后可任意编辑1 一般规定1.1 载货电梯在安装前必须完成与之有关的土建项目，其基本要求如下：1.1.1 按相关《井道布置图》的要求完成载货电梯井道、载货电梯机房的土建施工。进场前完成对双方约定的井道尺寸进行勘测确认，砖墙井道壁可不进行表面粉刷，但每项层之间应加一道钢筋混凝土圈梁。1.1.2 按相关《井道布置图》的要求布置井道壁上的预埋铁，其位置偏差应符合《设备基础尺寸和位置的质量要求》的规定，预埋钢板表面可凸出井道壁 20mm，但不能超过50mm,对于井道的宽度和深度与其相应的理想面的偏差不得大于 30m（正偏差）。1.1.3 井道底坑应是防水的，应适当考虑梅雨季节的特别情况。1.1.4 井道布置图所标层门口尺寸为装修后尺寸，建筑上应有装饰预留量。（实际施工尺寸应比图上所标尺寸大）。1.1.5 井道内 1m 范围内不准有水管或电缆经过。1.1.6 井道底坑内应预埋有接地线，其接地电阻应不大于 4Ω。1.1.7 机房应与水箱和烟道隔离，机房楼面的负栽能力应大于 6000N/m。1.1.8 机房内钢丝绳与楼板孔洞每边间隙应为 20-40mm，通向井道的孔洞四周应筑高 50mm以上的台阶。1.2 载货电梯在安装前必须按部件装箱清单，对主要零部件的质量和安装设备、工具的完好程度进行全面的检查、查看其是否有缺件、缺陷或损坏，如有问题应及时提出，并填写“载货电梯开箱检查记录”（在安装过程记录内），从发货日起到运输及库存保管不超过六个月，缺件、缺陷及损坏由生产厂负责，否则将由用户自理。1.3 安装过程中，如发现本厂产品有结构不和理的地方和错误时，按安装质量管理制度规定及时提出并商讨解决的方法。1.4 本《说明书》中所说的安装方法，在满足安装验收技术条件下，也可...
