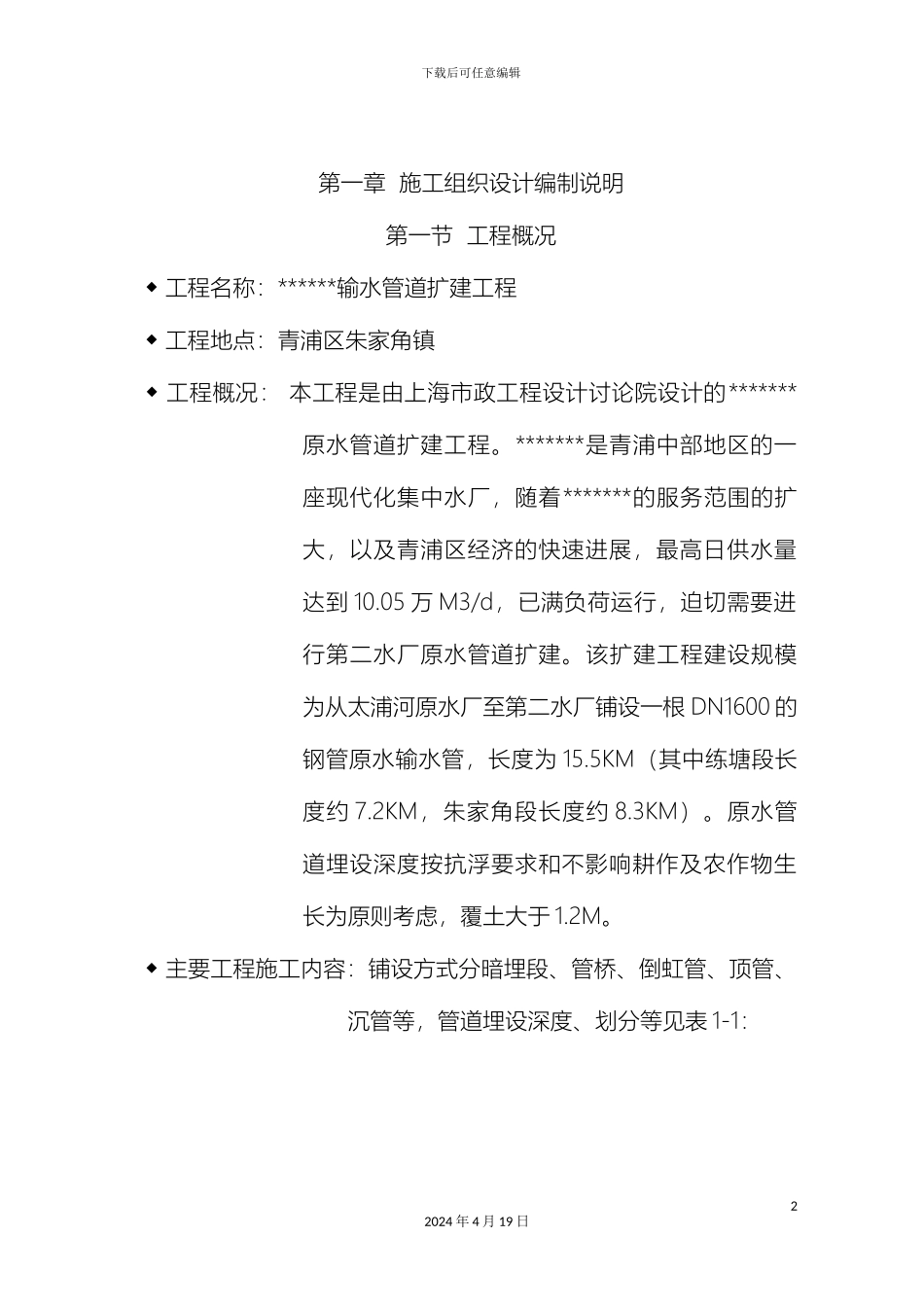

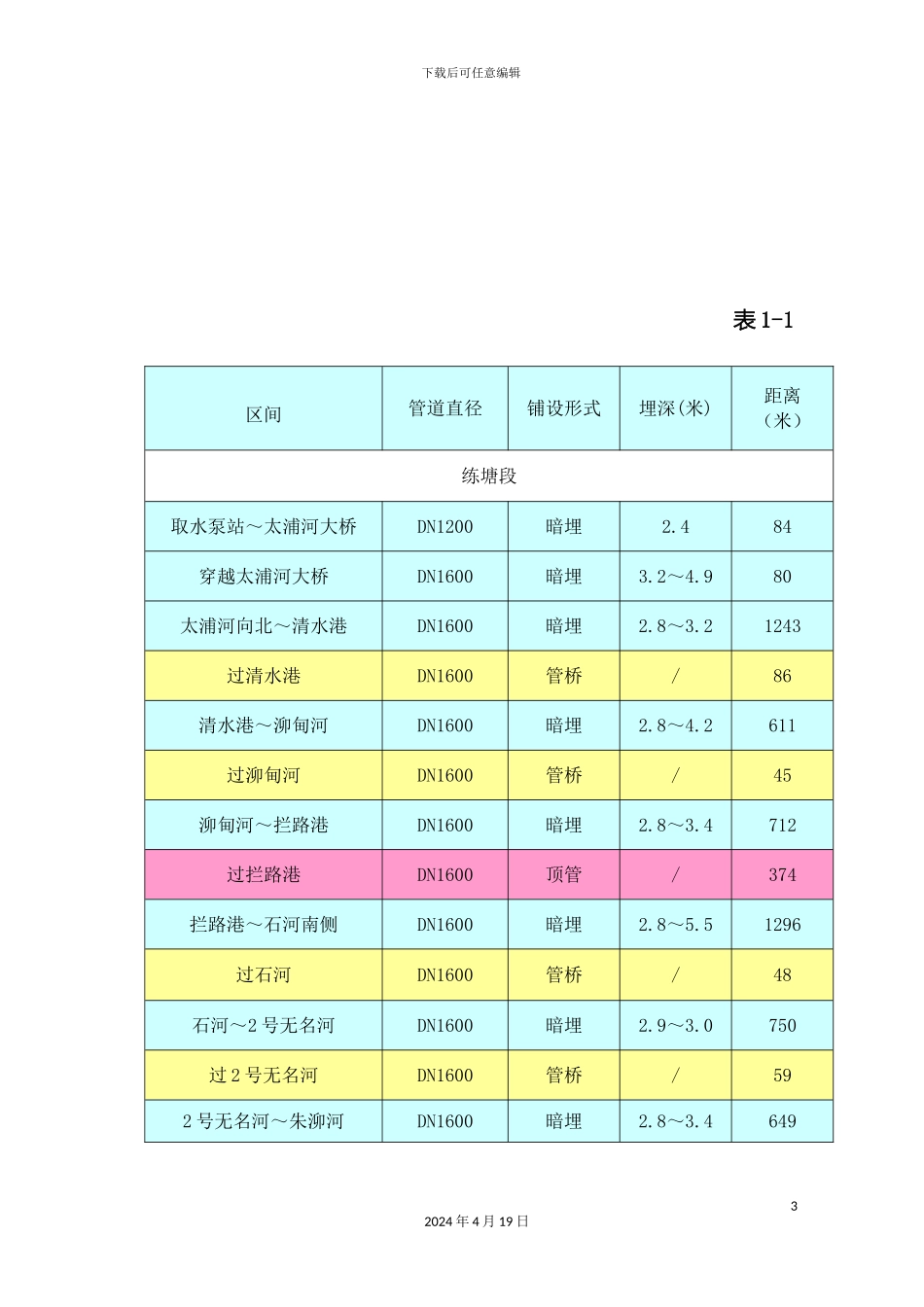

下载后可任意编辑输水管道安装施工组织设计12024 年 4 月 19 日下载后可任意编辑第一章 施工组织设计编制说明第一节 工程概况◆ 工程名称：******输水管道扩建工程 ◆ 工程地点：青浦区朱家角镇◆ 工程概况： 本工程是由上海市政工程设计讨论院设计的*******原水管道扩建工程。*******是青浦中部地区的一座现代化集中水厂，随着*******的服务范围的扩大，以及青浦区经济的快速进展，最高日供水量达到 10.05 万 M3/d，已满负荷运行，迫切需要进行第二水厂原水管道扩建。该扩建工程建设规模为从太浦河原水厂至第二水厂铺设一根 DN1600 的钢管原水输水管，长度为 15.5KM（其中练塘段长度约 7.2KM，朱家角段长度约 8.3KM）。原水管道埋设深度按抗浮要求和不影响耕作及农作物生长为原则考虑，覆土大于 1.2M。◆ 主要工程施工内容：铺设方式分暗埋段、管桥、倒虹管、顶管、沉管等，管道埋设深度、划分等见表 1-1：22024 年 4 月 19 日下载后可任意编辑 表 1-1区间管道直径铺设形式埋深(米)距离（米）练塘段取水泵站～太浦河大桥DN1200暗埋2.484穿越太浦河大桥DN1600暗埋3.2～4.980太浦河向北～清水港DN1600暗埋2.8～3.21243过清水港DN1600管桥/86清水港～泖甸河DN1600暗埋2.8～4.2611过泖甸河DN1600管桥/45泖甸河～拦路港DN1600暗埋2.8～3.4712过拦路港DN1600顶管/374拦路港～石河南侧DN1600暗埋2.8～5.51296过石河DN1600管桥/48石河～2 号无名河DN1600暗埋2.9～3.0750过 2 号无名河DN1600管桥/592 号无名河～朱泖河DN1600暗埋2.8～3.464932024 年 4 月 19 日下载后可任意编辑过朱泖河DN1600顶管/218朱泖河～沈太河DN1600暗埋2.9～4.4873过沈太河DN1600管桥/52沈太河～沈砖路DN1600暗埋2.8～3.3458朱家角段沈太路～沈砖路 N 号河DN1600暗埋2.9～4.41034过沈砖路 N 号河DN1600管桥/66沈砖路 N 号河～P 号河DN1600暗埋2.8～3.3160过 P 号河DN1600倒虹管7.448P 号河～东庄湾桥DN1600暗埋2.9～3.4220过东庄湾桥DN1600管桥/46东庄湾桥～过沈砖路DN1600暗埋2.864过沈砖路DN1600顶管/41过沈砖路～新 1 号桥DN1600暗埋2.8～3.4621过新 1 号河DN1600管桥/44新 1 号河～新 2 号河DN1600暗埋2.8～4.1704过新 2 号河DN1600倒虹管7.653新 2 号河～新 3 号河DN1600暗埋2.8～3.0270过新 3 号河DN1600管桥/4542024 年 4 月 19 日下载后可任意编辑新 3 号河～新 4 号河DN1600暗埋2.8～2.9120过...
