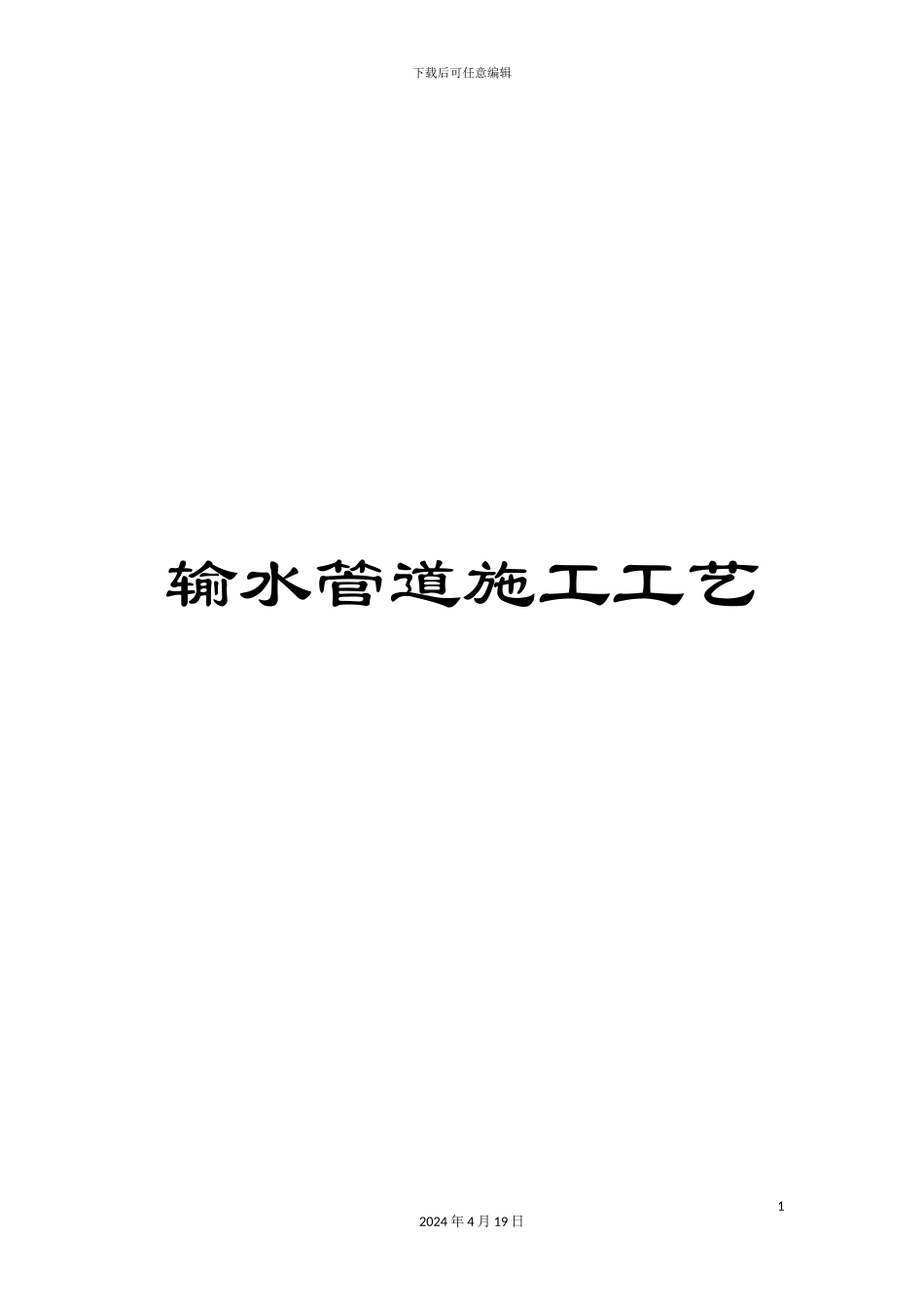

下载后可任意编辑输水管道施工工艺12024 年 4 月 19 日下载后可任意编辑一般管道施工方案一、施工工艺大开挖管段管道施工工艺流程施 工 准 备测 量 放 样清 除 表 土降 排 水沟 槽 开 挖 安 管护 管检 查 井 砌 筑 性 能 试 验回 填 （ 除 节点） 回 填 土二、施工准备 （一）、办好施工许可证，做到不违章，不影响附近居民及单02024 年 4 月 19 日下载后可任意编辑位的正常工作、生活。 （二）、对施工图纸及所有施工文件作认真学习、讨论，了解设计意图和要求，认真讨论地质勘察报告。 （三）、进行现场踏勘，重点核查保护公用管线，地区排水，摸清地下障碍物的情况，并摸清暴雨积水情况，以便拟定施工期间的排水措施。 （四）、根据用电量，架设好临时用电线路，并配上安全设施，做好施工便道，临时堆场。 （五）、开挖前做好原有管线交底工作，落实专人负责。三、测量放样清理施工现场，根据设计管位用测量仪器定出各管线的线位的中心桩，并按沟槽开挖宽度在中心桩两侧用石灰线标出沟槽上口边线，且沿管线位置放设临时水准点及高程控制桩，以便于管12024 年 4 月 19 日下载后可任意编辑道的施工。测量放样成果须经监理工程师审核，填报测量复核记录。施工中使用的各高程及轴线控制点要定期复核，确保其精确度 。管道施工前先探明在开挖范围内有无地下管线，在原有地下管线处先用人工开挖暴露，并设立醒目标志。四、沟槽开挖（一）、开挖方案1、根据工程地质报告及设计图纸，管道埋深在 3m 以内的，施工采纳放坡大开挖，坡度为 1：0. 5。 2、当施工管道靠近现状建、构筑物时或开挖深度超过 3m 时，或根据现场实际土质情况，分级放坡开挖实施较困难的地段，我方实行钢板桩支护加圆木支撑的方法进行开挖。3、开挖过程中用经纬仪监控中线位置，用水准仪随时监测槽底高程，避开超挖或欠挖，沟槽底应夯填密实，平整，不得有砖22024 年 4 月 19 日下载后可任意编辑块、瓦砾、石块、树根等杂物，在夯实、整平沟槽底的基础上，才能铺设管道。(二) 管沟深度：管沟开挖深度为自然平地面下 3 米，遇沟、渠、河、路等障碍时，根据具体要求施工；管沟宽度：管道开挖底宽可按下列公式执行： B= n（DN+b）+b 式中：n—管道条数。DN—管道公称直径，m。b—管道间净距，本设计规定管道间净距不低于 0.6 米，即管沟开挖不低于 4.64 米。在开挖过程中，如发现人工土、淤泥、流砂、下沉...
