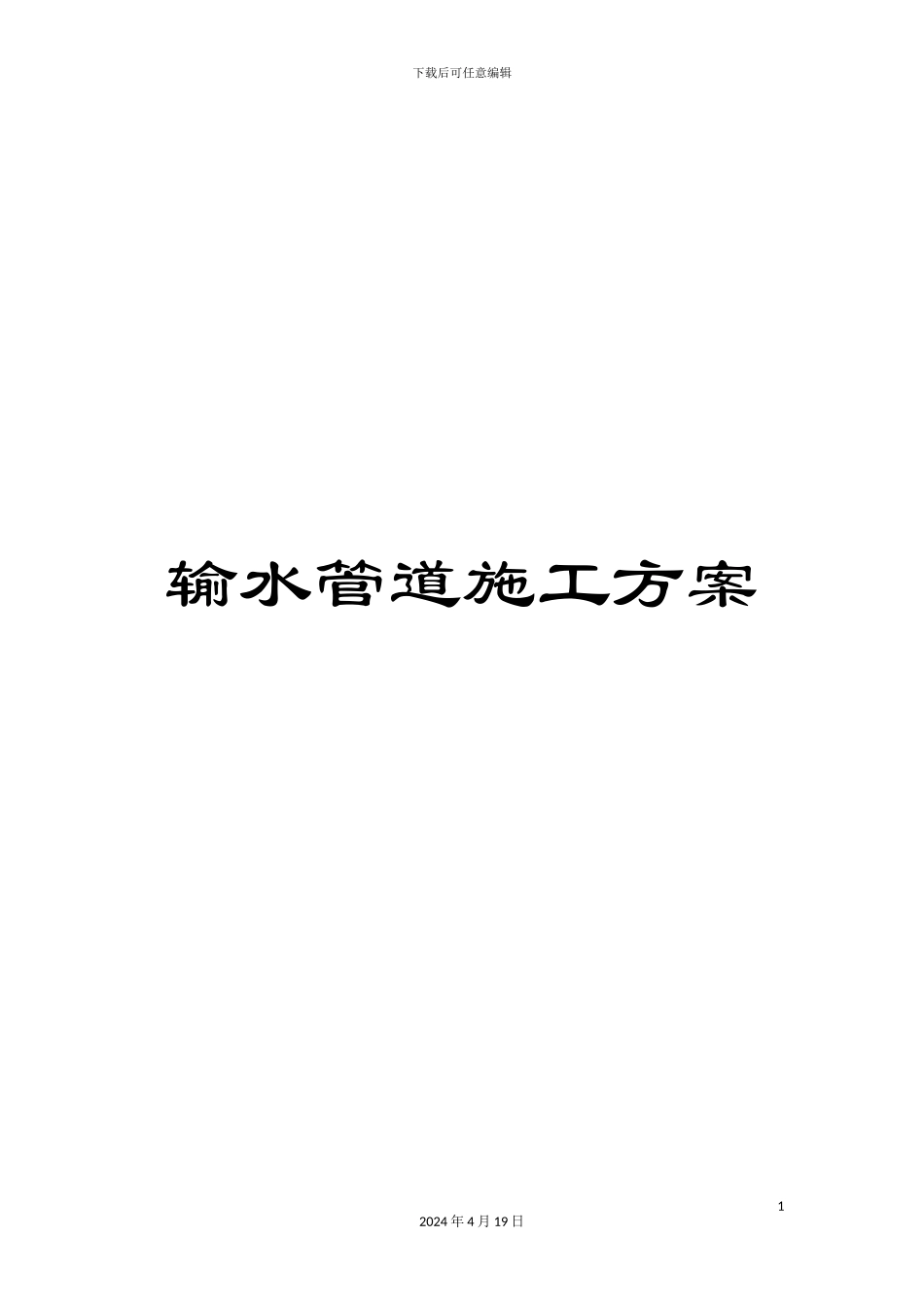

输水管道施工方案VIP专享

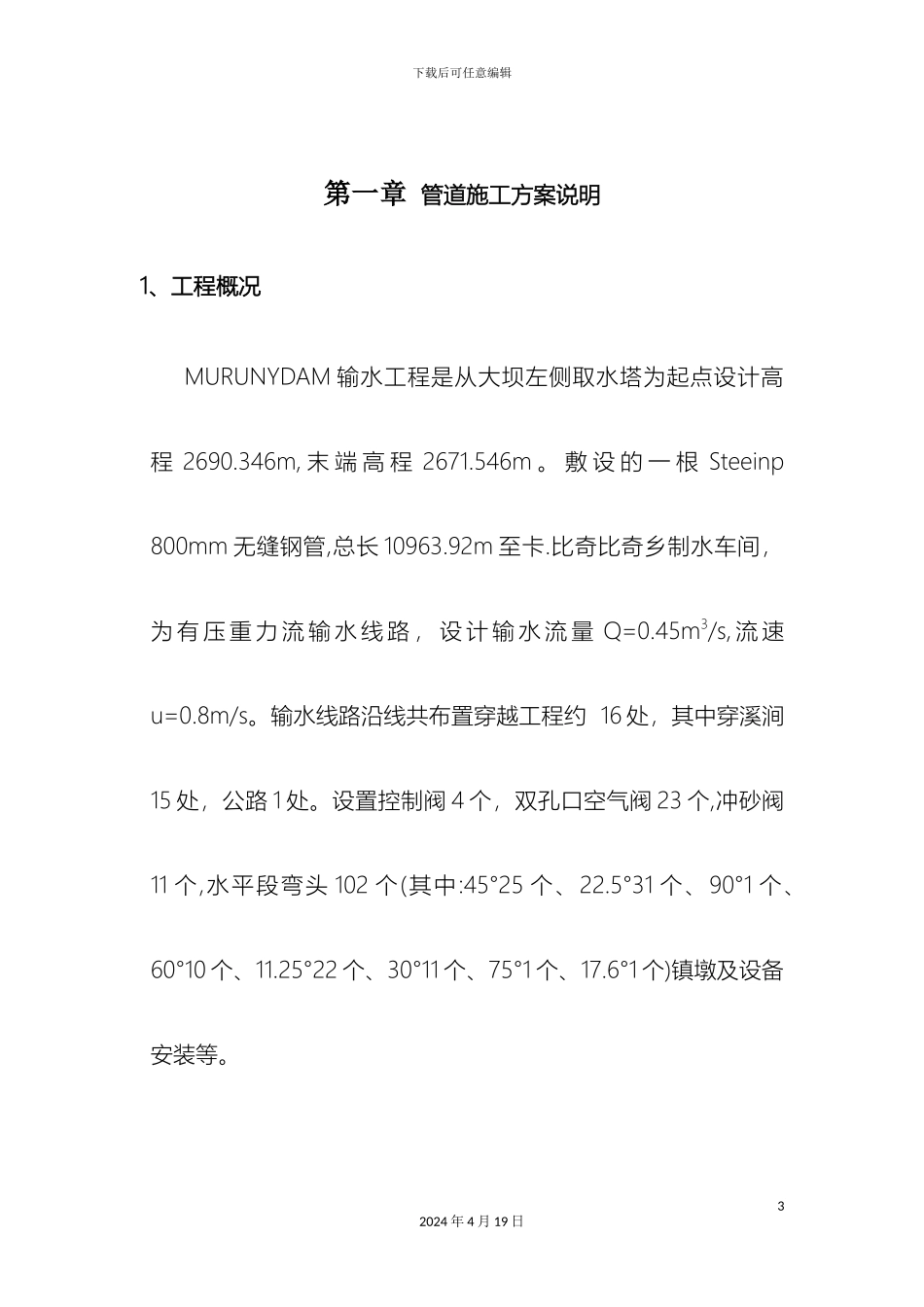

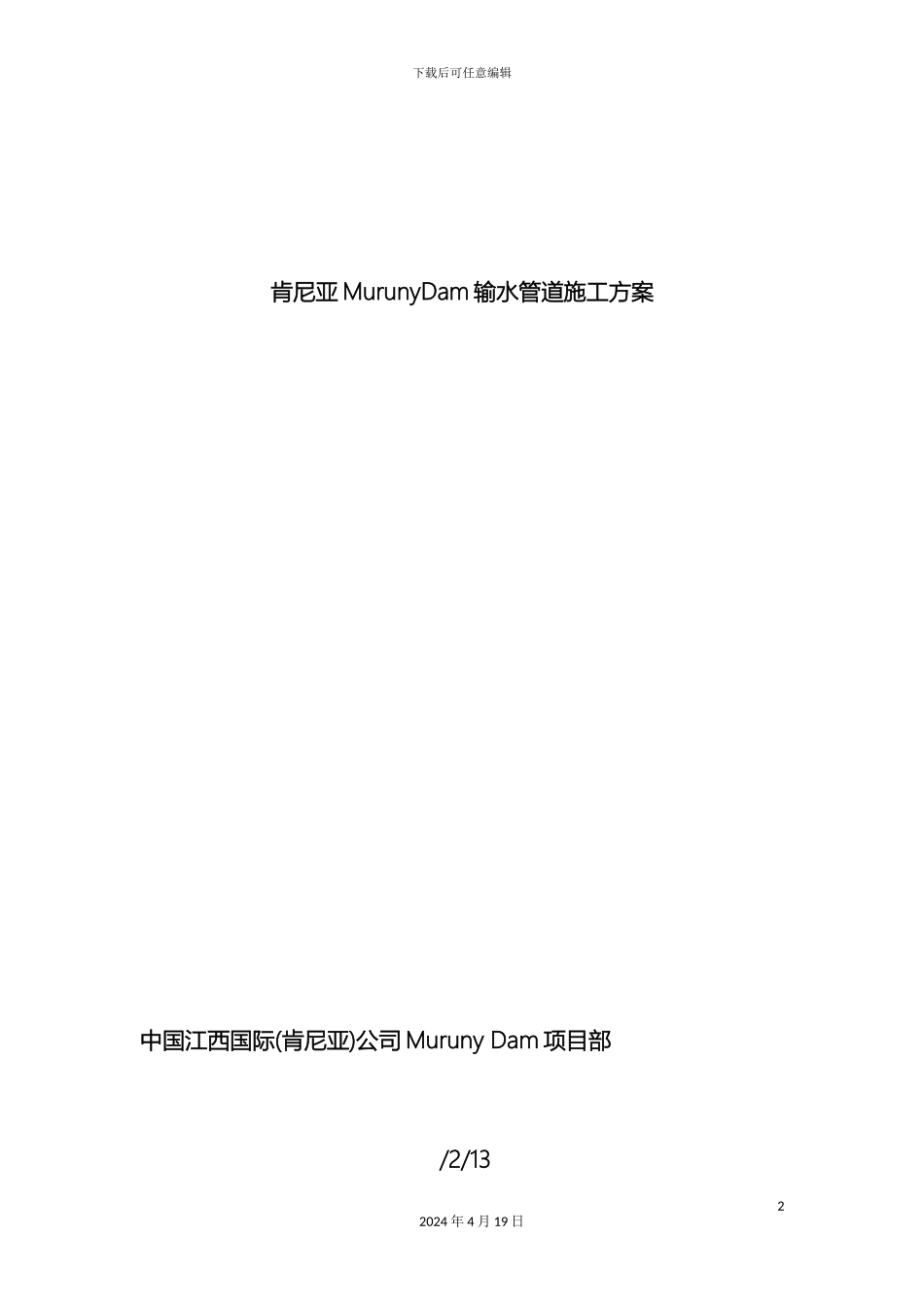

下载后可任意编辑输水管道施工方案12024 年 4 月 19 日下载后可任意编辑肯尼亚 MurunyDam 输水管道施工方案中国江西国际(肯尼亚)公司 Muruny Dam 项目部 /2/1322024 年 4 月 19 日下载后可任意编辑第一章 管道施工方案说明1、工程概况MURUNYDAM 输水工程是从大坝左侧取水塔为起点设计高程 2690.346m, 末 端 高 程 2671.546m 。 敷 设 的 一 根 Steeinp 800mm 无缝钢管,总长 10963.92m 至卡.比奇比奇乡制水车间，为 有 压 重 力 流 输 水 线 路 ， 设 计 输 水 流 量 Q=0.45m3/s, 流 速u=0.8m/s。输水线路沿线共布置穿越工程约 16 处，其中穿溪涧15 处，公路 1 处。设置控制阀 4 个，双孔口空气阀 23 个,冲砂阀11 个,水平段弯头 102 个(其中:45°25 个、22.5°31 个、90°1 个、60°10 个、11.25°22 个、30°11 个、75°1 个、17.6°1 个)镇墩及设备安装等。32024 年 4 月 19 日下载后可任意编辑2、施工条件2.1 交通条件在输水线路左侧 200m 高差台地上有一条通往比奇乡的泥结石公路(路况差)，对外交通运输条件较为便利。由于该输水工程线路较长且基本上是沿陡坡而行，输水线路与现有公路交叉点的分布也存在着不均匀性，为了方便对外交通运输，根据需要拟定修建 2 处临时对外进场道路与外公路连接。为了方便施工机械、材料以及管材运输，在输水管道场内修建临时施工道路沿输水线路一侧布置，场内施工道路设计路面宽度 6m(不含管线开挖所占面积)，简易路面。本标段管材为无缝钢管，管径最大为 DN800，管道单节长6m，重约 3 吨。42024 年 4 月 19 日下载后可任意编辑第二章 施工准备及施工组织机构2.1 施工组织机构2.1.1 施工组织机构设置本项目分部单元工程较多，施工组织协调非常关键。因此，要保质量、保安全、保工期、保交通、求效益，必须保证强有力的施工组织。因此将建立精干、高效的项目部领导班子，实行项目经理负责制。抽调经验丰富、年富力强的技术管理骨干组成项目管理班子，做到分工明确、责任到人、管理到位，确实有效保证工程正常施工。2.1 准备工作2.1.1 技术方面首先组织人员熟悉图纸，做好技术与质量、安全交底工作。根据图纸和监理工程师提供的测设基准资料和测量标志，进行现52024 年 4 月 19 日下载后可任意编辑场坐标、高程测量，将测量结果提交监理工程师核查，作为施工放样的依据，在此基础上建立施工控制网，以便...
