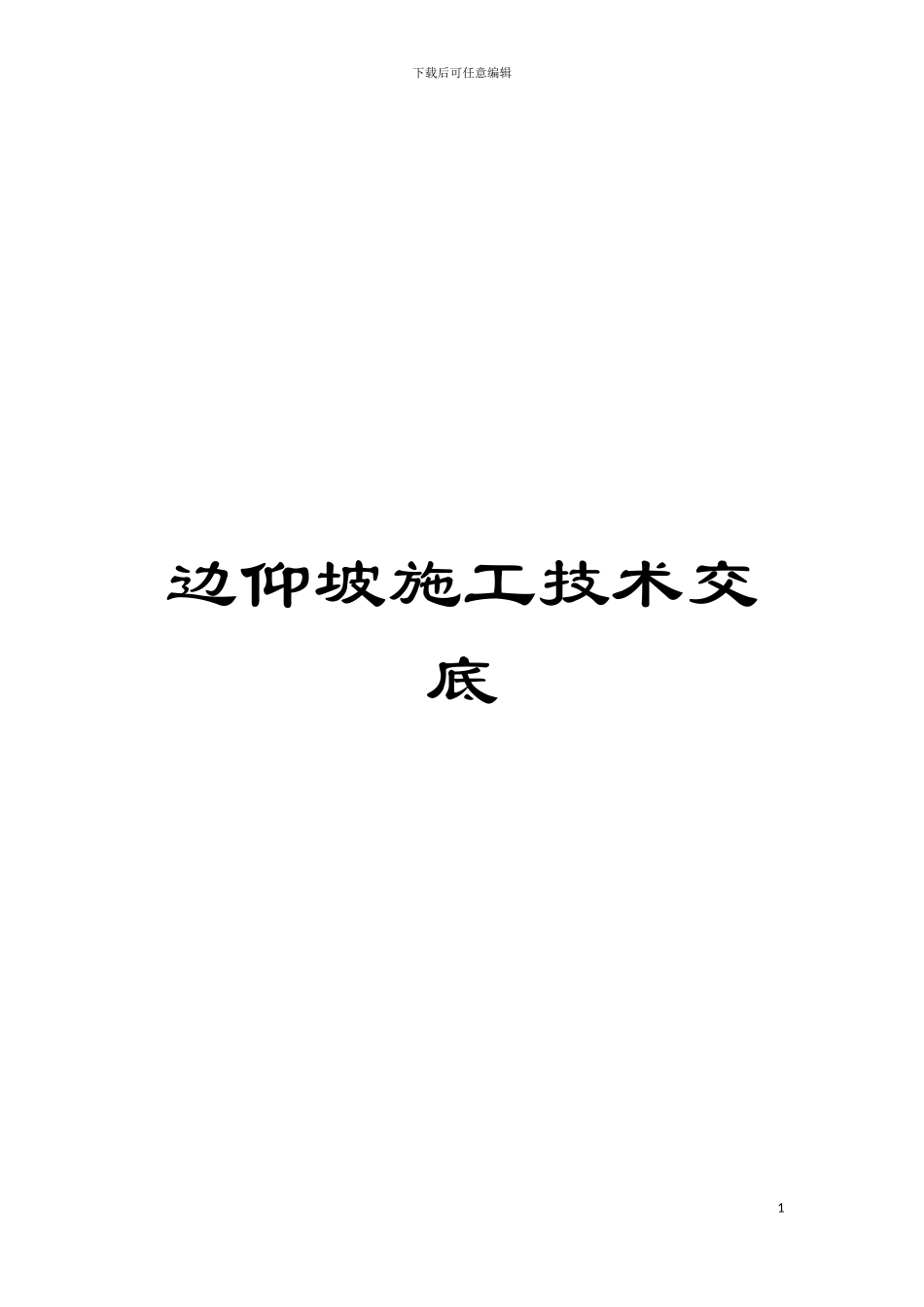

边仰坡施工技术交底模板

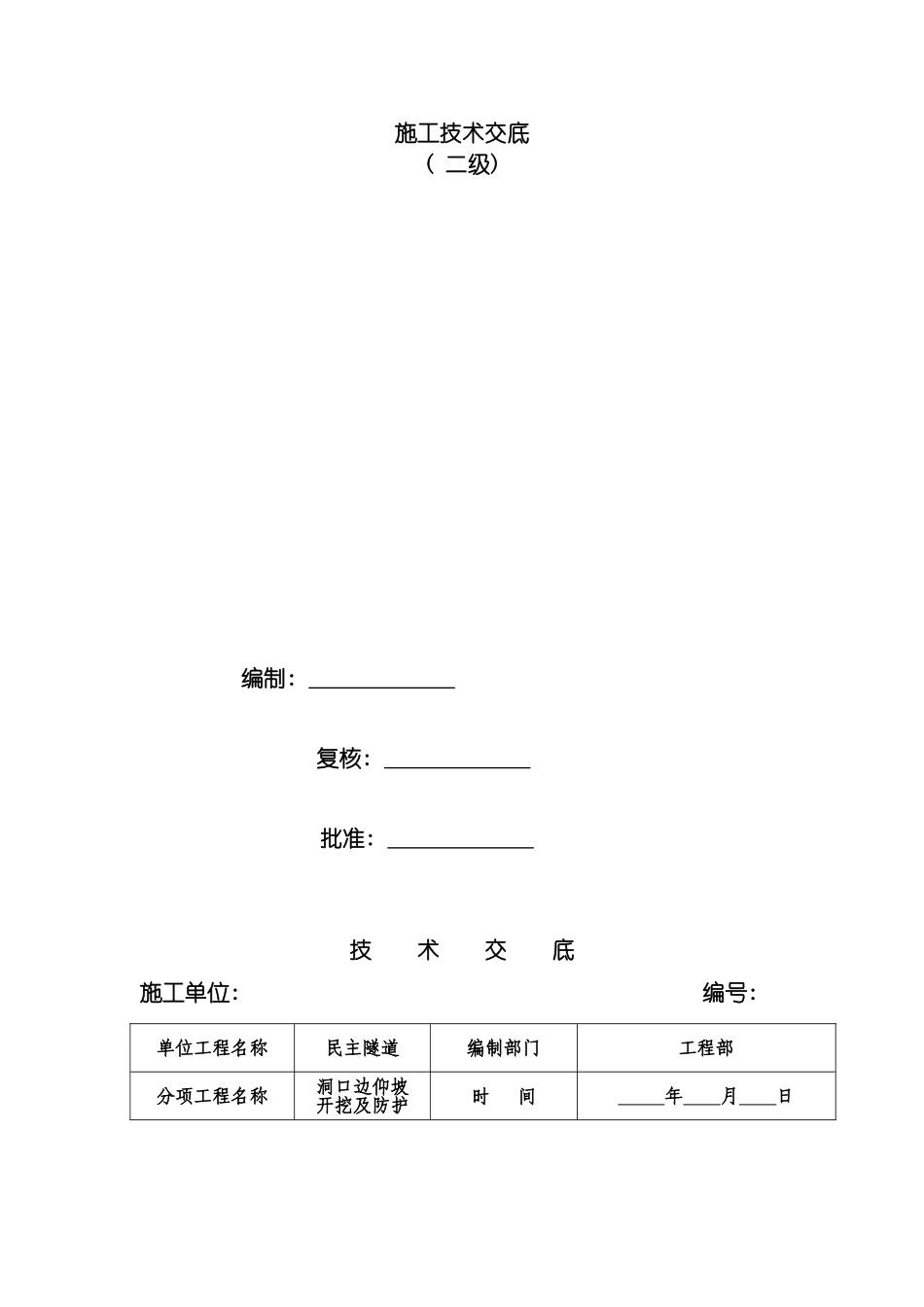

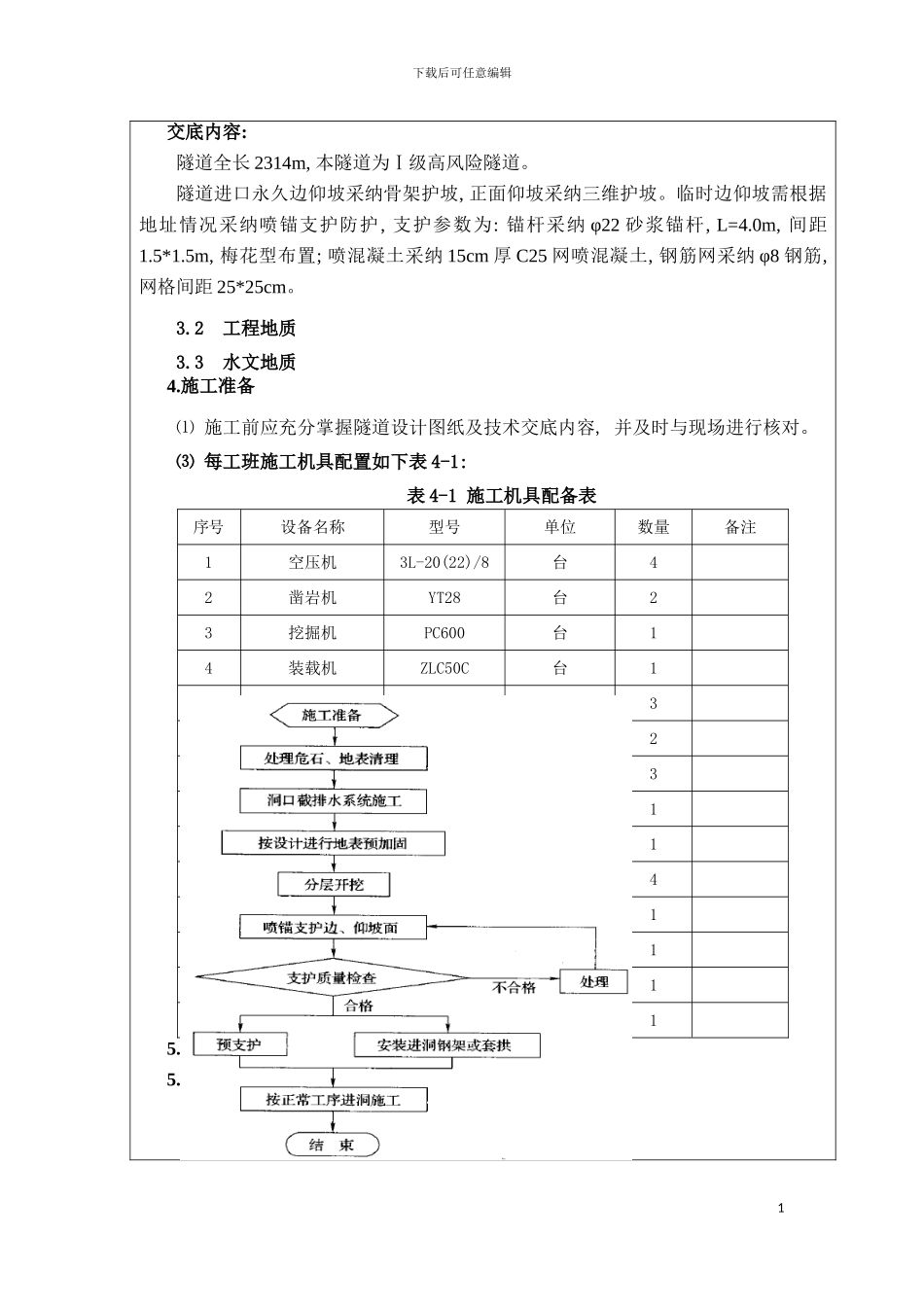

下载后可任意编辑边仰坡施工技术交底1施工技术交底( 二级) 编制: 复核: 批准: 技 术 交 底施工单位: 编号: 单位工程名称民主隧道编制部门工程部分项工程名称洞口边仰坡开挖及防护时 间 年 月 日下载后可任意编辑1交底内容: 隧道全长 2314m, 本隧道为Ⅰ级高风险隧道。隧道进口永久边仰坡采纳骨架护坡, 正面仰坡采纳三维护坡。临时边仰坡需根据地址情况采纳喷锚支护防护, 支护参数为: 锚杆采纳 φ22 砂浆锚杆, L=4.0m, 间距1.5*1.5m, 梅花型布置; 喷混凝土采纳 15cm 厚 C25 网喷混凝土, 钢筋网采纳 φ8 钢筋, 网格间距 25*25cm。3.2 工程地质3.3 水文地质4.施工准备⑴ 施工前应充分掌握隧道设计图纸及技术交底内容, 并及时与现场进行核对。⑶ 每工班施工机具配置如下表 4-1: 表 4-1 施工机具配备表序号设备名称型号单位数量备注1空压机3L-20(22)/8台42凿岩机YT28台23挖掘机PC600台14装载机ZLC50C台15自卸汽车17t台36湿喷机TK-961台27混凝土输送车JC8辆38电力变压器630kVA台19柴油发电机组300KW台110风镐台411压浆机HBY50/120台112注浆泵MA1400台113全站仪GTS-602台114水准仪DZS3台15.施工方法与工艺流程5.1 施工工艺流程下载后可任意编辑2图 5-1 洞口边、 仰坡开挖及防护施工工艺流程图5.2 施工方法⑴ 截水天沟边仰坡开挖前先行施作洞顶截水天沟, 截水天沟应在洞口开挖线 5～10m 外施作, 截水天沟长 130m, 截水天沟应于线路排水沟顺接, 开挖完成后可暂行施作砂浆抹面, 待洞口排水系统施作完成后再按设计要求进行砼浇筑施工。⑵ 边仰坡开挖洞口边仰坡开挖采纳机械配合人工自上而下开挖, 局部有孤石采纳弱爆破辅助施工。开挖完毕后, 对边、 仰坡的坡率进行检查, 自检合格后, 经监理工程师验收合格后, 立即初喷 3cm 混凝土进行封闭。⑶ 锚杆施工锚杆采纳砂浆锚杆① 钻孔间距 1.5m×1.5m, 梅花形布置。孔深略大于锚杆长度, 孔径大于杆体直径15mm。② 砂浆锚杆 Ⅰ、 锚杆采纳 Φ22 螺纹钢, 长度 4 米。Ⅱ、 砂浆拌制: 砂浆搅拌均匀, 随拌随用。。Ⅲ、 注浆: 注浆压力不得大于 0.4Mpa。注浆管应插至距孔底 5~10cm 时随水泥砂浆的缓慢匀速拔出, 当浆液满时随即迅速将锚杆插入。 Ⅳ、 锚杆插入: 锚杆杆体插入孔内的长度不得小于设计长度的 95%, 锚杆插入到设下载后可任意编辑3计深度后立即采纳锚固剂将锚垫板周围的空隙封堵密实; 若插入时孔口无浆液流出, ...
