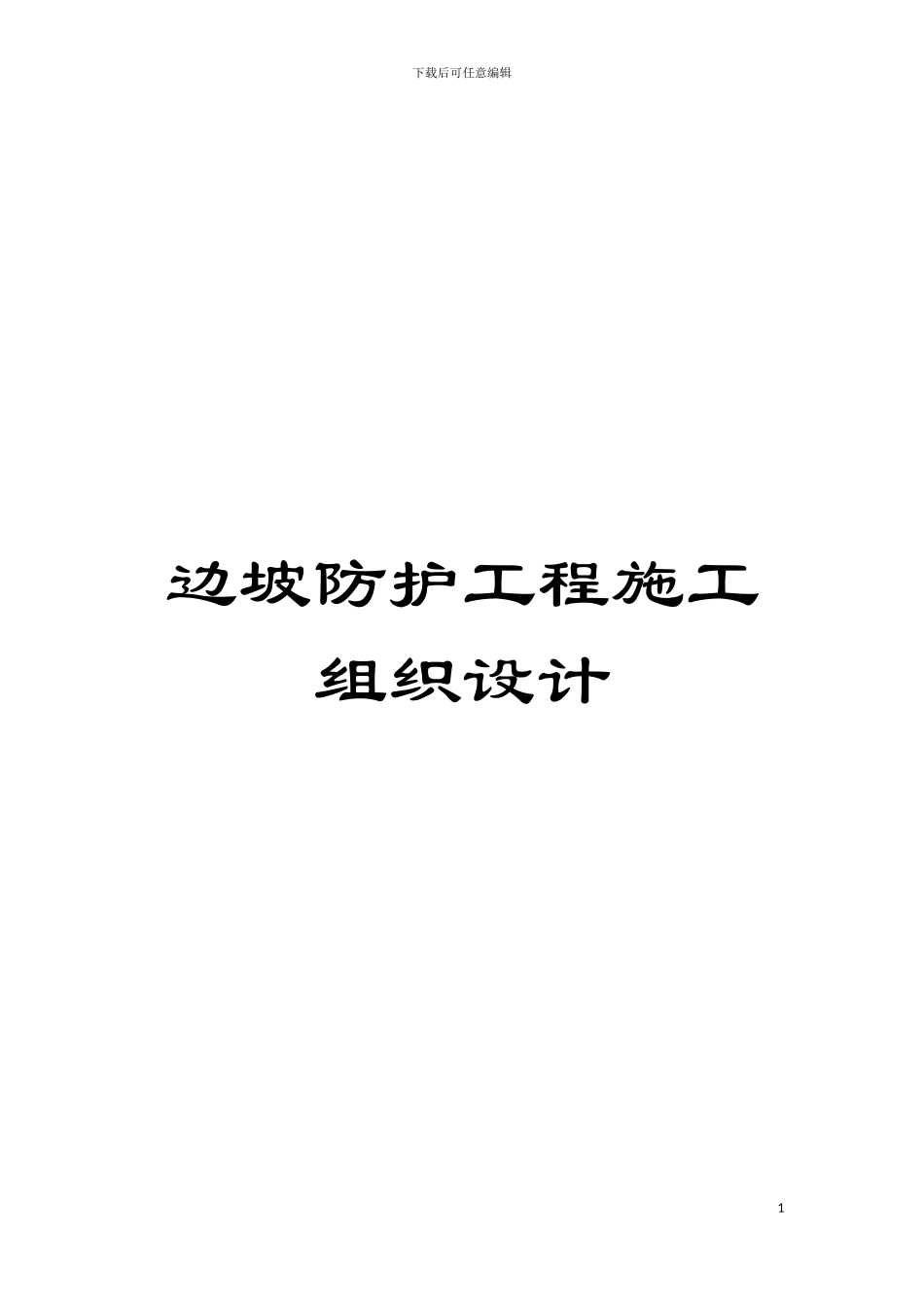

下载后可任意编辑边坡防护工程施工组织设计1下载后可任意编辑秭归县城庙咀建筑渣土处理项目安置居民点边坡支护设计施工组织设计 编制人: 审核人: 审批人: 日 期: 湖北禹桥建筑工程有限公司第一章 工程概况1、 工程概况秭归县城庙咀建筑渣土处理项目安置居民点边坡支护设计工程位秭归县城庙咀, 当前场平工程、 挡墙支护工程及坡脚排水工程已全部完成。本工程北侧和东侧开挖形成 2 段边坡( AB、 BC) 。AB 段边坡长约 50m, 高约 7~9m, 为岩质边坡( 顶部含少量覆盖层) , 坡顶为山体, 高程约在 161.0~163.0m, 距坡脚 2.5m 为拟建居民点, 高程为 154.0m。BC 段边坡分 3 台阶, 下段长约 45m, 高约 7m 米, 中段长约 37 米, 高约 5 米, 上段长约 26 米, 高约 5 米, 此段边坡均为岩质边坡( 顶部含少量覆盖层) , 坡顶为山体, 高2下载后可任意编辑程约在 170.0m, 此段边坡距坡脚 3m 为拟建居民点, 高程为150.0m。本项目支护边坡总长约 95m, 形成边坡最大高度为 20m。本边坡方案采纳: 喷锚支护+挡土墙+截、 排水沟, AB 及 BC 段采纳喷锚支护, BE 段采纳挡土墙支护。边坡当前处于基本稳定状态, 边坡坡体类型为岩质边坡, 开挖影响范围内无地下电缆, 光缆, 地段无不利埋藏物, 边坡破坏后果严重, 边坡工程安全等给为二级, 有效使用年限不少于 50 年。2、 参建单位: 建设单位: 秭归县城市管理局设计单位: 湖北省地质勘察基础工程公司监理单位: 宜昌宏业工程项目管理有限公司地堪单位: 湖北省地质勘察基础工程公司施工单位: 湖北禹桥建筑工程有限公司边坡监测单位: 湖北量四方工程检测有限责任公司3、 场地地质、 水文资料1.据钻孔揭露, 场地上部覆盖层自上而下主要为第 1 层杂填土, 第 2 层残积土; 下伏基岩为下元古界前震旦系花岗岩, 根据其风化程度可划分为强风化和中风化两个亚层。2.场地地下水主要补给来源为大气降水及外围坡地入渗补给, 场地原始地形为山包, 地形坡伏较大, 地表径流条件好, 有利于地表、 地下水排泄, 大气降水以后, 场地地下水主要向坡脚处集中汇合, 逐渐向低洼处排泄。3.边坡坡体主要由岩石及土体构成, 边坡岩面坡度较大, 但上部覆盖层厚度不大, 边坡上部土质边坡整体处于欠稳定状态, 岩质边坡稳定。4.边坡处于基本稳定状态, 边坡开挖完成后, 岩体经进一步暴露, 可能出现岩体部分掉块和风化砂滑落, 顶部的土质部分土体可...
