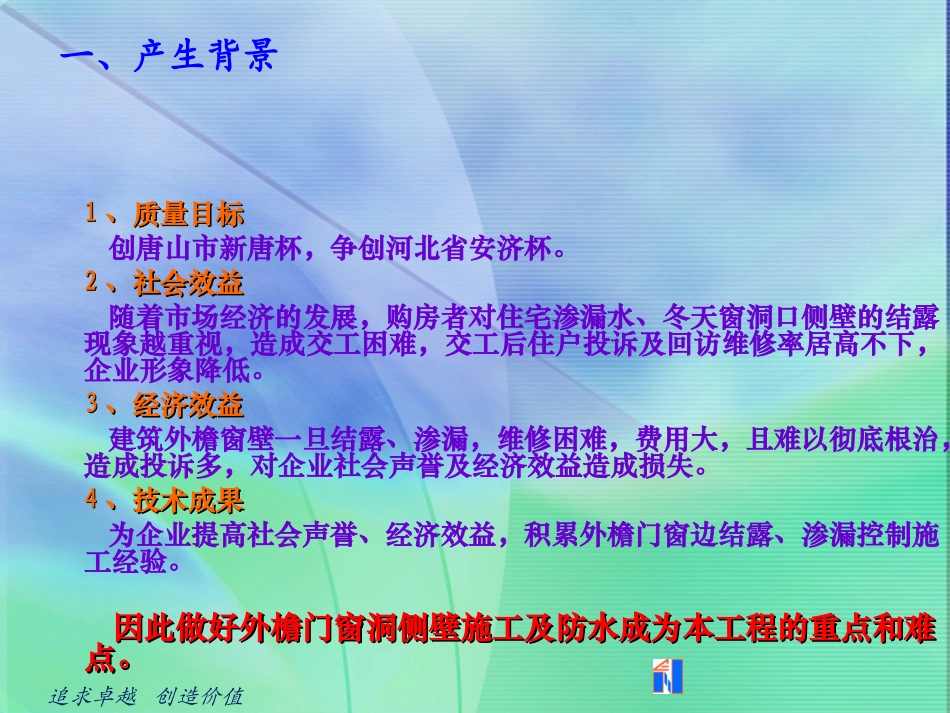

实用文档1外门窗企口工艺11、质量目标、质量目标创唐山市新唐杯,争创河北省安济杯。22、社会效益、社会效益随着市场经济的发展,购房者对住宅渗漏水、冬天窗洞口侧壁的结露现象越重视,造成交工困难,交工后住户投诉及回访维修率居高不下,企业形象降低。33、经济效益、经济效益建筑外檐窗壁一旦结露、渗漏,维修困难,费用大,且难以彻底根治,造成投诉多,对企业社会声誉及经济效益造成损失。44、技术成果、技术成果为企业提高社会声誉、经济效益,积累外檐门窗边结露、渗漏控制施工经验。因此做好外檐门窗洞侧壁施工及防水成为本工程的重点和难因此做好外檐门窗洞侧壁施工及防水成为本工程的重点和难点。点。一、产生背景追求卓越创造价值原因分析关联图二、原因分析围绕影响外檐门窗洞口侧壁保温及防水施工质量中的主要问题“外檐门窗侧壁保温板热导系数不满足要求”“门窗框与墙体防水容易破坏”,结合现状运用“头脑风暴法”得出下面关联图。追求卓越创造价值三、外檐门窗侧壁渗水、结露质量问题统计表序号调查项目频数累计频数累计频率1门窗侧壁防水问题6637%2保温板粘贴质量问题41062%3门窗安装质量问题31381%4门窗与墙体填充发泡剂质量21593%5门窗框侧打胶质量116100%合计__16____追求卓越创造价值经研究分析,我们针对施工中的难点制定了具体的方案和目标,并经研究分析,我们针对施工中的难点制定了具体的方案和目标,并进行了方案和目标值的可行性分析进行了方案和目标值的可行性分析。1.目标值:(1)工程质量目标:创唐山市新唐杯,争创河北省安济杯。(2)严控外檐门窗壁渗水、结露,控制渗水、结露合格率在99%。94%99%91%92%93%94%95%96%97%98%99%调查值目标值调查值目标值四、确定目标值及可行性论证四、确定目标值及可行性论证追求卓越创造价值2.可行性分析:根据现场调查,“外檐门窗口侧壁保温板不满足热导系数”“门窗框与墙体间防水容易破损”是造成外檐门窗框侧壁渗漏和结露的最主要原因,如果把这两项问题全部解决,外檐门窗框侧壁的施工合格率就能达到99%,甚至能达到100%。追求卓越创造价值五、外门窗企口支模施工工艺1、外门窗企口支模的定义外门窗企口是指在支设主体结构洞口模板时,利用对洞口侧壁增加一定厚度和宽度的木方或板条,使洞口侧壁在浇筑混凝土后直接形成企口的一种新型支模方式。追求卓越创造价值追求卓越创造价值2、根据外墙保温厚度+剪力墙厚度+内墙粉刷厚度,以及门窗框安装位置,来确定企口处加钉板条的位置,根据侧边外保温厚度确定企口加钉板条的厚度。追求卓越创造价值3、依据计算出的加钉厚度,进行洞口侧边线的投测和梁底的标高控制。墙体模板配模时相应加长,梁侧边模板相应加深。追求卓越创造价值4、预先通过计算后得出的加钉板条或木方尺寸,利用裁板锯进行裁剪,保证几何尺寸的精确度。考虑拆模的先后顺序,需要在梁底和侧面相交处割缺口。追求卓越创造价值5、遇主体结构及砌筑中的窗台板带时,企口的计算方法相同,在板带顶部外侧覆盖板条或木方,保证浇筑完的混凝土面与覆盖板面相平,即可完成企口的施工。追求卓越创造价值1、严格按照图纸设计的外保温厚度、内墙粉刷厚度及门窗框的安装位置,来确定企口板条的加钉位置及加钉厚度;六、企口支模注意事项2、加钉板条的高度按照图纸设计洞口的高度,在梁底与侧面相交处割缺口;3、投测洞口侧边线时要增加钉的厚度尺寸,墙体模板加长相应尺寸,梁侧边模板加深相应厚度,窗台下部模板加高相应厚度;4、窗台板带上的企口浇筑混凝土时,收面工作要认真细致,将混凝土面与板面收至齐平;追求卓越创造价值七、门窗安装节点追求卓越创造价值1、混凝土一次浇筑成型,杜绝了粉外门窗套带来的空鼓现象,消除了原粉刷与结构墙面的接缝,有效控制了外墙渗水现象;八、成型企口的成效2、增加企口后门窗内侧壁采用抗裂砂浆找平(成本每延长米4元),原水泥砂浆抹灰(每延长米12元),每延长米节约了8元,且控制了空鼓、开裂的维修等工序;3、节省了渗水后的维修费用:拆除保温及饰面层60元/m2,修补防水140元/m2,修补保温及饰面层210元/m2。
