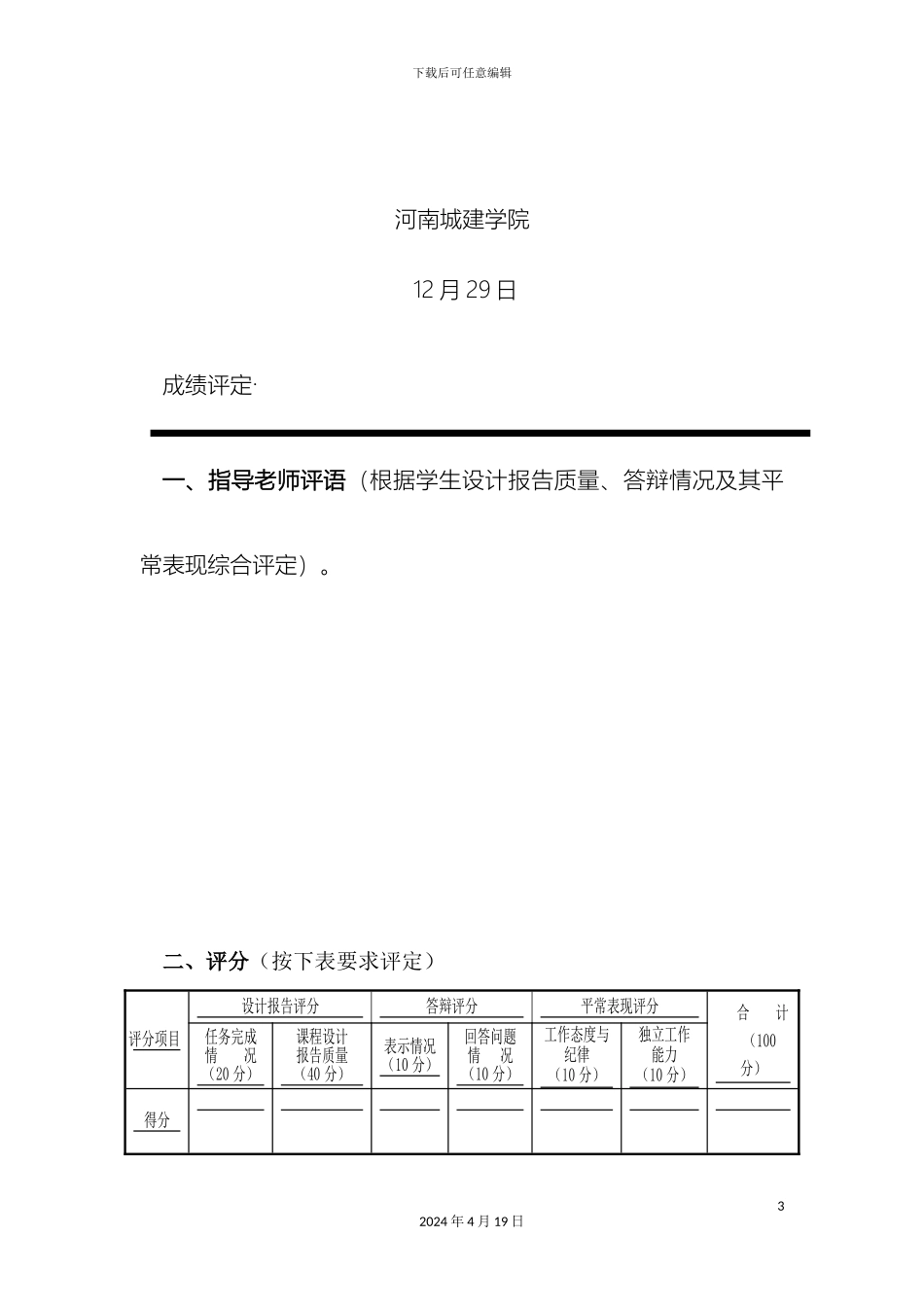

下载后可任意编辑过程控制系统12024 年 4 月 19 日下载后可任意编辑《控制系统》课程设计课题：加热炉温度控制系统系 别：电气与电子工程系专 业： 自动化姓 名：学 号：1214061（44、32、11）指导老师22024 年 4 月 19 日下载后可任意编辑河南城建学院 12 月 29 日成绩评定·一、指导老师评语（根据学生设计报告质量、答辩情况及其平常表现综合评定）。二、评分（按下表要求评定）评分项目设计报告评分答辩评分平常表现评分合 计 （100分）任务完成情 况（20 分）课程设计报告质量（40 分）表示情况（10 分）回答问题情 况（10 分）工作态度与纪律（10 分）独立工作能力（10 分）得分32024 年 4 月 19 日下载后可任意编辑课程设计成绩评定一、设计目的：经过对一个使用控制系统的设计，综合运用科学理论知识，提高工程意识和实践技能，使学生获得控制技术工程的基本训练，培育学生理论联系实际、分析解决实际问题的初步应用能力。二、设计要求：设计一个加热炉温度控制系统，确定系统设计方案，画出系统框图，完成元器件的选择和调节器参数整定。三、总体设计：42024 年 4 月 19 日班级 姓名 学号成绩： 分（折合等级 ）指导老师签字 年 月 日下载后可任意编辑1．控制系统的设计思想串级控制系统采纳两套检测变送器和两个调节器，前一个调节器的输出作为后一个调节器的设定，后一个调节器的输出送往调节阀。前一个调节器称为主调节器，它所检测和控制的变量称主变量（主被控参数），即工艺控制指标；后一个调节器称为副调节器，它所检测和控制的变量称副变量（副被控参数），是为了稳定主变量而引入的辅助变量。整个系统包括两个控制回路，主回路和副回路。副回路由副变量检测变送、副调节器、调节阀和副过程构成；主回路由主变量检测变送、主调节器、副调节器、调节阀、副过程和主过程构成。2 . 加热炉控制系统原理加热炉控制系统以炉内温度为主被控对象，燃料油流量为副被控对象的串级控制系统。该控制系统的副回路由燃料油流量控52024 年 4 月 19 日下载后可任意编辑制回路组成，因此，当扰动来自燃料油上游侧的压力波动时，因扰动进入副回路，因此，能迅速克服该扰动的影响。由于炉内温度的控制不是单一因素所能实现的，因此，还要对空气的流量进行控制。空气的控制直接影响炉内燃烧的状况，不但影响炉温，还直接影响了能源的利用率和环境的污染。因此，对空气的控制很有必要，其原理和...
