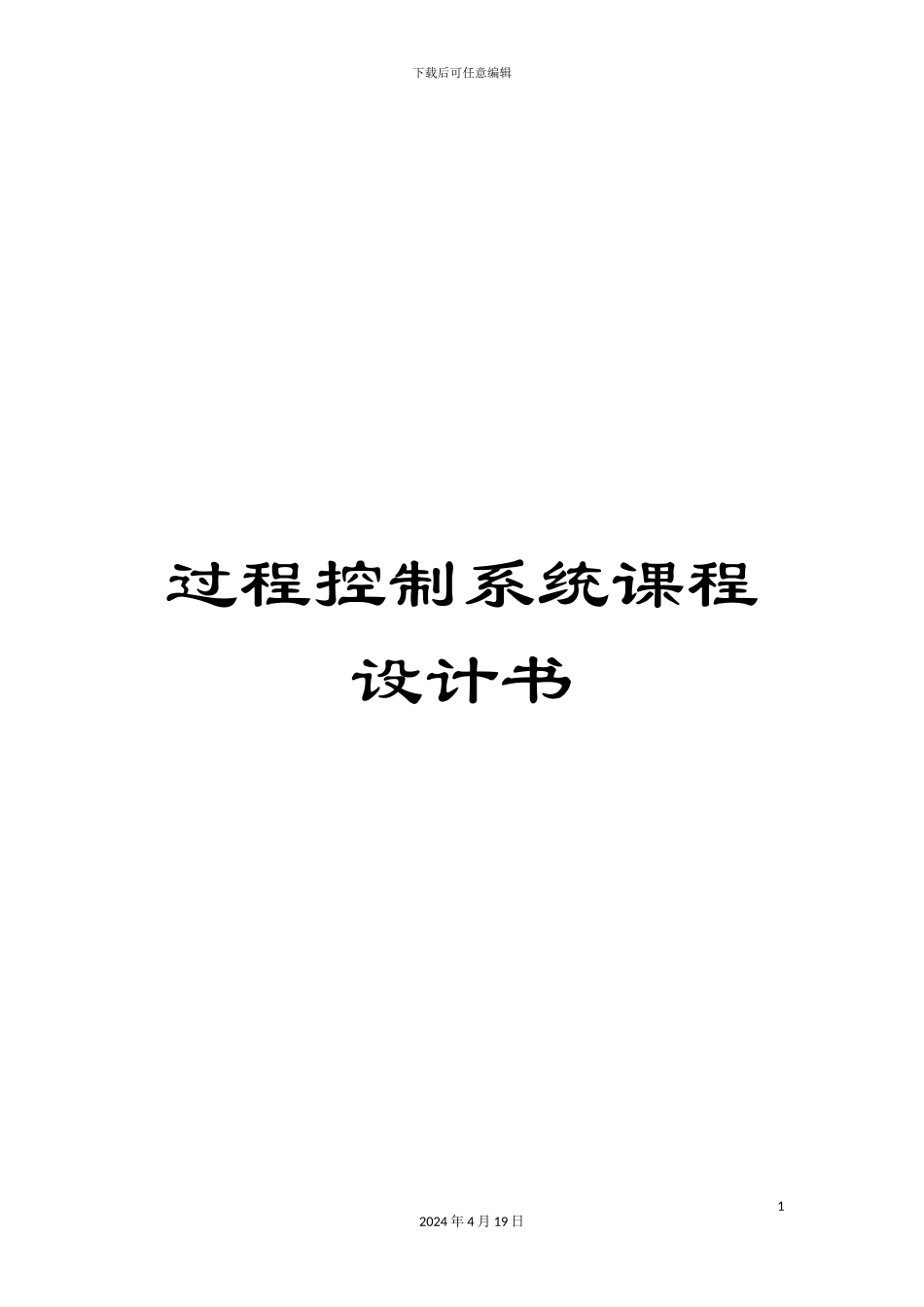

过程控制系统课程设计书VIP专享

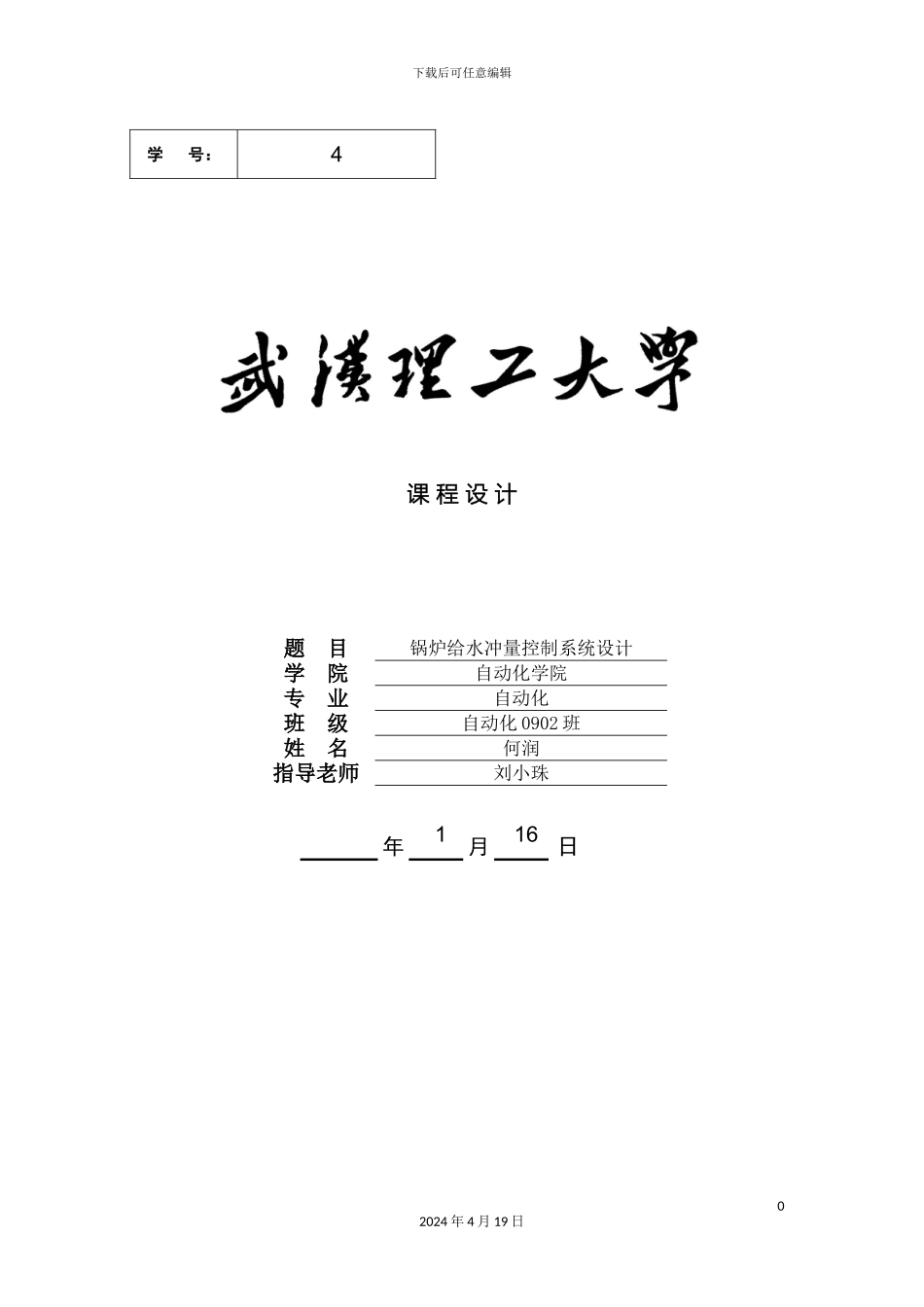

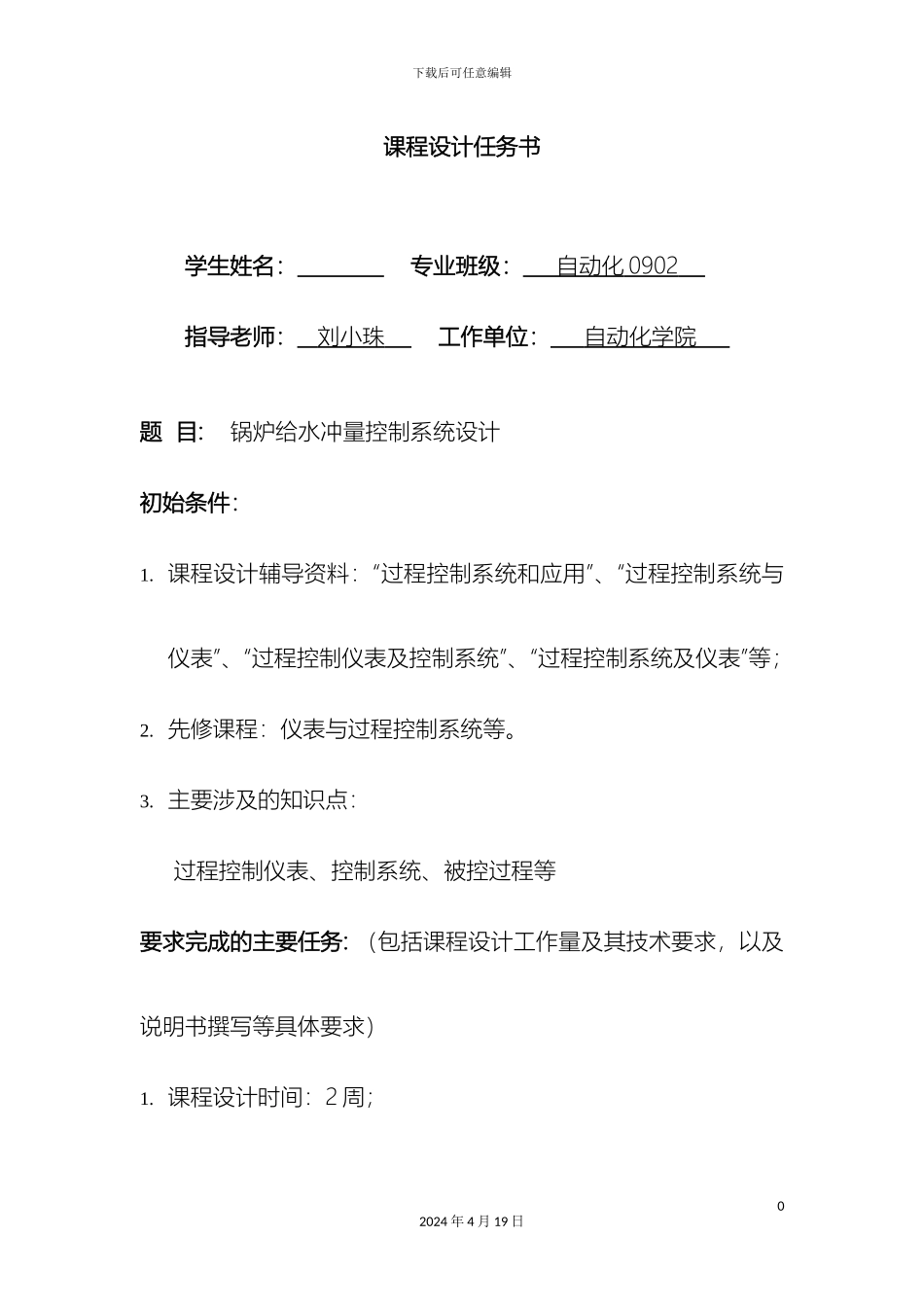

下载后可任意编辑过程控制系统课程设计书12024 年 4 月 19 日下载后可任意编辑 课 程 设 计题 目锅炉给水冲量控制系统设计学 院自动化学院专 业自动化班 级自动化 0902 班姓 名何润指导老师刘小珠 年1月16日02024 年 4 月 19 日学 号：4下载后可任意编辑课程设计任务书学生姓名： 专业班级： 自动化 0902 指导老师： 刘小珠 工作单位： 自动化学院 题 目: 锅炉给水冲量控制系统设计 初始条件：1. 课程设计辅导资料：“过程控制系统和应用”、“过程控制系统与仪表”、“过程控制仪表及控制系统”、“过程控制系统及仪表”等；2. 先修课程：仪表与过程控制系统等。3. 主要涉及的知识点： 过程控制仪表、控制系统、被控过程等要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1. 课程设计时间：2 周；02024 年 4 月 19 日下载后可任意编辑2. 课程设计内容：根据指导老师给定的题目，按规定选择其中 1套完成； 本课程设计统一技术要求：研读辅导资料对应章节，对选定的设计题目所涉及的生产工艺和控制原理进行介绍，针对具体设计选择相应的控制参数、被控参数以及过程检测控制仪表，并画出控制流程图及控制系统方框图。3. 课程设计说明书按学校“课程设计工作法律规范”中的“统一书写格式”撰写，具体包括：① 目录；② 摘要；③ 生产工艺和控制原理介绍；④ 控制参数和被控参数选择；⑤ 控制仪表及技术参数；⑥ 控制流程图及控制系统方框图；12024 年 4 月 19 日下载后可任意编辑⑦ 总结与展望；（设计过程的总结，还有没有改进和完善的地方）；⑧ 课程设计的心得体会（至少 500 字）；⑨ 参考文献（不少于 5 篇）；⑩ 其它必要内容等。22024 年 4 月 19 日下载后可任意编辑摘 要现代大型锅炉的水位动态特性复杂，汽包存在着严重的“虚假水位”现象，为了给水系统的安全可靠，有多种设计方案，三冲量给水系统包括单级三冲量给水系统和串级三冲量给水系统，设计中重点针对串级三冲量给水系统进行了详细的设计及仿真讨论。本次设计是根据实验给定的参数，用理论计算的方法整定调节器的参数，同时借助 MATLAB 应用软件整定调节器的参数，并与单冲量给水控制系统进行分析比较。理论计算时，副回路需要用试探法，只能在仿真中进行整定；而主回路要结合所学的专业课知识，用经验公式计算主、副调节器的参数；再用结合实际的工程整定法也...
