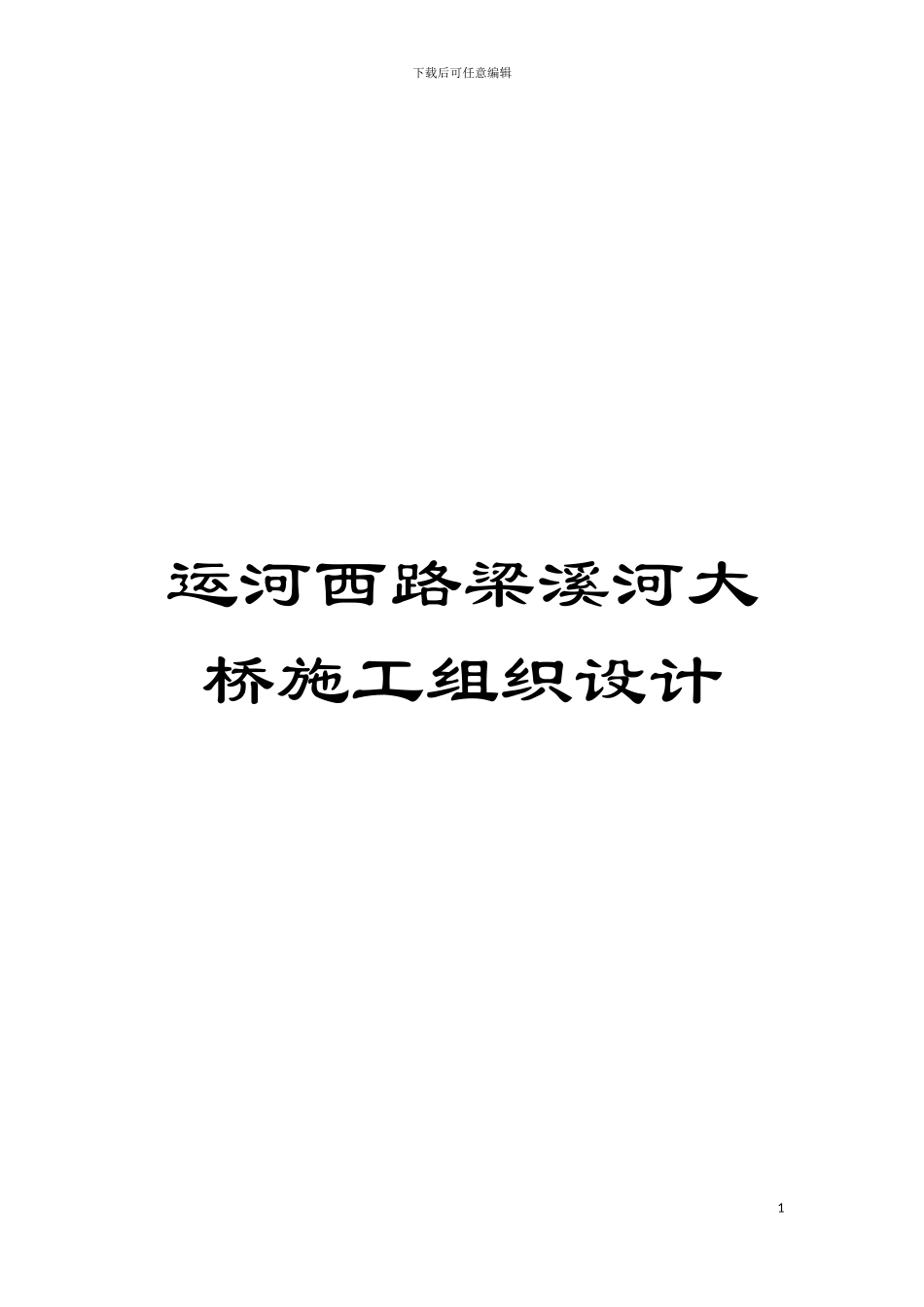

运河西路梁溪河大桥施工组织设计模板_第1页
1/82

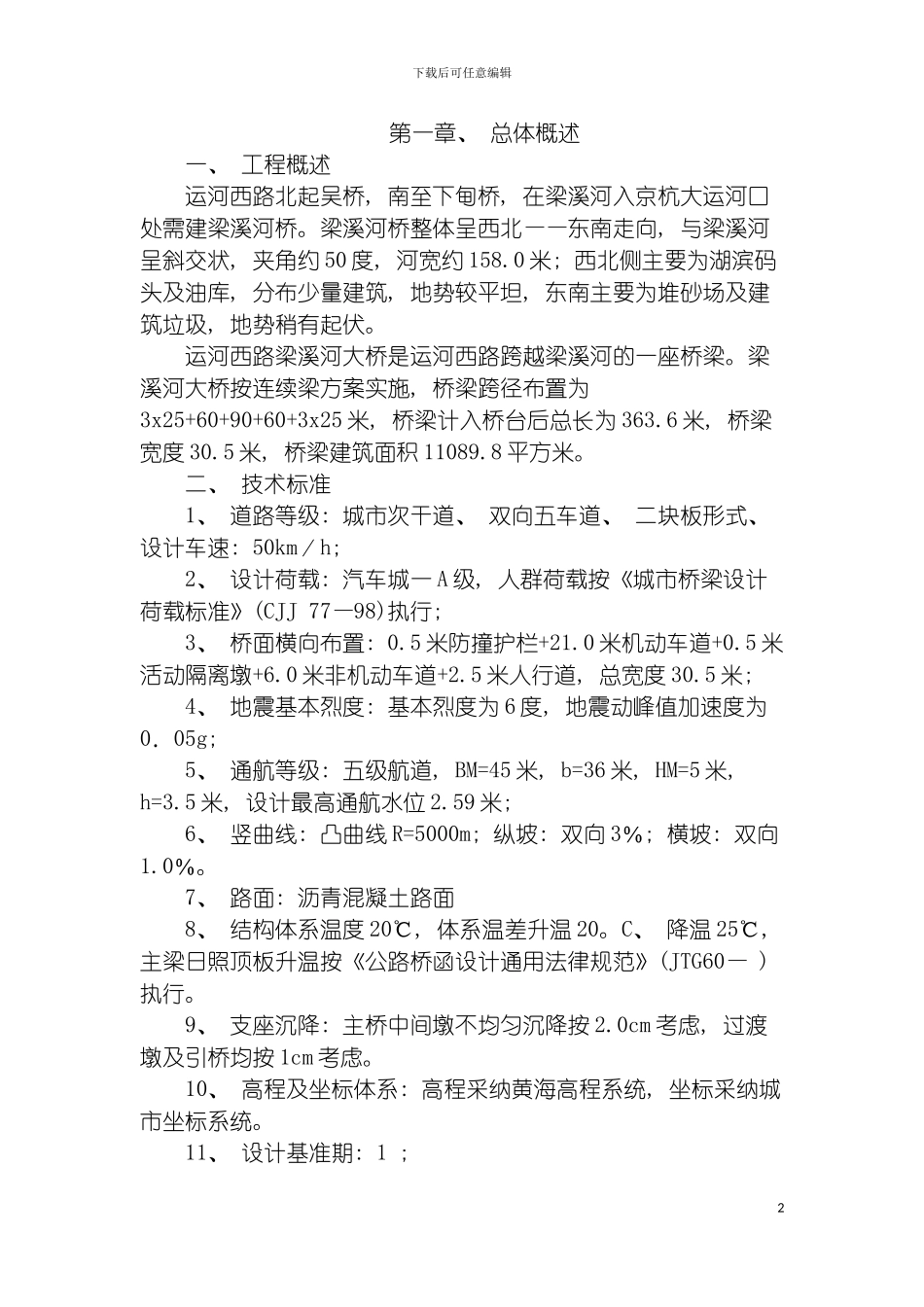

运河西路梁溪河大桥施工组织设计模板_第2页
2/82

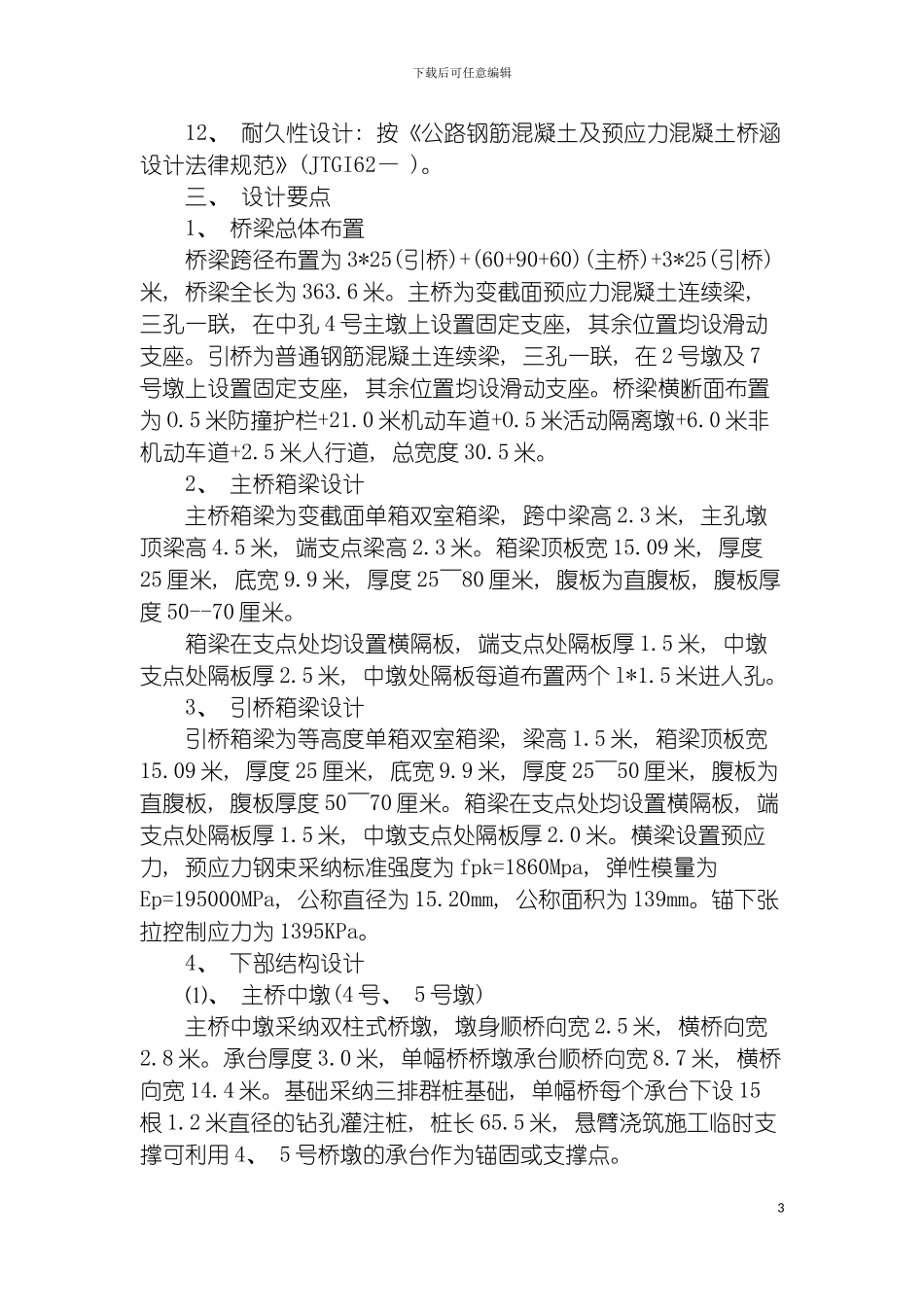

运河西路梁溪河大桥施工组织设计模板_第3页
3/82
下载后可任意编辑运河西路梁溪河大桥施工组织设计1下载后可任意编辑第一章、 总体概述一、 工程概述运河西路北起吴桥, 南至下甸桥, 在梁溪河入京杭大运河口处需建梁溪河桥。梁溪河桥整体呈西北——东南走向, 与梁溪河呈斜交状, 夹角约 50 度, 河宽约 158.0 米; 西北侧主要为湖滨码头及油库, 分布少量建筑, 地势较平坦, 东南主要为堆砂场及建筑垃圾, 地势稍有起伏。运河西路梁溪河大桥是运河西路跨越梁溪河的一座桥梁。梁溪河大桥按连续梁方案实施, 桥梁跨径布置为3x25+60+90+60+3x25 米, 桥梁计入桥台后总长为 363.6 米, 桥梁宽度 30.5 米, 桥梁建筑面积 11089.8 平方米。二、 技术标准1、 道路等级: 城市次干道、 双向五车道、 二块板形式、 设计车速: 50km/h; 2、 设计荷载: 汽车城一 A 级, 人群荷载按《城市桥梁设计荷载标准》(CJJ 77—98)执行; 3、 桥面横向布置: 0.5 米防撞护栏+21.0 米机动车道+0.5 米活动隔离墩+6.0 米非机动车道+2.5 米人行道, 总宽度 30.5 米; 4、 地震基本烈度: 基本烈度为 6 度, 地震动峰值加速度为0.05g; 5、 通航等级: 五级航道, BM=45 米, b=36 米, HM=5 米, h=3.5 米, 设计最高通航水位 2.59 米; 6、 竖曲线: 凸曲线 R=5000m; 纵坡: 双向 3%; 横坡: 双向1.0%。7、 路面: 沥青混凝土路面8、 结构体系温度 20℃, 体系温差升温 20。C、 降温 25℃, 主梁日照顶板升温按《公路桥函设计通用法律规范》(JTG60— )执行。9、 支座沉降: 主桥中间墩不均匀沉降按 2.0cm 考虑, 过渡墩及引桥均按 1cm 考虑。10、 高程及坐标体系: 高程采纳黄海高程系统, 坐标采纳城市坐标系统。11、 设计基准期: 1 ; 2下载后可任意编辑12、 耐久性设计: 按《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTGI62— )。三、 设计要点1、 桥梁总体布置桥梁跨径布置为 3*25(引桥)+(60+90+60)(主桥)+3*25(引桥)米, 桥梁全长为 363.6 米。主桥为变截面预应力混凝土连续梁, 三孔一联, 在中孔 4 号主墩上设置固定支座, 其余位置均设滑动支座。引桥为普通钢筋混凝土连续梁, 三孔一联, 在 2 号墩及 7号墩上设置固定支座, 其余位置均设滑动支座。桥梁横断面布置为 O.5 米防撞护栏+21.0 米机动车道+O.5 米活动隔离墩+6.0 米非机动车道+2.5 米人行道, 总宽度 30.5 米。2、 主桥箱梁设计主桥箱梁为变截面单...
