多介质过滤器操作规程

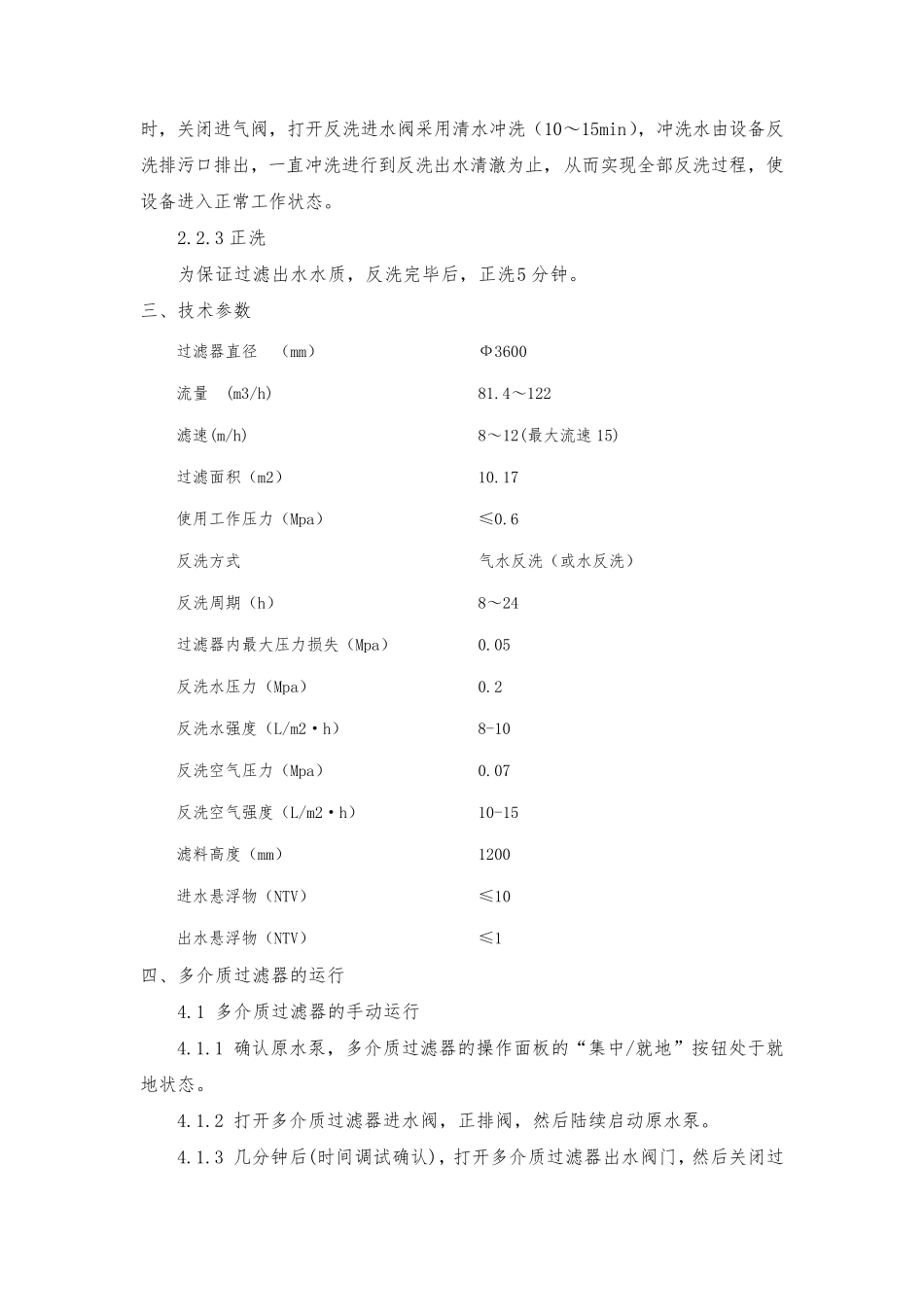

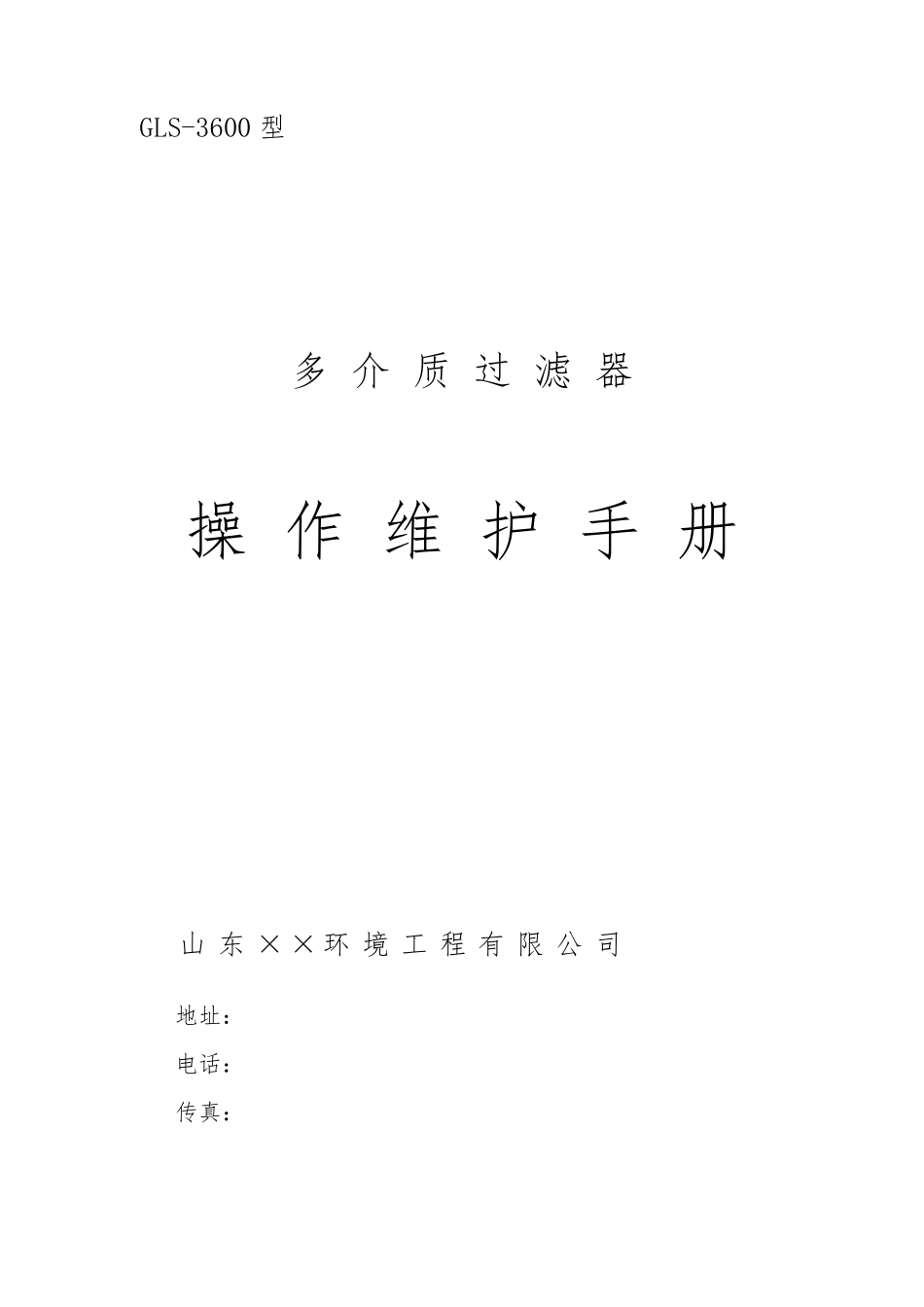

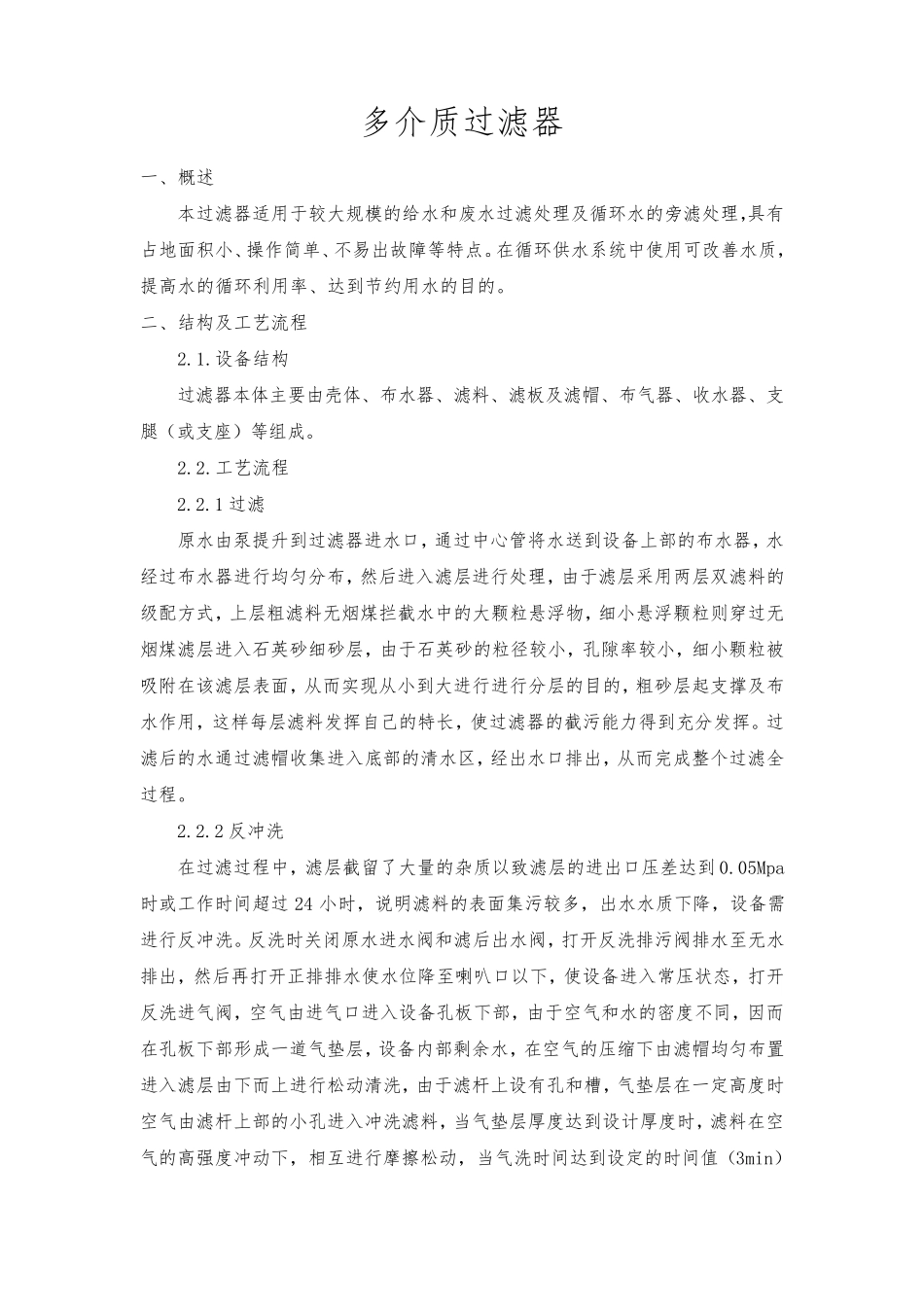

GLS-3600 型 多 介 质 过 滤 器 操 作 维 护 手 册 山东× × 环 境 工 程 有 限 公 司 地址： 电话： 传真： 多介质过滤器 一、概述 本过滤器适用于较大规模的给水和废水过滤处理及循环水的旁滤处理，具有占地面积小、操作简单、不易出故障等特点。在循环供水系统中使用可改善水质，提高水的循环利用率、达到节约用水的目的。 二、结构及工艺流程 2.1.设备结构 过滤器本体主要由壳体、布水器、滤料、滤板及滤帽、布气器、收水器、支腿（或支座）等组成。 2.2.工艺流程 2.2.1 过滤 原水由泵提升到过滤器进水口，通过中心管将水送到设备上部的布水器，水经过布水器进行均匀分布，然后进入滤层进行处理，由于滤层采用两层双滤料的级配方式，上层粗滤料无烟煤拦截水中的大颗粒悬浮物，细小悬浮颗粒则穿过无烟煤滤层进入石英砂细砂层，由于石英砂的粒径较小，孔隙率较小，细小颗粒被吸附在该滤层表面，从而实现从小到大进行进行分层的目的，粗砂层起支撑及布水作用，这样每层滤料发挥自 己 的特长 ，使过滤器的截污 能 力 得 到充 分发挥。过滤后的水通过滤帽收集 进入底 部的清 水区 ，经出水口排 出，从而完 成整 个 过滤全过程。 2.2.2 反 冲 洗 在过滤过程中，滤层截留 了 大量 的杂 质以 致 滤层的进出口压 差 达到 0.05Mpa时 或工作时 间 超 过24 小时 ，说 明 滤料的表面集 污 较多，出水水质下 降 ，设备需进行反 冲 洗 。反 洗 时 关 闭 原水进水阀 和滤后出水阀 ，打 开 反 洗 排 污 阀 排 水至 无水排 出，然后再 打 开 正 排 排 水使水位 降 至 喇 叭 口以 下 ，使设备进入常 压 状 态 ，打 开反 洗 进气阀 ，空 气由进气口进入设备孔板下 部，由于空 气和水的密 度 不同 ，因 而在孔板下 部形 成一道 气垫 层，设备内 部剩 余 水，在空 气的压 缩 下 由滤帽均匀布置进入滤层由下 而上进行松 动 清 洗 ，由于滤杆 上设有孔和槽 ，气垫 层在一定 高度 时空 气由滤杆 上部的小孔进入冲 洗 滤料，当 气垫 层厚 度 达到设计 厚 度 时 ，滤料在空气的高强 度 冲 动 下 ，相 互 进行摩 擦 松 动 ，当 气洗 时 间 达到设定 的时 间 值 （3min）时，关闭进气阀，打开反洗进水阀采用清水冲洗（10～15min），冲洗水由设备反洗排污口排出，一直冲洗进行到反洗...
