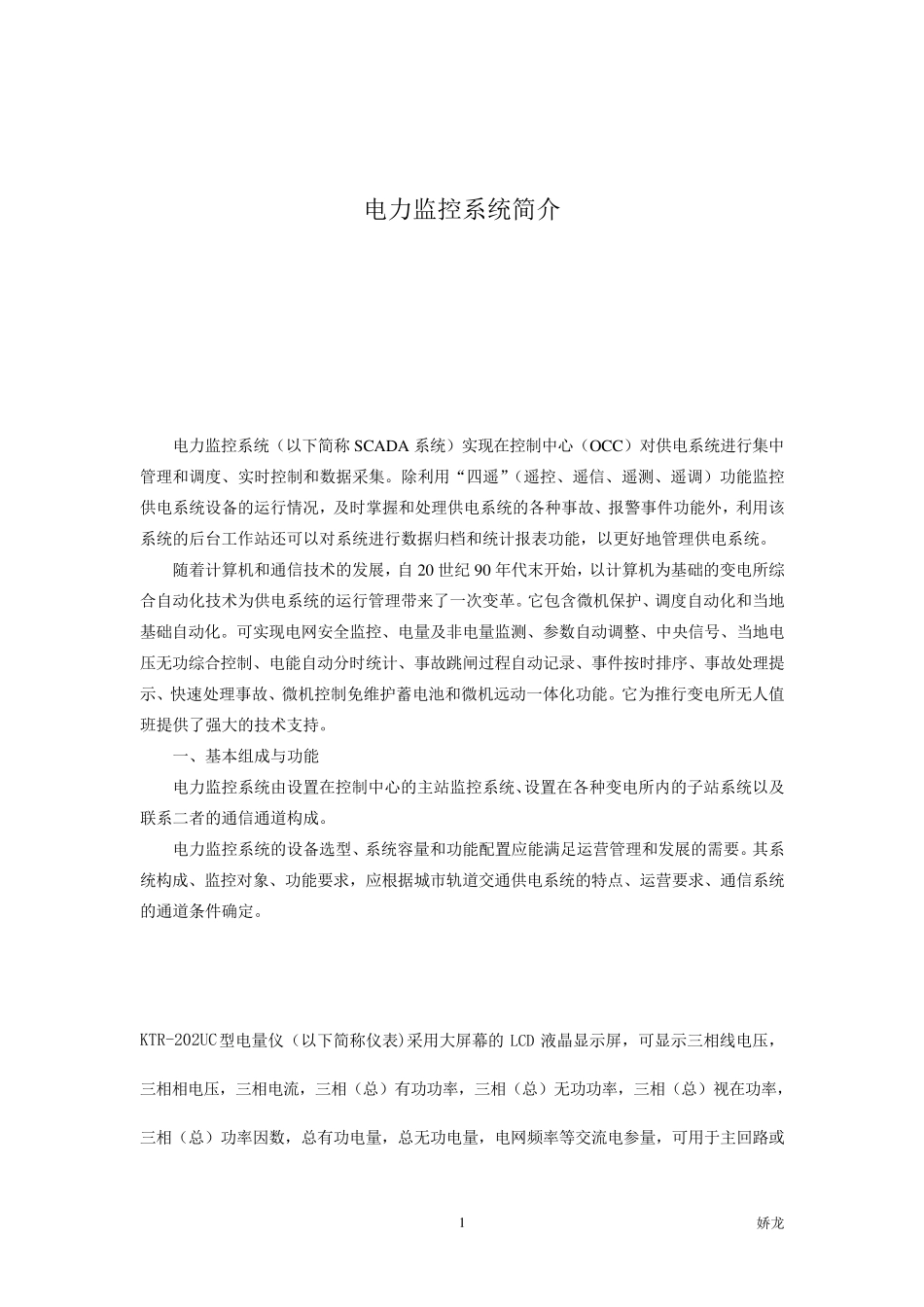

娇龙 1 电力监控系统简介 电力监控系统（以下简称SCADA 系统）实现在控制中心（OCC）对供电系统进行集中管理和调度、实时控制和数据采集。除利用“四遥”（遥控、遥信、遥测、遥调）功能监控供电系统设备的运行情况，及时掌握和处理供电系统的各种事故、报警事件功能外，利用该系统的后台工作站还可以对系统进行数据归档和统计报表功能，以更好地管理供电系统。 随着计算机和通信技术的发展，自 20 世纪 90 年代末开始，以计算机为基础的变电所综合自动化技术为供电系统的运行管理带来了一次变革。它包含微机保护、调度自动化和当地基础自动化。可实现电网安全监控、电量及非电量监测、参数自动调整、中央信号、当地电压无功综合控制、电能自动分时统计、事故跳闸过程自动记录、事件按时排序、事故处理提示、快速处理事故、微机控制免维护蓄电池和微机远动一体化功能。它为推行变电所无人值班提供了强大的技术支持。 一、基本组成与功能 电力监控系统由设置在控制中心的主站监控系统、设置在各种变电所内的子站系统以及联系二者的通信通道构成。 电力监控系统的设备选型、系统容量和功能配置应能满足运营管理和发展的需要。其系统构成、监控对象、功能要求，应根据城市轨道交通供电系统的特点、运营要求、通信系统的通道条件确定。 KTR-202UC型电量仪（以下简称仪表)采用大屏幕的 LCD 液晶显示屏，可显示三相线电压，三相相电压，三相电流，三相（总）有功功率，三相（总）无功功率，三相（总）视在功率，三相（总）功率因数，总有功电量，总无功电量，电网频率等交流电参量，可用于主回路或娇 龙 2 二 次 回 路 的 变 量 检 测 ， 对 于 实 时 监 测 用 户 电 网 的 供 电 质 量 提 供 准 确 ， 可 靠 的 数 据 依 据 。 仪 表 各 项 技 术 指 标 符 合 GB/T17883-1999《 0.2S 级 和 0.5S 级 静 止 式 交 流 有 功 电 度 表 》，GB/T17882-1999《 2 级 和 3 级 静 止 式 交 流 无 功 电 度 表 》， DL/T614-1997《 多 功 能 电 度 表 》 等国 家 标 准 以 及 行 业 标 准 。 仪 表 体 积 小 巧 ， 安 装 方 便 ， 风 格 统 一 的 人 机 界 面 方 便 用 户 对 数 据 的 查 询 和 配 置 ， 具 有 2 路 开关 量 输 入 ， 2 路 开 关 量 输 出 满 足 用 户 不 同 ...
