多功能网络仪表说明书

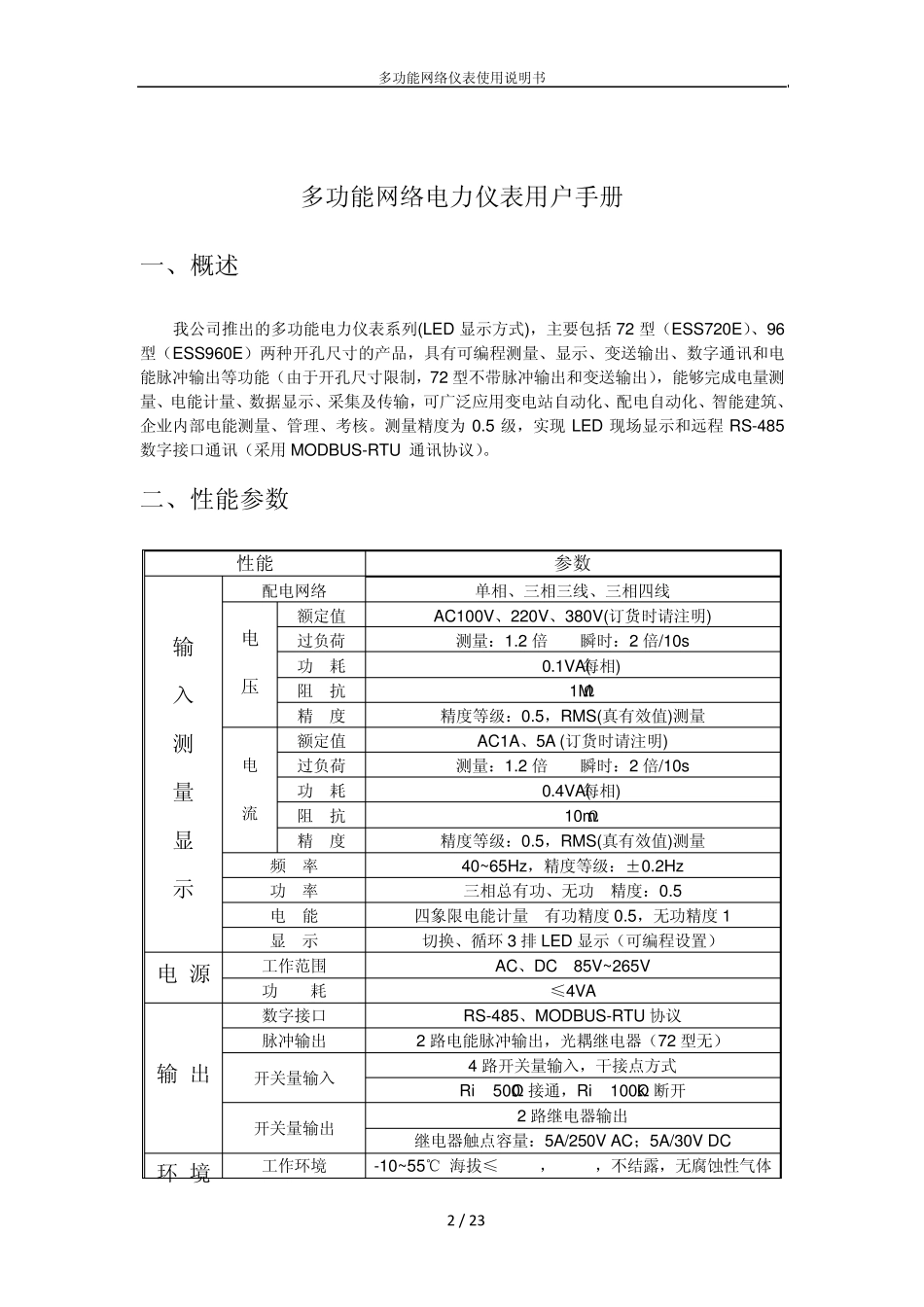

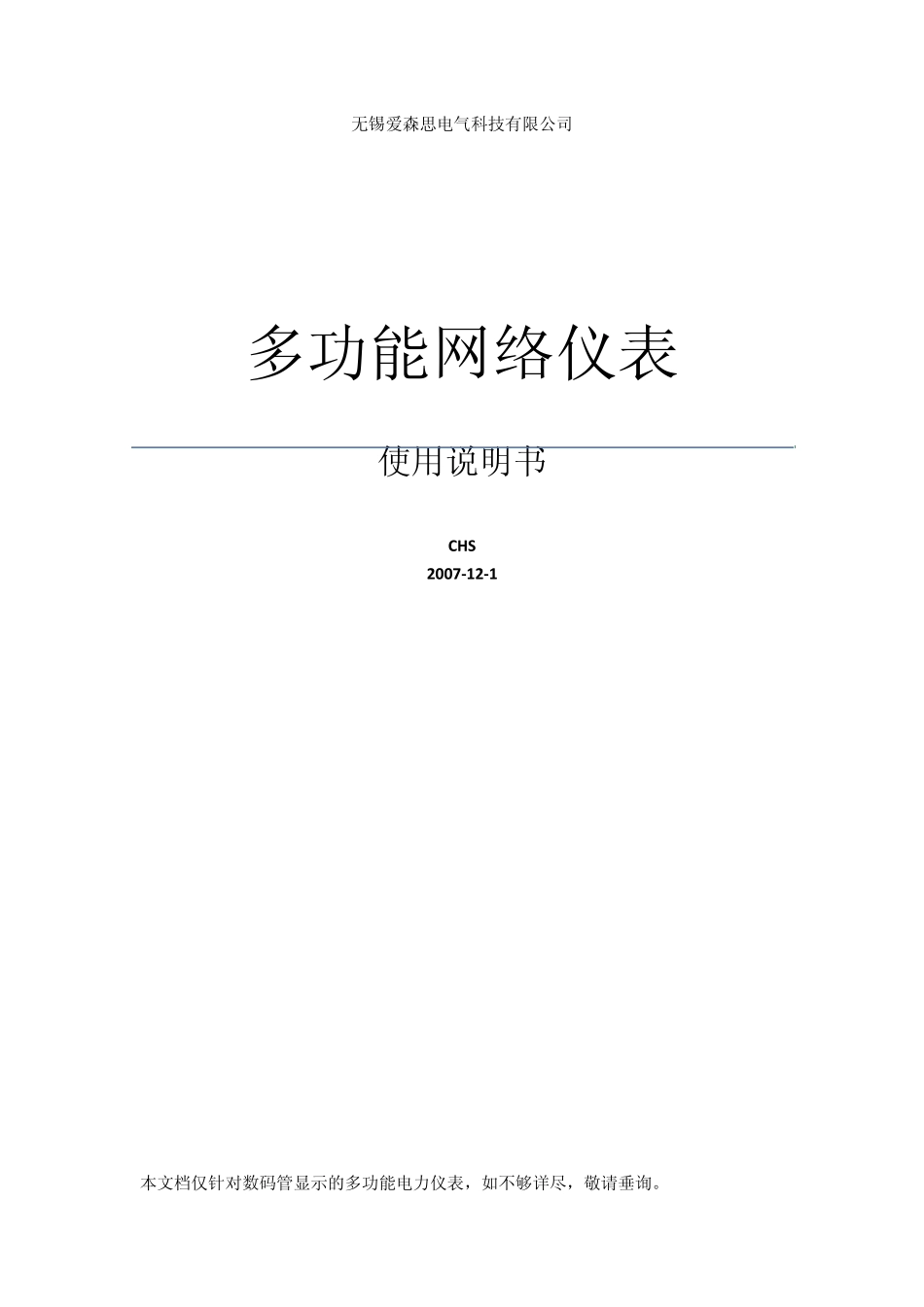

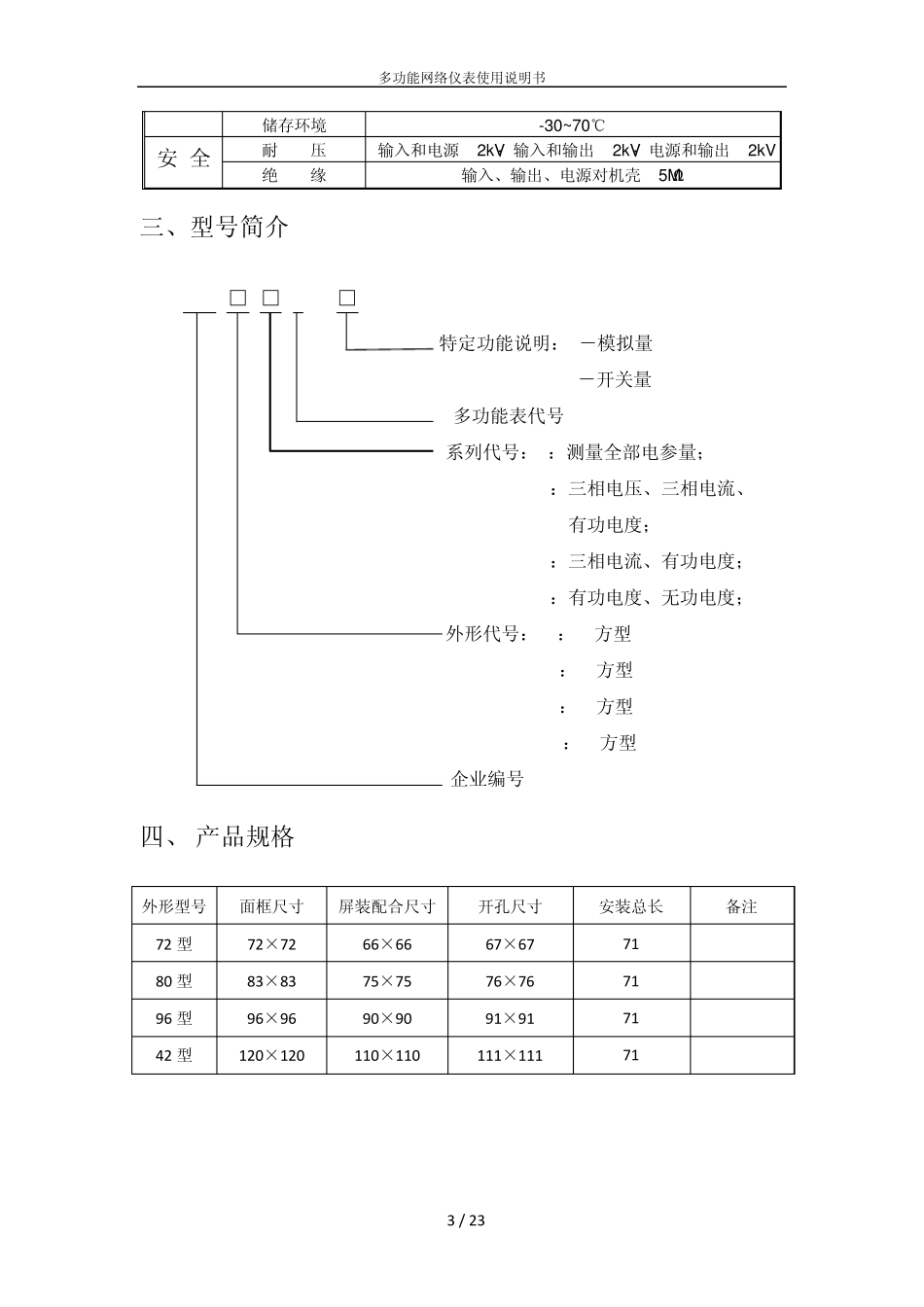

无锡爱森思电气科技有限公司 多功能网络仪表 使用说明书 CHS 2007-12-1 本文档仅针对数码管显示的多功能电力仪表，如不够详尽，敬请垂询。 多功能网络仪表使用说明书 2 / 23 多功能网络电力仪表用户手册 一、概述 我公司推出的多功能电力仪表系列(LED 显示方式)，主要包括 72 型（ESS720E）、96型（ESS960E）两种开孔尺寸的产品，具有可编程测量、显示、变送输出、数字通讯和电能脉冲输出等功能（由于开孔尺寸限制，72 型不带脉冲输出和变送输出），能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为 0.5 级，实现 LED 现场显示和远程 RS-485数字接口通讯（采用 MODBUS-RTU 通讯协议）。 二、性能参数 性能 参数 输 入 测 量 显 示 配电网络 单相、三相三线、三相四线 电 压 额定值 AC100V、220V、380V(订货时请注明) 过负荷 测量：1.2 倍 瞬时：2 倍/10s 功 耗 <0.1VA(每相) 阻 抗 >1MΩ 精 度 精度等级：0.5，RMS(真有效值)测量 电 流 额定值 AC1A、5A (订货时请注明) 过负荷 测量：1.2 倍 瞬时：2 倍/10s 功 耗 <0.4VA(每相) 阻 抗 <10mΩ 精 度 精度等级：0.5，RMS(真有效值)测量 频 率 40~65Hz，精度等级：±0.2Hz 功 率 三相总有功、无功 精度：0.5 电 能 四象限电能计量 有功精度 0.5，无功精度 1 显 示 切换、循环 3 排 LED 显示（可编程设置） 电 源 工作范围 AC、DC 85V~265V 功 耗 ≤4VA 输 出 数字接口 RS-485、MODBUS-RTU 协议 脉冲输出 2 路电能脉冲输出，光耦继电器（72 型无） 开关量输入 4 路开关量输入，干接点方式 Ri<500Ω 接通，Ri>100kΩ 断开 开关量输出 2 路继电器输出 继电器触点容量：5A/250V AC；5A/30V DC 环 境 工作环境 -10~55℃ 海拔≤2000m，93%RH，不结露，无腐蚀性气体 多功能网络仪表使用说明书 3 / 23 储存环境 -30~70℃ 安 全 耐 压 输入和电源>2kV；输入和输出>2kV；电源和输出>2kV 绝 缘 输入、输出、电源对机壳>5MΩ 三、型号简介 ESS □ □ E - □ 特定功能说明：M－模拟量 K－开关量 多功能表代号 系列代号：0：测量全部电参量； 1：三相电压、三相电流、 有功电度； 3：三相电流、有功电度； 4：有功电度、无功电度； 外形代号：72：72方型...
