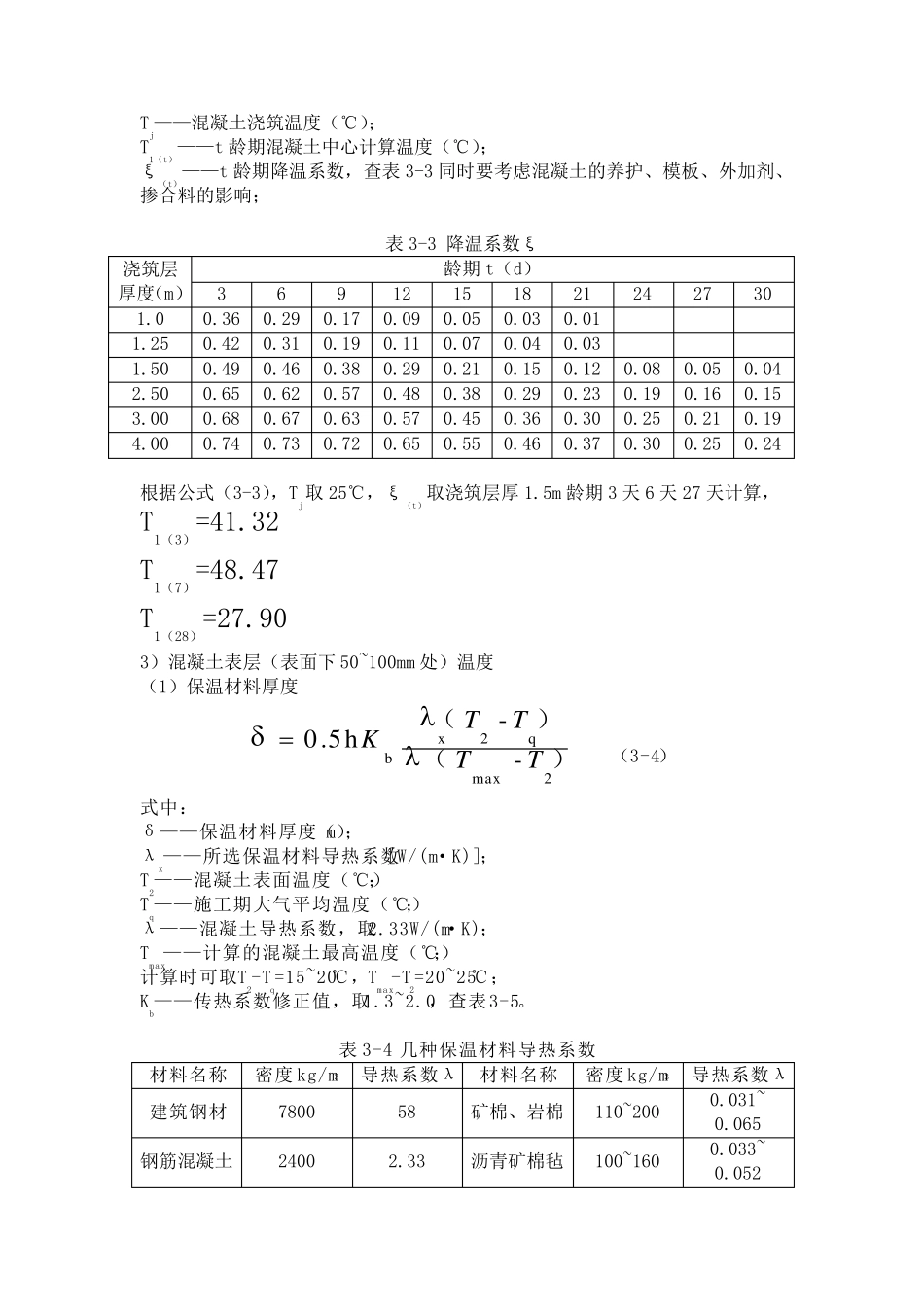

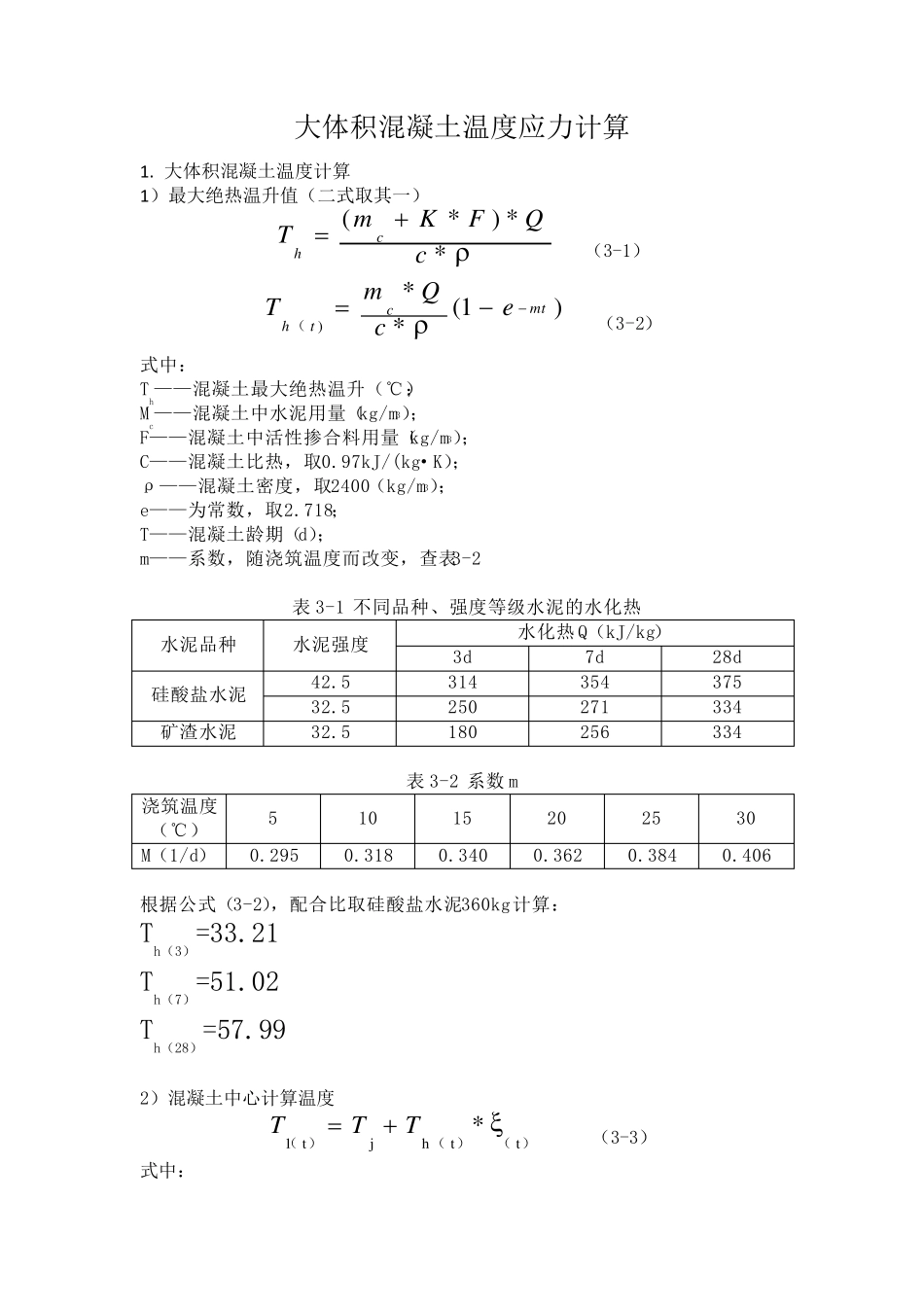

大体积混凝土温度应力计算 1 . 大体积混凝土温度计算 1 ）最大绝热温升值（二式取其一） **)*(cQFKmTch （3-1） )1(**)mtcthecQmT（ （3-2） 式中： Th——混凝土最大绝热温升（℃）； Mc——混凝土中水泥用量（kg/m3）； F——混凝土中活性掺合料用量（kg/m3）； C——混凝土比热，取0.97kJ/(kg·K）； ρ——混凝土密度，取2400（kg/m3）； e——为常数，取2.718； T——混凝土龄期（d）； m——系数，随浇筑温度而改变，查表3-2 表 3-1 不同品种、强度等级水泥的水化热 水泥品种 水泥强度 水化热Q（kJ/kg） 3d 7d 28d 硅酸盐水泥 42.5 314 354 375 32.5 250 271 334 矿渣水泥 32.5 180 256 334 表 3-2 系数 m 浇筑温度（℃） 5 10 15 20 25 30 M（1/d） 0.295 0.318 0.340 0.362 0.384 0.406 根据公式（3-2），配合比取硅酸盐水泥360kg计算： Th（3）=33.21 Th（7）=51.02 Th（28）=57.99 2）混凝土中心计算温度 ）（）（）（tthjt1* TTT （3-3） 式中： Tj——混凝土浇筑温度（℃）； T1（t）——t 龄期混凝土中心计算温度（℃）； ξ（t）——t 龄期降温系数，查表3-3 同时要考虑混凝土的养护、模板、外加剂、掺合料的影响； 表3-3 降温系数ξ 浇筑层厚度（m） 龄期t（d） 3 6 9 12 15 18 21 24 27 30 1.0 0.36 0.29 0.17 0.09 0.05 0.03 0.01 1.25 0.42 0.31 0.19 0.11 0.07 0.04 0.03 1.50 0.49 0.46 0.38 0.29 0.21 0.15 0.12 0.08 0.05 0.04 2.50 0.65 0.62 0.57 0.48 0.38 0.29 0.23 0.19 0.16 0.15 3.00 0.68 0.67 0.63 0.57 0.45 0.36 0.30 0.25 0.21 0.19 4.00 0.74 0.73 0.72 0.65 0.55 0.46 0.37 0.30 0.25 0.24 根据公式（3-3），Tj取25℃，ξ（t）取浇筑层厚1.5m 龄期3 天6 天27 天计算， T1（3）=41.32 T1（7）=48.47 T1（28）=27.90 3）混凝土表层（表面下50~100mm 处）温度 （1）保温材料厚度 ）（）（2maxq2xb--h5.0TTTTK （3-4） 式中： δ——保温材料厚度（m）； λx——所选保温材料导热系数[W/(m·K)]； T2——混凝土表面温度（℃）； Tq——施工期大气平均温度（℃）； λ——混凝土导热系数，取2.33W/(m·K)； Tmax——计算的混凝土最高温度（℃）； 计算时可取T2-Tq=15~20℃，Tmax-T2=20~25℃； Kb——...
