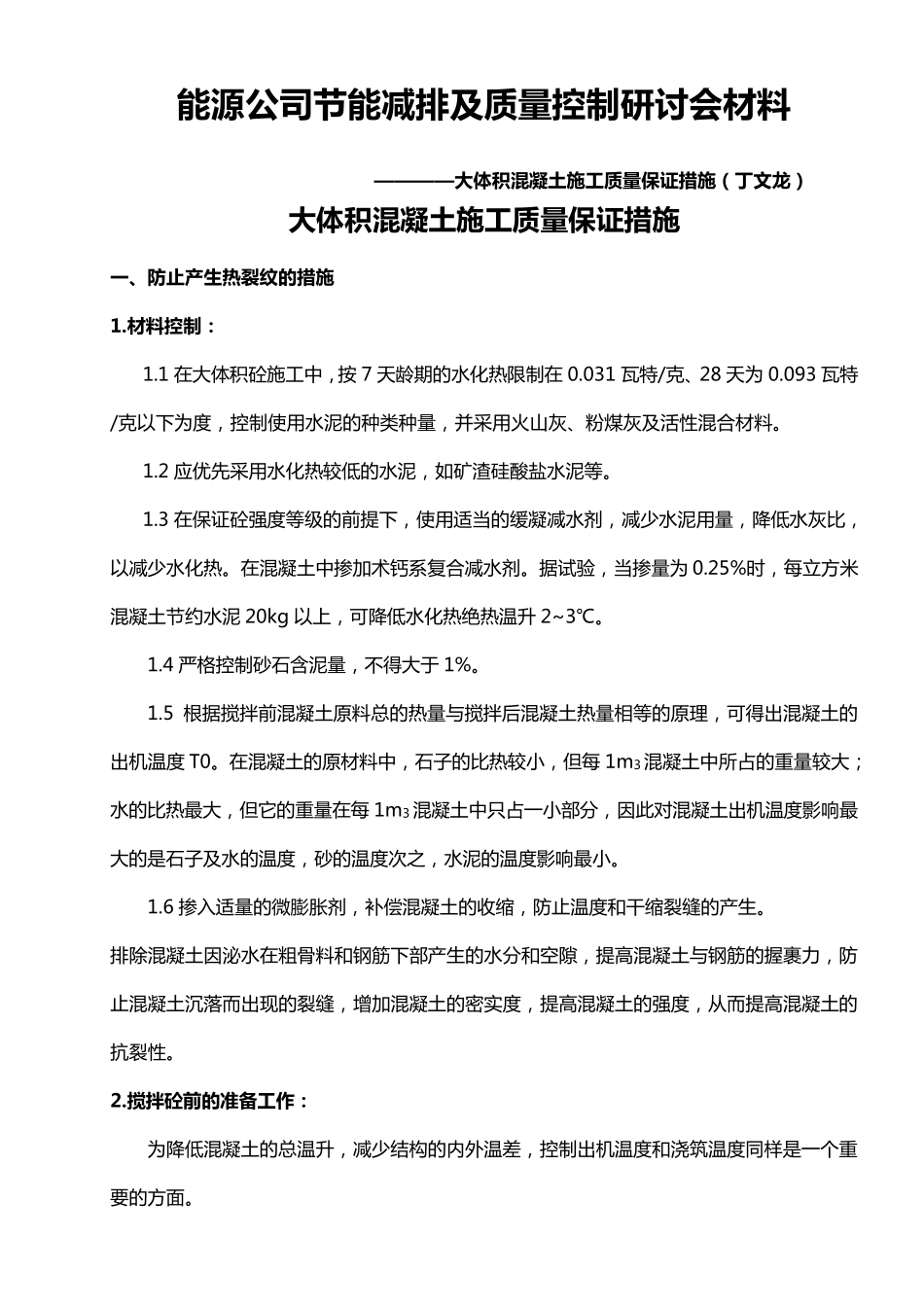

能 源 公 司 节 能 减 排 及 质 量 控 制 研 讨 会 材 料 ————大 体 积 混 凝 土 施 工 质 量 保 证 措 施 （ 丁 文 龙 ） 大 体 积 混 凝 土 施 工 质 量 保 证 措 施 一 、防止产生热裂纹的措 施 1.材 料 控 制 ： 1.1 在 大 体 积 砼 施 工 中 ， 按 7 天 龄 期 的 水 化 热 限 制 在 0.031 瓦 特 /克 、 28 天 为 0.093 瓦 特/克 以 下 为 度 ， 控 制 使 用 水 泥 的 种 类 种 量 ， 并 采 用 火 山 灰 、 粉 煤 灰 及 活 性 混 合 材 料 。 1.2 应 优 先 采 用 水 化 热 较 低 的 水 泥 ， 如 矿 渣 硅 酸 盐 水 泥 等 。 1.3 在 保 证 砼 强 度 等 级 的 前 提 下 ， 使 用 适 当 的 缓 凝 减 水 剂 ， 减 少 水 泥 用 量 ， 降 低 水 灰 比 ，以 减 少 水 化 热 。 在 混 凝 土 中 掺 加 术 钙 系 复 合 减 水 剂 。 据 试 验 ， 当 掺 量 为 0.25%时 ， 每 立 方 米混 凝 土 节 约 水 泥 20kg 以 上 ， 可 降 低 水 化 热 绝 热 温 升 2~3℃。 1.4 严格控 制 砂石含泥 量 ， 不得大 于 1%。 1.5 根据 搅拌前 混 凝 土 原料 总的 热 量 与搅拌后混 凝 土 热 量 相等 的 原理， 可 得出混 凝 土 的出机温 度 T0。 在 混 凝 土 的 原材 料 中 ， 石子的 比 热 较 小， 但每 1m3 混 凝 土 中 所占的 重量 较 大 ；水 的 比 热 最大 ， 但它的 重量 在 每 1m3 混 凝 土 中 只占一 小部 分 ， 因 此 对 混 凝 土 出机温 度 影 响 最大 的 是 石子及 水 的 温 度 ， 砂的 温 度 次 之 ， 水 泥 的 温 度 影 响 最小。 1.6 掺 入 适 量 的 微 膨 胀 剂 ， 补 偿 混 凝 土 的 收 缩 ， 防 止 温 度 和 干 缩 裂 缝 的 产 生 。 排 除 混 凝 土 因 泌 水 在 粗 骨 料 和 钢 筋 下 部 产 生 的 水 分 和 空 隙 ， 提 高 混 凝 土 与钢 筋 的 握 裹 力 ， 防止 混 凝 土 沉 落 而 出现 的 裂 缝 ， 增 加 混 凝 土 的 密 实 度 ， 提 高 混 凝 土 的 强 度...
