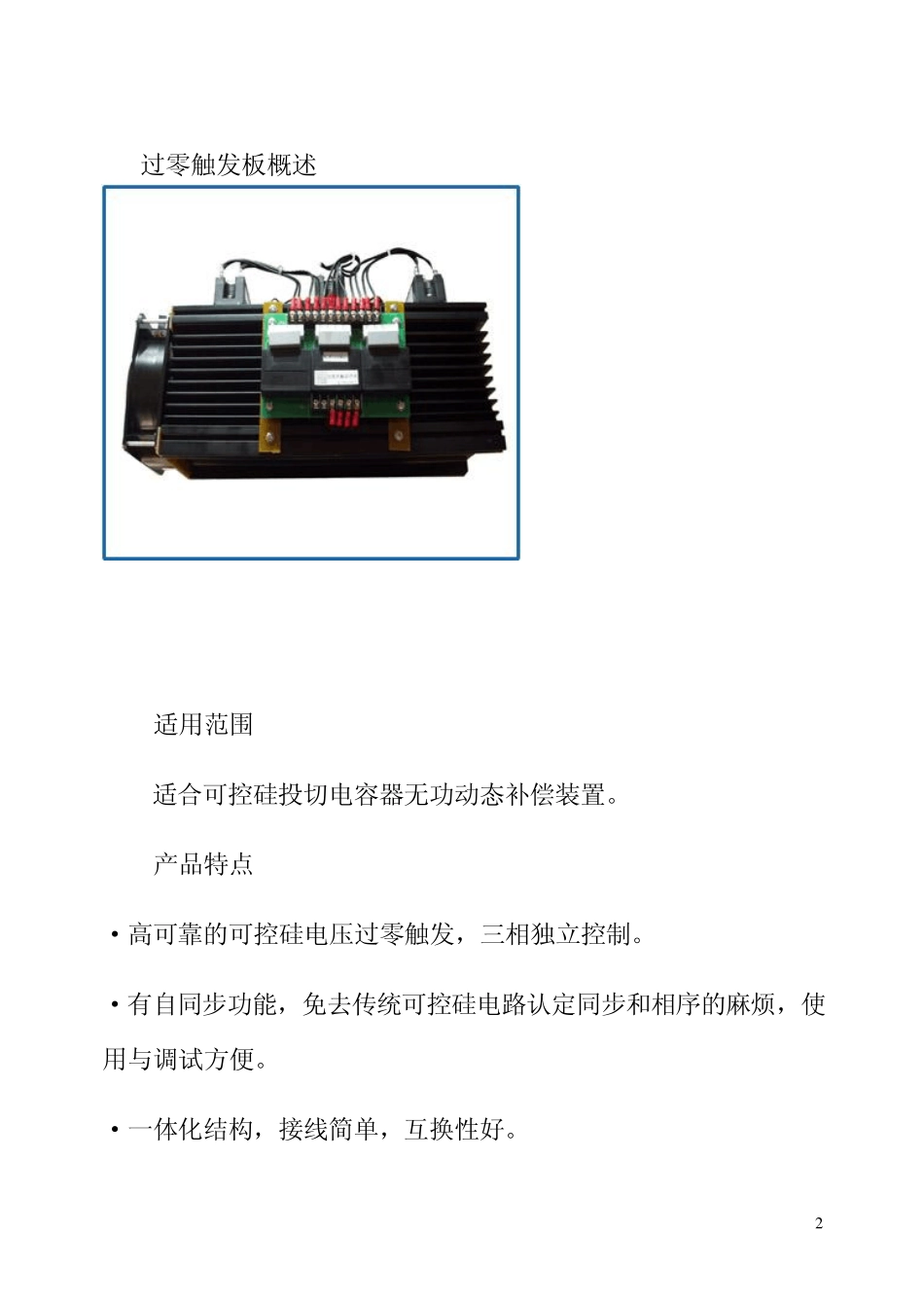

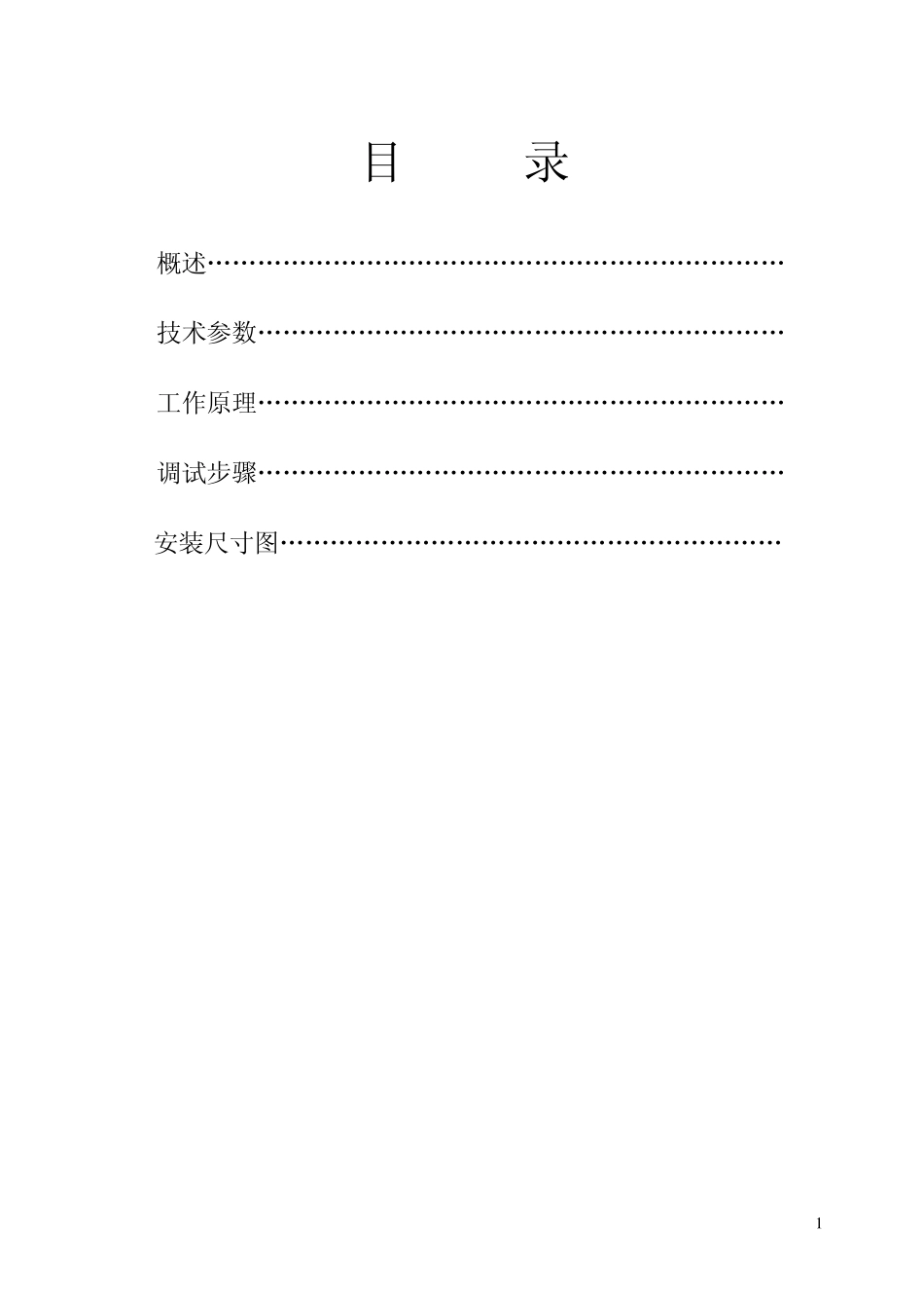

无触点可控硅投切开关 技 术 说 明 书 万新电气有限公司 1 目 录 1 概述„„„„„„„„„„„„„„„„„„„„„„„2 2 技术参数„„„„„„„„„„„„„„„„„„„„„2 3 工作原理„„„„„„„„„„„„„„„„„„„„„3 4 调试步骤„„„„„„„„„„„„„„„„„„„„„5 5 安装尺寸图„„„„„„„„„„„„„„„„„„„„9 2 1 过零触发板概述 1.1 适用范围 适合可控硅投切电容器无功动态补偿装置。 1.2 产品特点 ·高可靠的可控硅电压过零触发，三相独立控制。 ·有自同步功能，免去传统可控硅电路认定同步和相序的麻烦，使用与调试方便。 ·一体化结构，接线简单，互换性好。 3 ·工作可靠,有非常强的抗干扰能力，适用性强。 2 技术参数 2.1 触发输出：六路宽脉冲列触发。 触发电流峰值≥200mA 触发电压峰值≥6V 2.2 输入控制信号：A、B、C三路分别独立控制，直流控制电压输入 DC12V 2.3 适用电压: 三相 AC 400V系统，50Hz 2.4 使用环境：环境温度 -25 — +75℃ 相对湿度≤85% 无导电尘埃和腐蚀性气体 3 过零触发板工作原理 4 晶闸管无触点开关两端电压经电阻降压送到光电耦合器,当交流电压瞬时值与电容器的残压相等时晶闸管上电压为零,这时光电耦合器上输出1个负脉冲｡此脉冲宽度大约150μ s,脉冲反相后与投入指令相“与”后启动多谐震荡电路输出脉冲,然后经过功率放大和隔离电路去触发相应的晶闸管｡晶闸管一经触发就保持导通,相应的电容器便投入运行｡由于晶闸管导通后端电压接近为零,只要投入指令存在,触发脉冲串就一直输出,保证了晶闸管可靠导通｡当投入指令撤消时,触发脉冲便停发,晶闸管在电流过零时断开,直到单片机下次发出投入指令才选择在零电压点重新投入｡ 5 调 试 步 骤 一、 使用前的检查 1、将万用表档位调至于电阻X10K 档； 1）测量输入端各相相间电阻，确保无短路和接线错误； 2）检查管件是否完好。万用表档位调至电阻X10K 档，黑、红两表笔对调测量可控硅模块阴阳极两端的电阻值，都应有30ΩX10K 或以上的阻值（充放电过程） 3）将万用表档位调至Ω X1 档,检查风机电源L、N 两端子是否短路。 二、假负载调试 1、可控硅模块输出端（电容过零投切开关组）与负载脱开，接通可控硅模块输入电源，用三只200W/220V 的白炽灯（白炽灯的功率不得小于200W）作假负载。三只白炽灯呈星形连接（无须引出中心线），分别接到...
