大唐宝鸡热电厂DCS逻辑方案

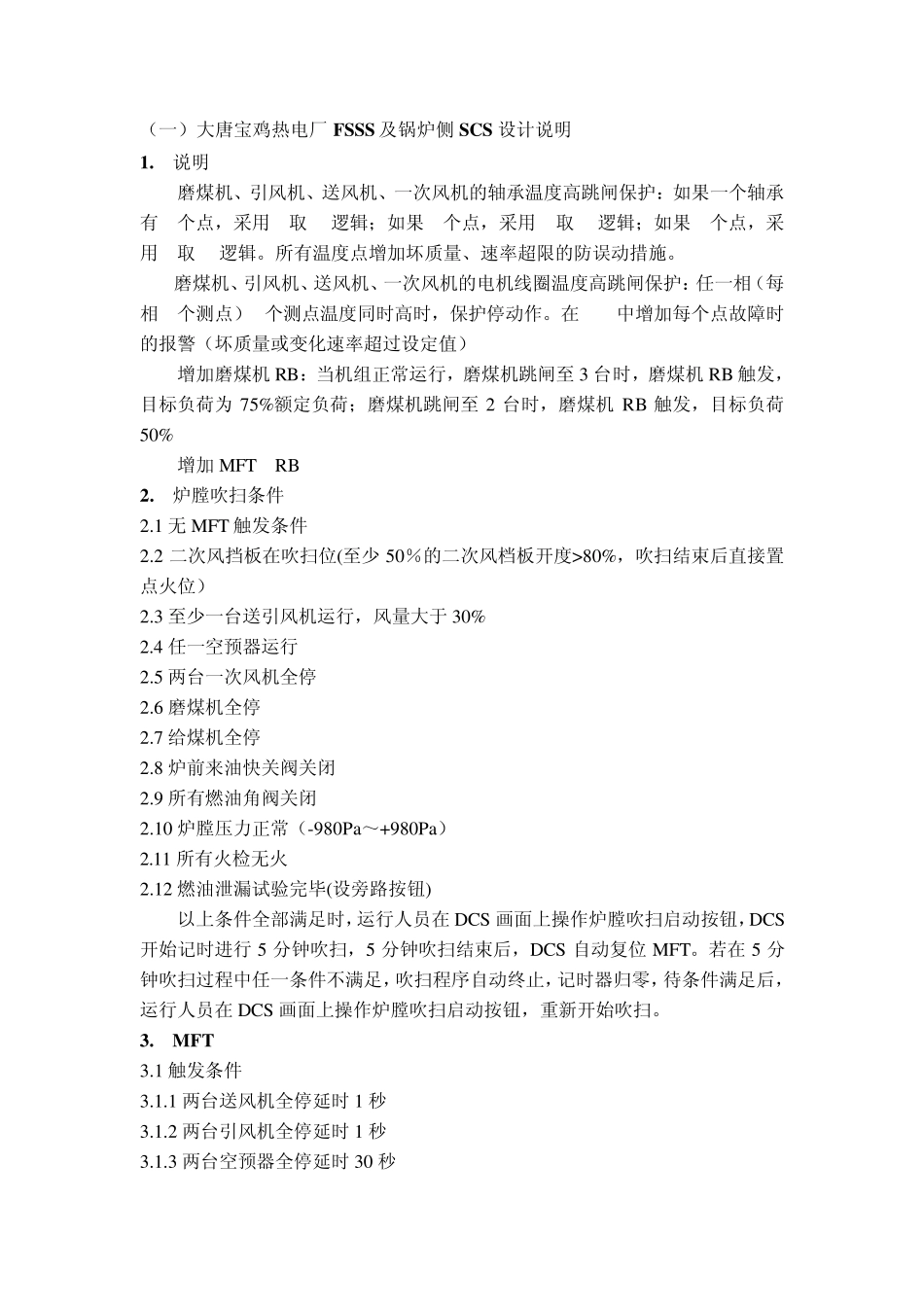

大唐宝鸡热电厂DCS逻辑方案_第1页
1/62

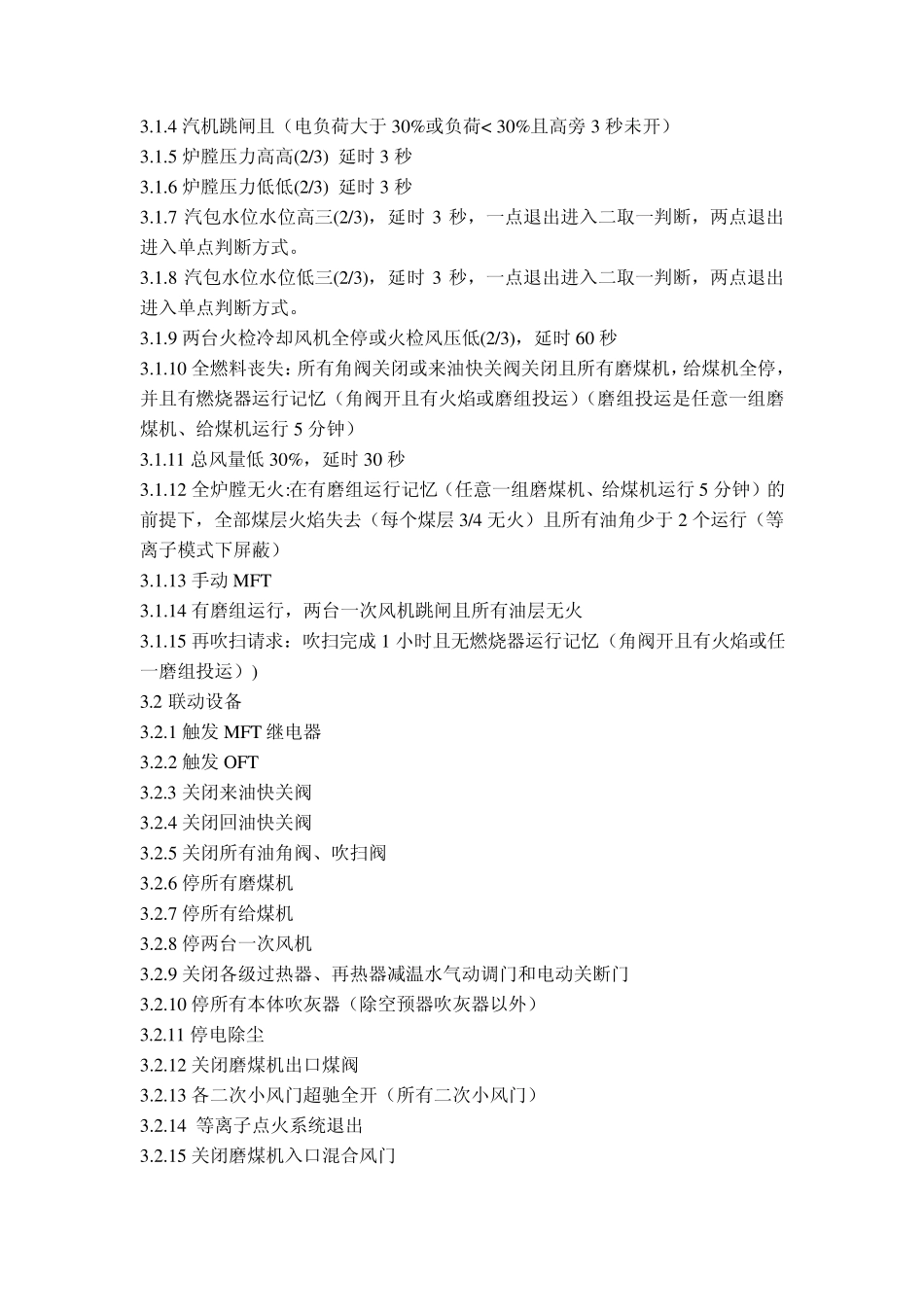

大唐宝鸡热电厂DCS逻辑方案_第2页
2/62

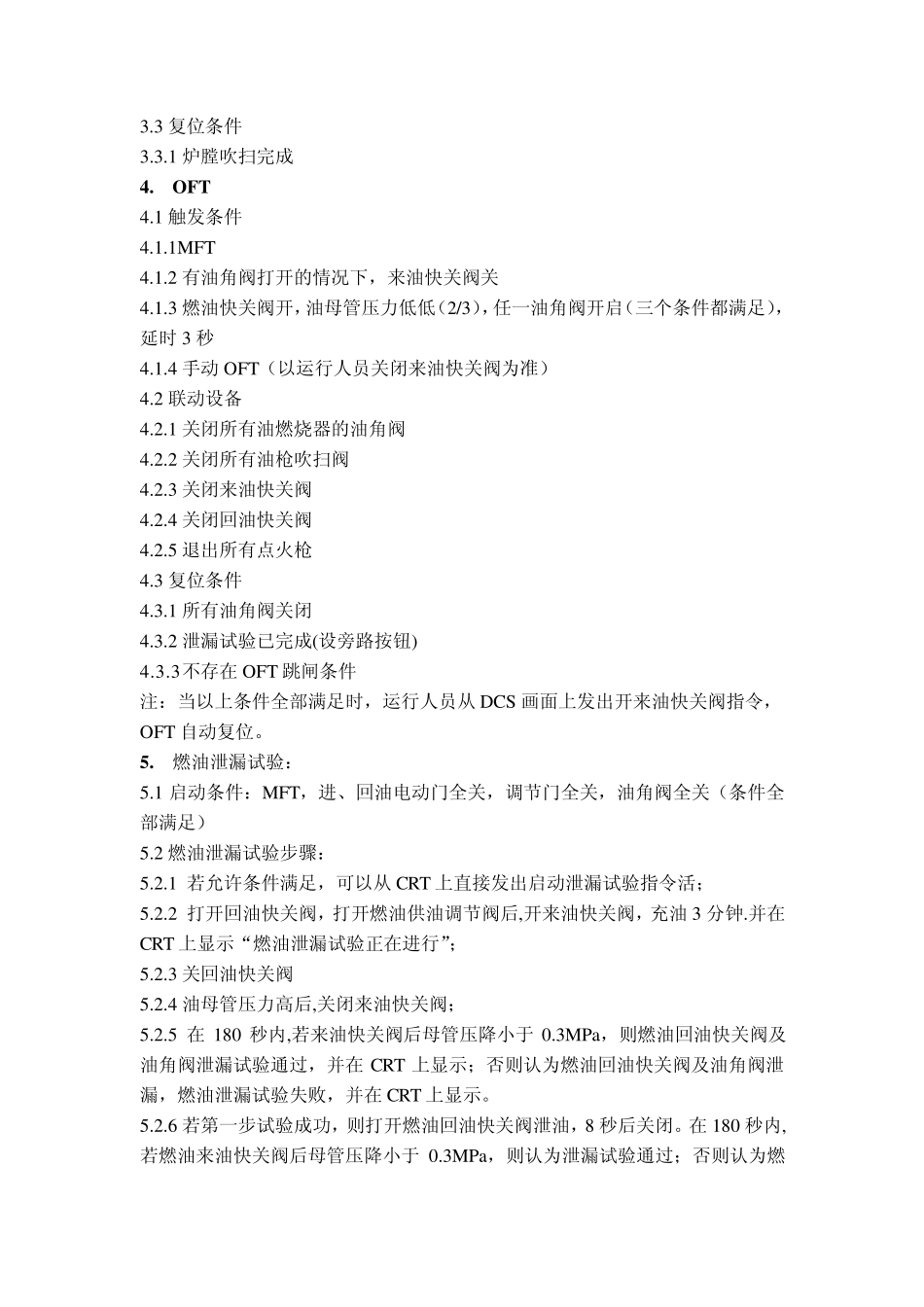

大唐宝鸡热电厂DCS逻辑方案_第3页
3/62
(一)大唐宝鸡热电厂FSSS 及锅炉侧SCS 设计说明 1. 说明 磨煤机、引风机、送风机、一次风机的轴承温度高跳闸保护:如果一个轴承有 3个点,采用 3取 2 逻辑;如果 2个点,采用 2取 2 逻辑;如果 1个点,采用 1取 1 逻辑。所有温度点增加坏质量、速率超限的防误动措施。 磨煤机、引风机、送风机、一次风机的电机线圈温度高跳闸保护:任一相(每相 2个测点)2个测点温度同时高时,保护停动作。在 DCS中增加每个点故障时的报警(坏质量或变化速率超过设定值) 增加磨煤机RB:当机组正常运行,磨煤机跳闸至 3 台时,磨煤机RB 触发,目标负荷为 75%额定负荷;磨煤机跳闸至 2 台时,磨煤机RB 触发,目标负荷50% 增加 MFT RB 2. 炉膛吹扫条件 2.1 无 MFT 触发条件 2.2 二次风挡板在吹扫位(至少 50%的二次风档板开度>80%,吹扫结束后直接置点火位) 2.3 至少一台送引风机运行,风量大于 30% 2.4 任一空预器运行 2.5 两台一次风机全停 2.6 磨煤机全停 2.7 给煤机全停 2.8 炉前来油快关阀关闭 2.9 所有燃油角阀关闭 2.10 炉膛压力正常(-980Pa~+980Pa) 2.11 所有火检无火 2.12 燃油泄漏试验完毕(设旁路按钮) 以上条件全部满足时,运行人员在 DCS 画面上操作炉膛吹扫启动按钮,DCS开始记时进行 5 分钟吹扫,5 分钟吹扫结束后,DCS 自动复位 MFT。若在 5 分钟吹扫过程中任一条件不满足,吹扫程序自动终止,记时器归零,待条件满足后,运行人员在 DCS 画面上操作炉膛吹扫启动按钮,重新开始吹扫。 3. MFT 3.1 触发条件 3.1.1 两台送风机全停延时 1 秒 3.1.2 两台引风机全停延时 1 秒 3.1.3 两台空预器全停延时 30 秒 3.1.4 汽机跳闸且(电负荷大于30%或负荷< 30%且高旁3 秒未开) 3.1.5 炉膛压力高高(2/3) 延时3 秒 3.1.6 炉膛压力低低(2/3) 延时3 秒 3.1.7 汽包水位水位高三(2/3),延时3 秒,一点退出进入二取一判断,两点退出进入单点判断方式。 3.1.8 汽包水位水位低三(2/3),延时3 秒,一点退出进入二取一判断,两点退出进入单点判断方式。 3.1.9 两台火检冷却风机全停或火检风压低(2/3),延时60 秒 3.1.10 全燃料丧失:所有角阀关闭或来油快关阀关闭且所有磨煤机,给煤机全停,并且有燃烧器运行记忆(角阀开且有火焰或磨组投运)(磨组投运是任意一组磨煤机、给煤机运行5 分钟) 3.1.11 总风量低30%,延时30 秒 3.1.12 全炉膛...
