大型管道安装方案

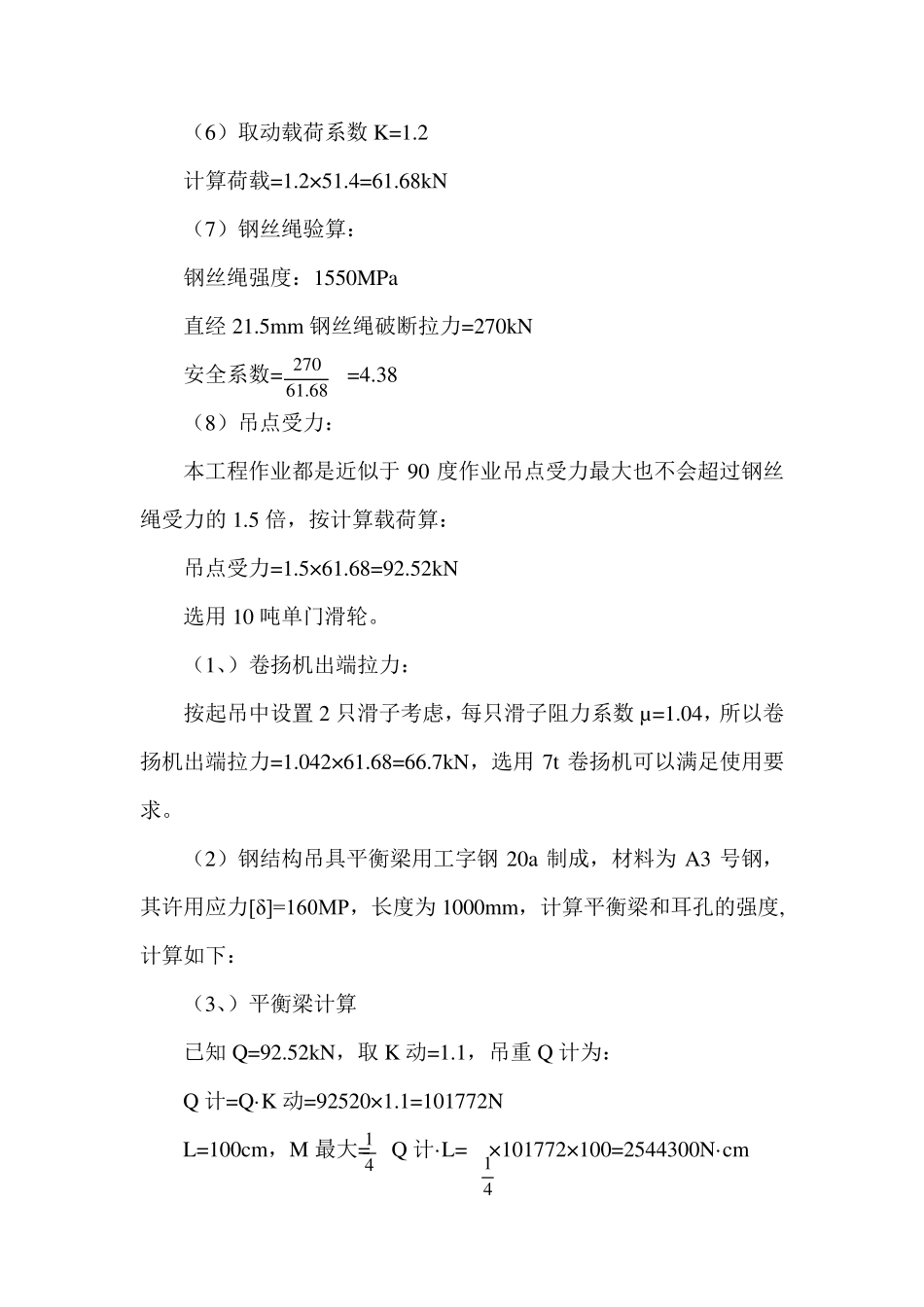

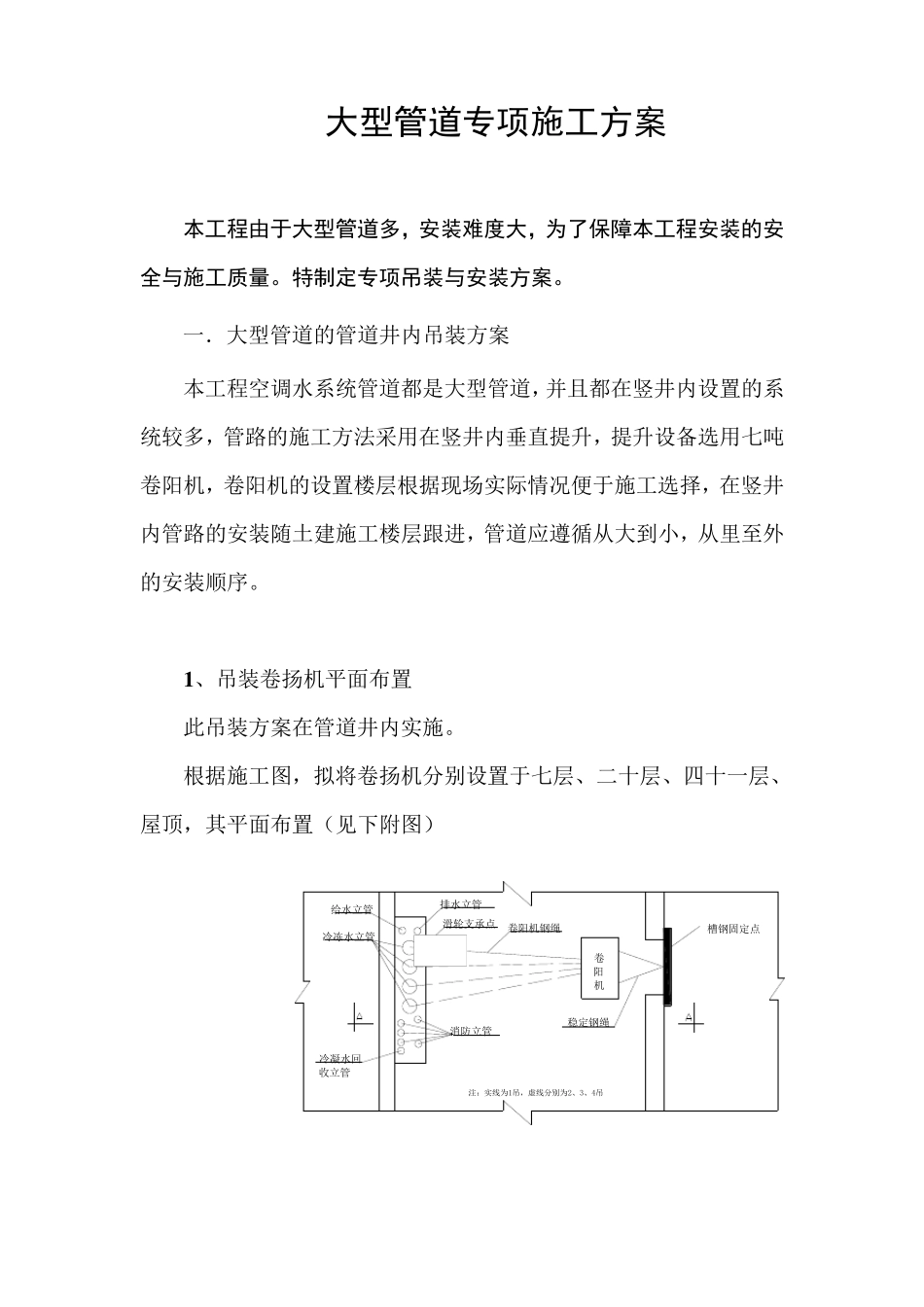

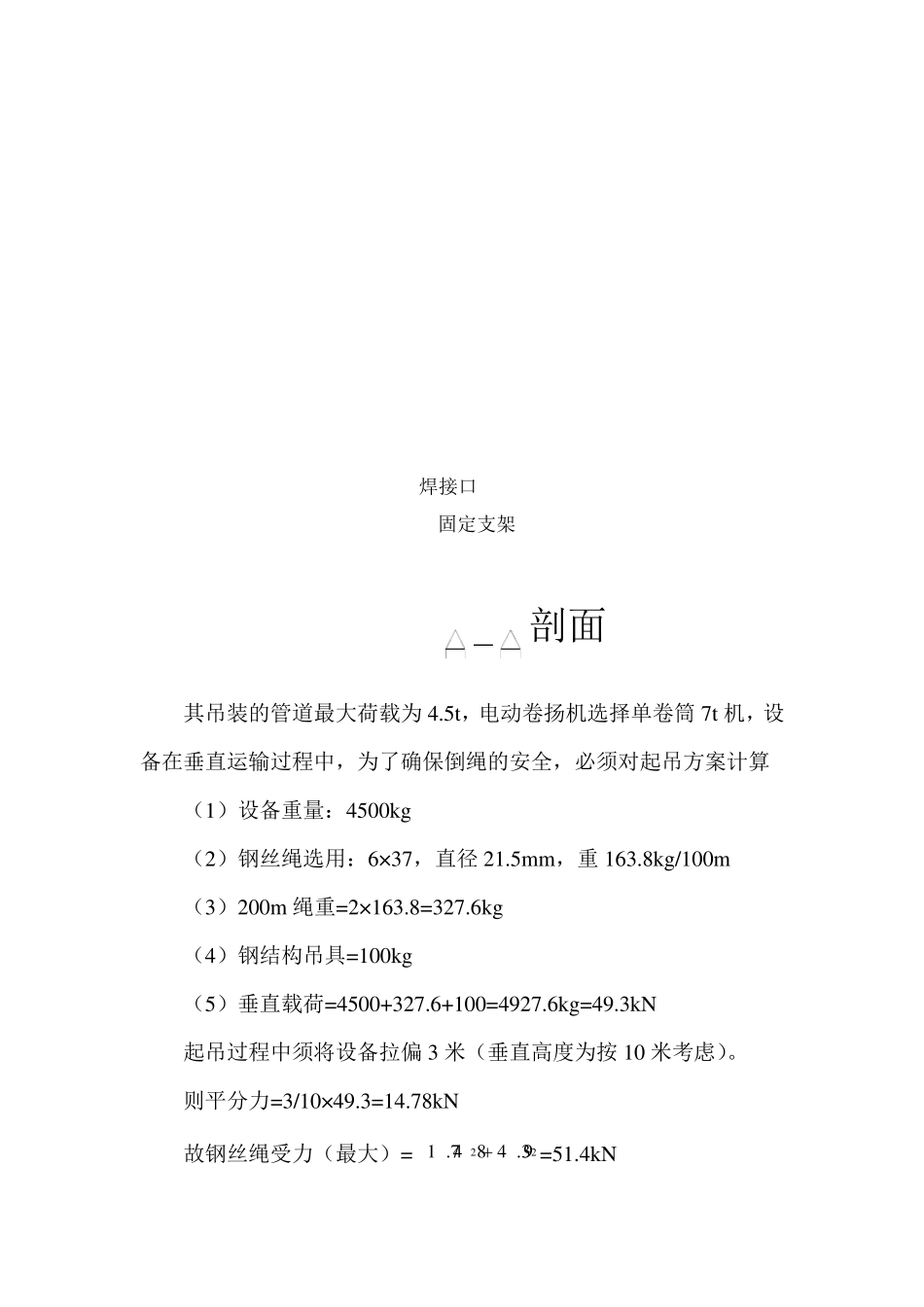

滑轮支承点卷阳机钢绳卷阳机稳定钢绳槽钢固定点给水立管排水立管冷冻水立管消防立管冷凝水回收立管注：实线为1吊，虚线分别为2、3、4吊大型管道专项施工方案 本工程由于大型管道多，安装难度大，为了保障本工程安装的安全与施工质量。特制定专项吊装与安装方案。 一．大型管道的管道井内吊装方案 本工程空调水系统管道都是大型管道，并且都在竖井内设置的系统较多，管路的施工方法采用在竖井内垂直提升，提升设备选用七吨卷阳机，卷阳机的设置楼层根据现场实际情况便于施工选择，在竖井内管路的安装随土建施工楼层跟进，管道应遵循从大到小，从里至外的安装顺序。 1 、吊装卷扬机平面布置 此吊装方案在管道井内实施。 根据施工图，拟将卷扬机分别设置于七层、二十层、四十一层、屋顶，其平面布置（见下附图） 焊接口固定支架剖面 其吊装的管道最大荷载为4.5t，电动卷扬机选择单卷筒7t 机，设备在垂直运输过程中，为了确保倒绳的安全，必须对起吊方案计算 （1）设备重量：4500kg （2）钢丝绳选用：6× 37，直径21.5mm，重163.8kg/100m （3）200m 绳重=2× 163.8=327.6kg （4）钢结构吊具=100kg （5）垂直载荷=4500+327.6+100=4927.6kg=49.3kN 起吊过程中须将设备拉偏3 米（垂直高度为按10 米考虑）。 则平分力=3/10× 49.3=14.78kN 故钢丝绳受力（最大）=223.4978.14=51.4kN 68.6127041（6）取动载荷系数K=1.2 计算荷载=1.2×51.4=61.68kN （7）钢丝绳验算： 钢丝绳强度：1550MPa 直经21.5mm 钢丝绳破断拉力=270kN 安全系数= =4.38 （8）吊点受力： 本工程作业都是近似于90 度作业吊点受力最大也不会超过钢丝绳受力的1.5 倍，按计算载荷算： 吊点受力=1.5×61.68=92.52kN 选用10 吨单门滑轮。 （1、）卷扬机出端拉力： 按起吊中设置 2 只滑子考虑，每只滑子阻力系数µ=1.04，所以卷扬机出端拉力=1.042×61.68=66.7kN，选用7t 卷扬机可以满足使用要求。 （2）钢结构吊具平衡梁用工字钢20a 制成，材料为 A3 号钢，其许用应力[δ]=160MP，长度为 1000mm，计算平衡梁和耳孔的强度,计算如下： （3、）平衡梁计算 已知 Q=92.52kN，取K 动=1.1，吊重 Q 计为： Q 计=Q·K 动=92520×1.1=101772N L=100cm，M 最大= Q 计·L= ×101772×100=2544300N·cm 41 A1A2d40R=50B2B3A3B1160Q32Q32工字钢平衡受力图MQ64 20a 工字钢 W=237cm 3 δ= = =10735kN/cm2=107.4MPa<[δ] （4、）吊...
