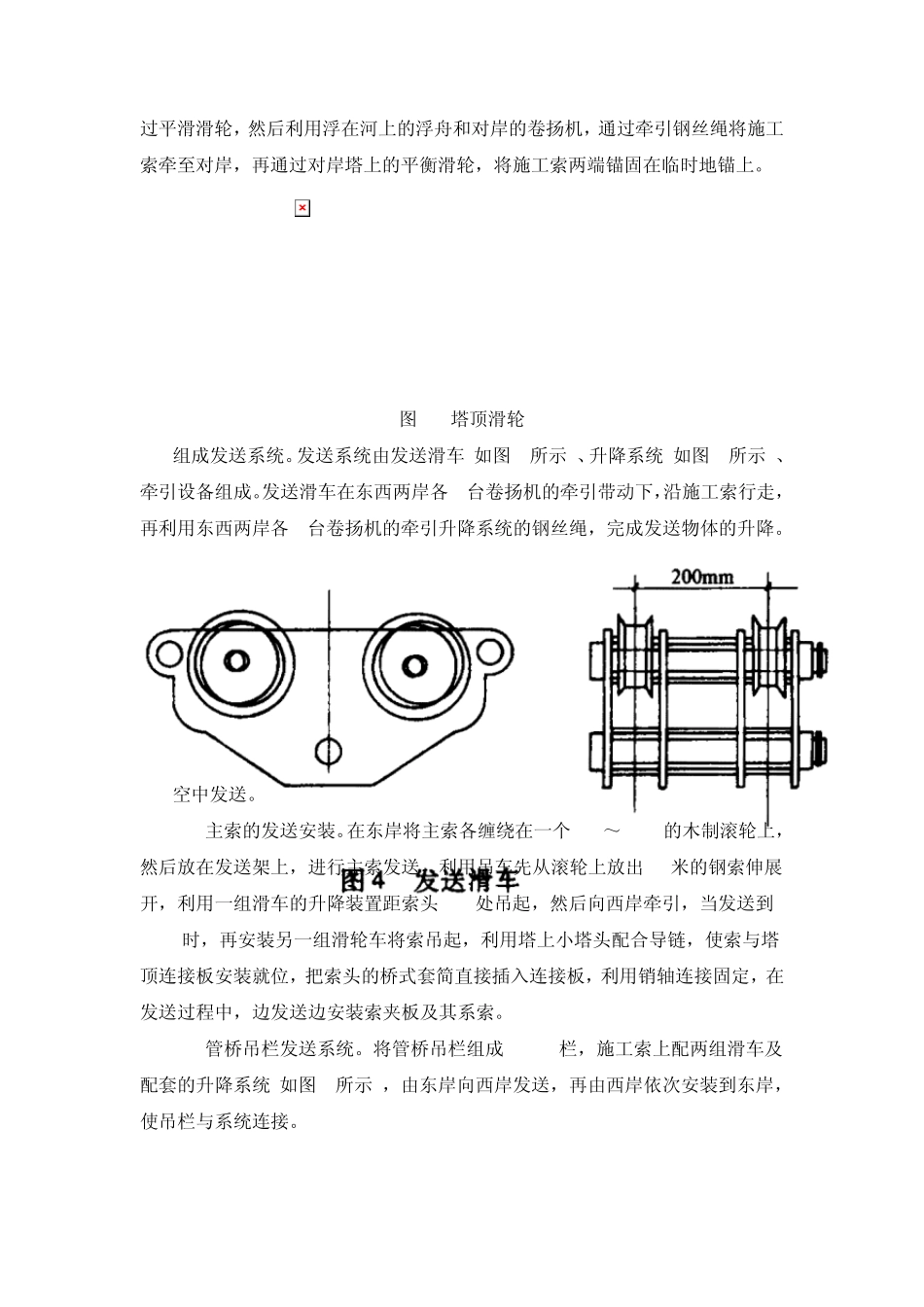

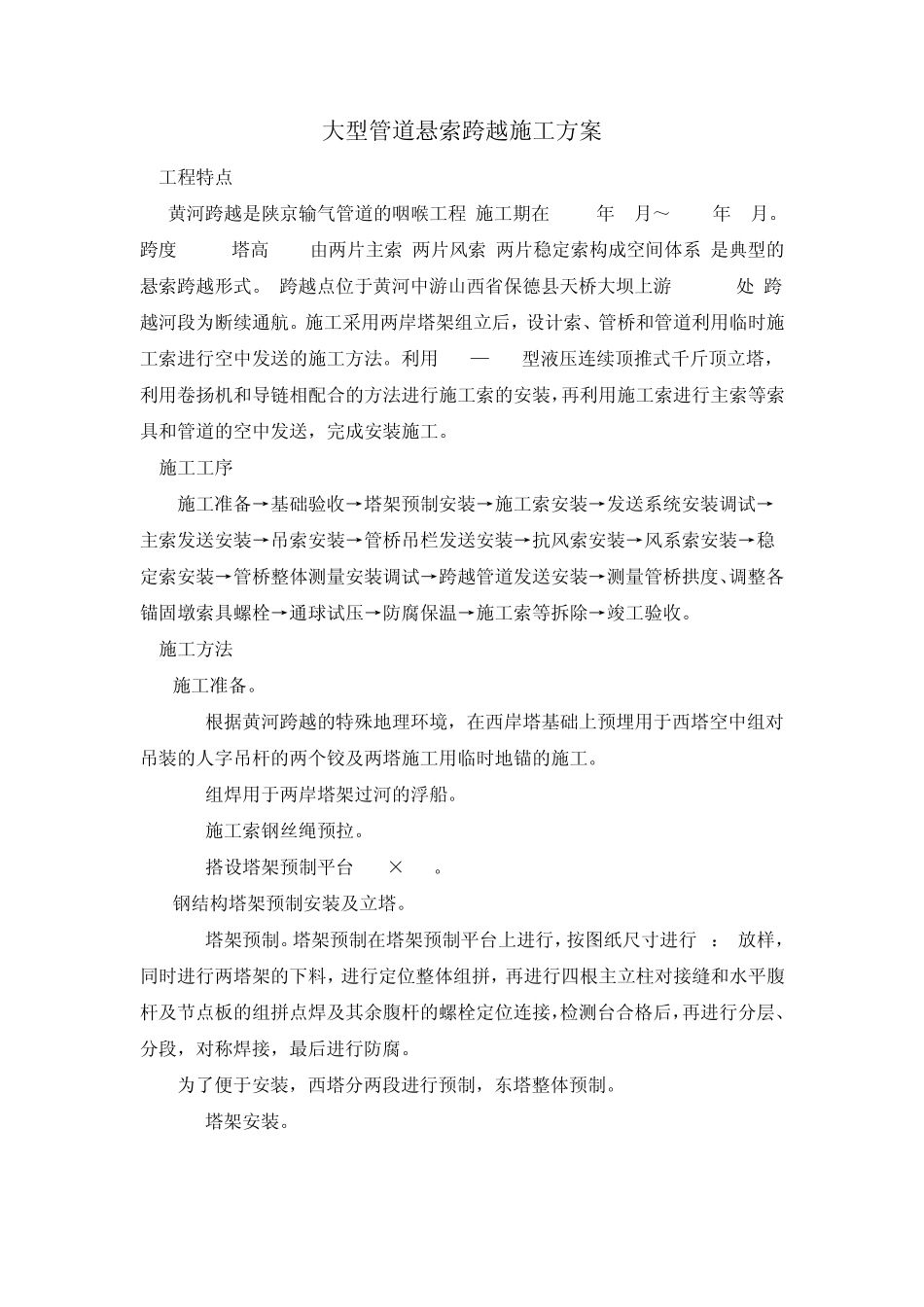

大型管道悬索跨越施工方案 1.工程特点 黄河跨越是陕京输气管道的咽喉工程,施工期在 1996年 6月~1997年 6月。跨度 270 m,塔高 44m,由两片主索,两片风索,两片稳定索构成空间体系,是典型的悬索跨越形式。 跨越点位于黄河中游山西省保德县天桥大坝上游 4.O km处,跨越河段为断续通航。施工采用两岸塔架组立后,设计索、管桥和管道利用临时施工索进行空中发送的施工方法。利用 ZLD—100型液压连续顶推式千斤顶立塔,利用卷扬机和导链相配合的方法进行施工索的安装,再利用施工索进行主索等索具和管道的空中发送,完成安装施工。 2.施工工序 施工准备→基础验收→塔架预制安装→施工索安装→发送系统安装调试→主索发送安装→吊索安装→管桥吊栏发送安装→抗风索安装→风系索安装→稳定索安装→管桥整体测量安装调试→跨越管道发送安装→测量管桥拱度、调整各锚固墩索具螺栓→通球试压→防腐保温→施工索等拆除→竣工验收。 3.施工方法 3.1施工准备。 (1)根据黄河跨越的特殊地理环境,在西岸塔基础上预埋用于西塔空中组对吊装的人字吊杆的两个铰及两塔施工用临时地锚的施工。 (2)组焊用于两岸塔架过河的浮船。 (3)施工索钢丝绳预拉。 (4)搭设塔架预制平台15m×l0m。 3.2钢结构塔架预制安装及立塔。 (1)塔架预制。塔架预制在塔架预制平台上进行,按图纸尺寸进行 1:1放样,同时进行两塔架的下料,进行定位整体组拼,再进行四根主立柱对接缝和水平腹杆及节点板的组拼点焊及其余腹杆的螺栓定位连接,检测台合格后,再进行分层、分段,对称焊接,最后进行防腐。 为了便于安装,西塔分两段进行预制,东塔整体预制。 (2)塔架安装。 ①西塔架安装。利用最大承载力为 120t,吃水深度为 0.63m的 3艘尖舟和12艘方舟组成的浮船,托运塔架过河,先运送塔架下半部分,待就位后,临时固定安装临时铰(如图 1所示),再运送塔架的上半部分,进行塔架的上下两部空中组对。浮船上设有便于塔架装卸和组对的旋转式方向支架(如图 2所示),塔架装浮船采用一台 25t和一台 45t吊车,浮船过河牵引采用东西两岸各两台 5t卷扬机,同时东岸配备两台 D80做方向控制牵引。 图 1 西塔安装 图 2 西塔过河 ②东塔架安装。东塔架安装是利用旋转方向支架,先将塔头吊放在支架上,再将塔脚直接吊放到 8m高的基础上,安装上临时铰。 (3)立塔。利用 4套 4—4滑轮组,采用Φ 21.5mm钢丝绳汇交到 ZLD—100型液压连续顶推式千斤顶钢铰线的联结件上...
