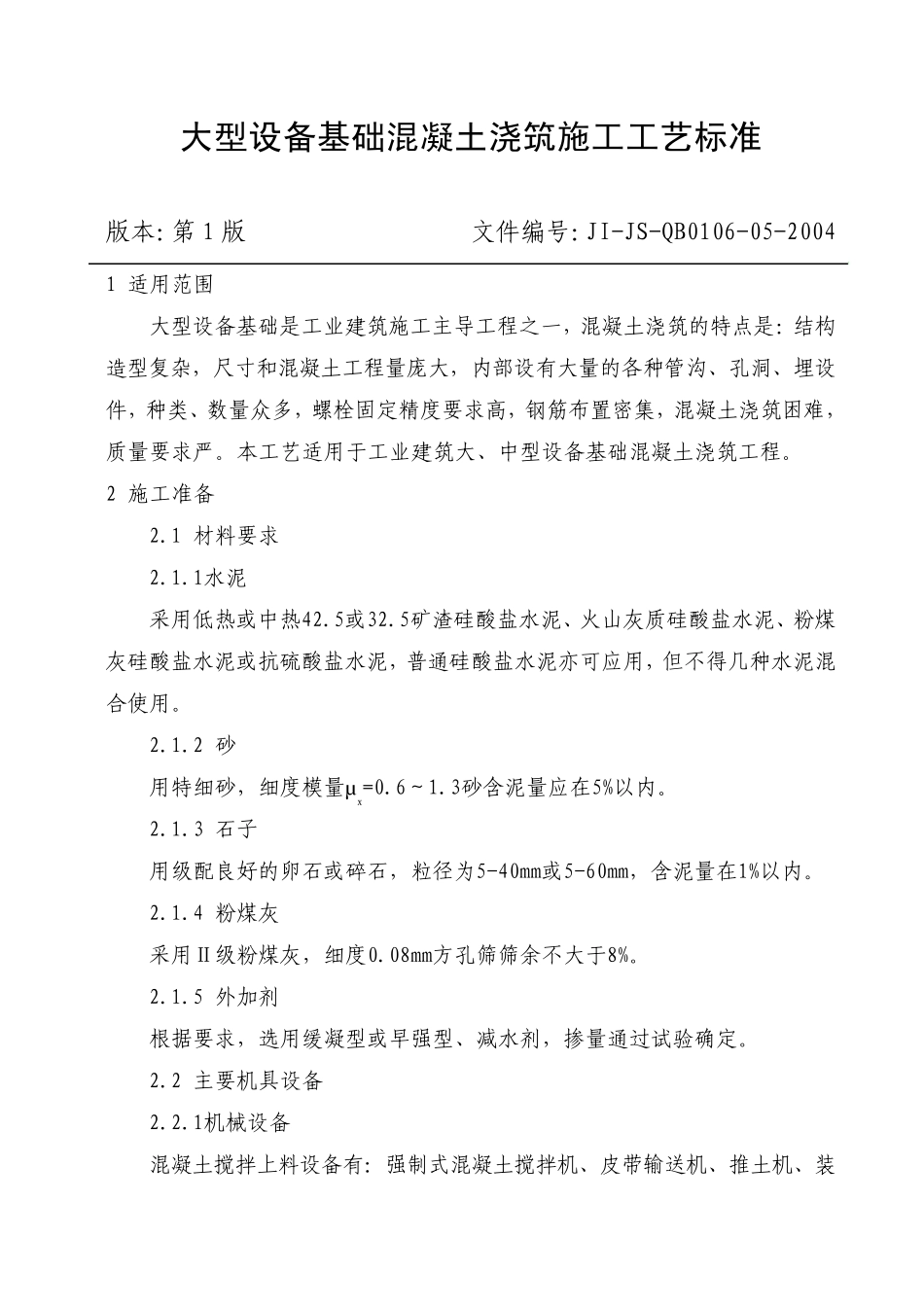

大型设备基础混凝土浇筑施工工艺标准

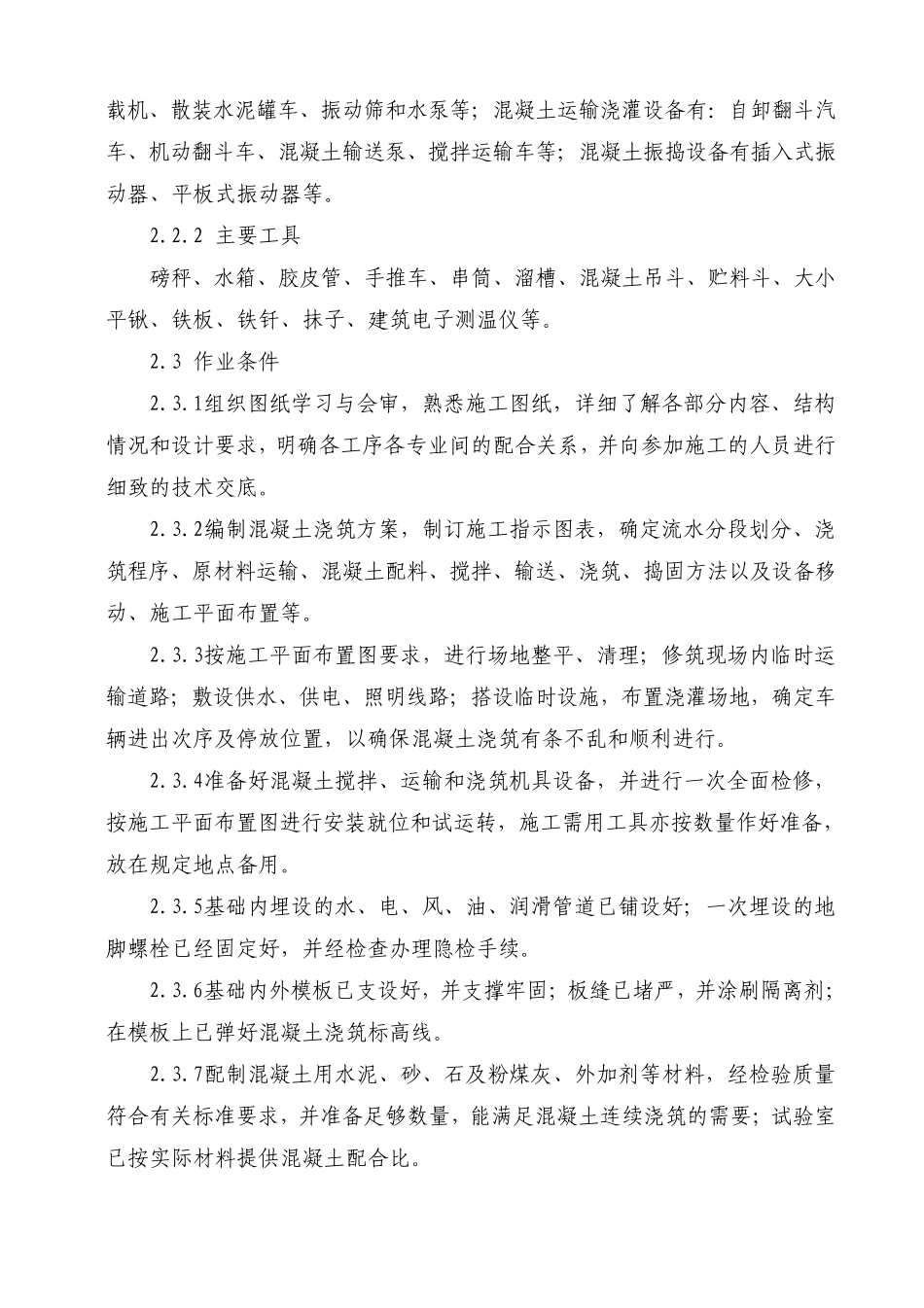

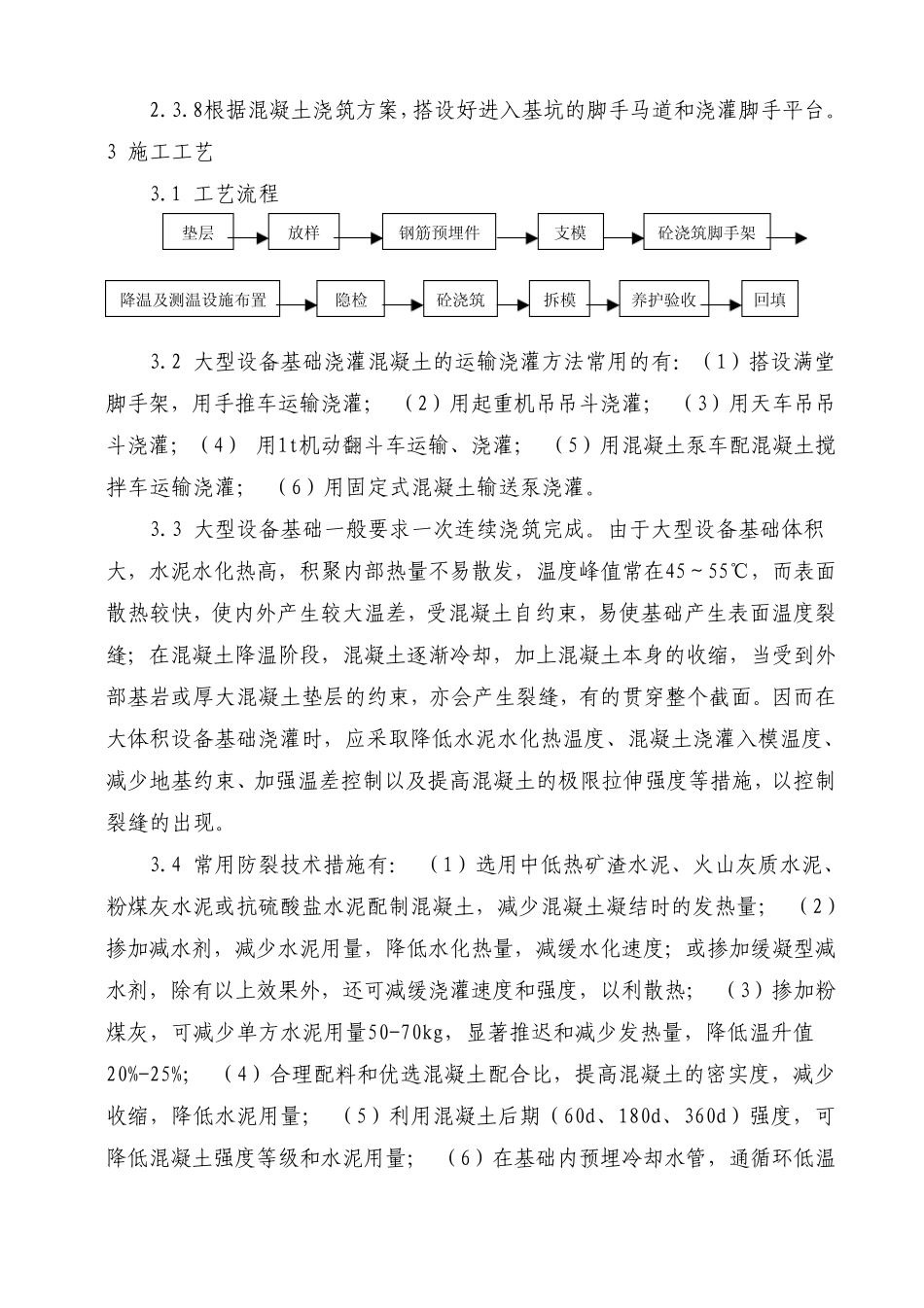

大型设备基础混凝土浇筑施工工艺标准 版本：第1 版 文件编号：JI-JS-QB0106-05-2004 1 适用范围 大型设备基础是工业建筑施工主导工程之一，混凝土浇筑的特点是：结构造型复杂，尺寸和混凝土工程量庞大，内部设有大量的各种管沟、孔洞、埋设件，种类、数量众多，螺栓固定精度要求高，钢筋布置密集，混凝土浇筑困难，质量要求严。本工艺适用于工业建筑大、中型设备基础混凝土浇筑工程。 2 施工准备 2.1 材料要求 2.1.1水泥 采用低热或中热42.5或32.5矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥或抗硫酸盐水泥，普通硅酸盐水泥亦可应用，但不得几种水泥混合使用。 2.1.2 砂 用特细砂，细度模量µx=0.6～1.3砂含泥量应在5%以内。 2.1.3 石子 用级配良好的卵石或碎石，粒径为5-40mm或5-60mm，含泥量在1%以内。 2.1.4 粉煤灰 采用Ⅱ级粉煤灰，细度0.08mm方孔筛筛余不大于8%。 2.1.5 外加剂 根据要求，选用缓凝型或早强型、减水剂，掺量通过试验确定。 2.2 主要机具设备 2.2.1机械设备 混凝土搅拌上料设备有：强制 式 混凝土搅拌机、皮 带 输 送 机、推 土机、装载机、散装水泥罐车、振动筛和水泵等；混凝土运输浇灌设备有：自卸翻斗汽车、机动翻斗车、混凝土输送泵、搅拌运输车等；混凝土振捣设备有插入式振动器、平板式振动器等。 2.2.2 主要工具 磅秤、水箱、胶皮管、手推车、串筒、溜槽、混凝土吊斗、贮料斗、大小平锹、铁板、铁钎、抹子、建筑电子测温仪等。 2.3 作业条件 2.3.1组织图纸学习与会审，熟悉施工图纸，详细了解各部分内容、结构情况和设计要求，明确各工序各专业间的配合关系，并向参加施工的人员进行细致的技术交底。 2.3.2编制混凝土浇筑方案，制订施工指示图表，确定流水分段划分、浇筑程序、原材料运输、混凝土配料、搅拌、输送、浇筑、捣固方法以及设备移动、施工平面布置等。 2.3.3按施工平面布置图要求，进行场地整平、清理；修筑现 场内临 时 运输道 路 ；敷 设供 水、供 电、照 明线 路 ；搭 设临 时 设施，布置浇灌场地，确定车辆 进出 次 序及停 放 位 置，以确保 混凝土浇筑有条不 乱 和顺 利 进行。 2.3.4准 备好 混凝土搅拌、运输和浇筑机具设备，并进行一 次 全 面检 修，按施工平面布置图进行安 装就 位 和试 运转 ，施工需 用 工具亦 按数 量 作好 准 备，放 在 规 定地点 备用 。 2.3.5基 础 内埋 设的...
